Montageanleitung LP-Stopper Einfachtr ansport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie Ausgabe 06/2007 42 O S tecken Sie das S teuerkabel und de n Druckluft schlauch wieder am Hubtisch an. 3 HINWEIS: Achten Sie d…
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
41
O Schrauben Sie den Hubtisch, wie in der Grafik dargestellt, auf den Distanzstücken mit sechs
(Doppeltransport) bzw. vier (Einfachtransport) M8 x 70 mm (siehe Abbildung, blau) und zwei
M6 x 80 mm Schrauben (grün) fest.
Abb. 26 Befestigungsschrauben Hubtisch
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
42

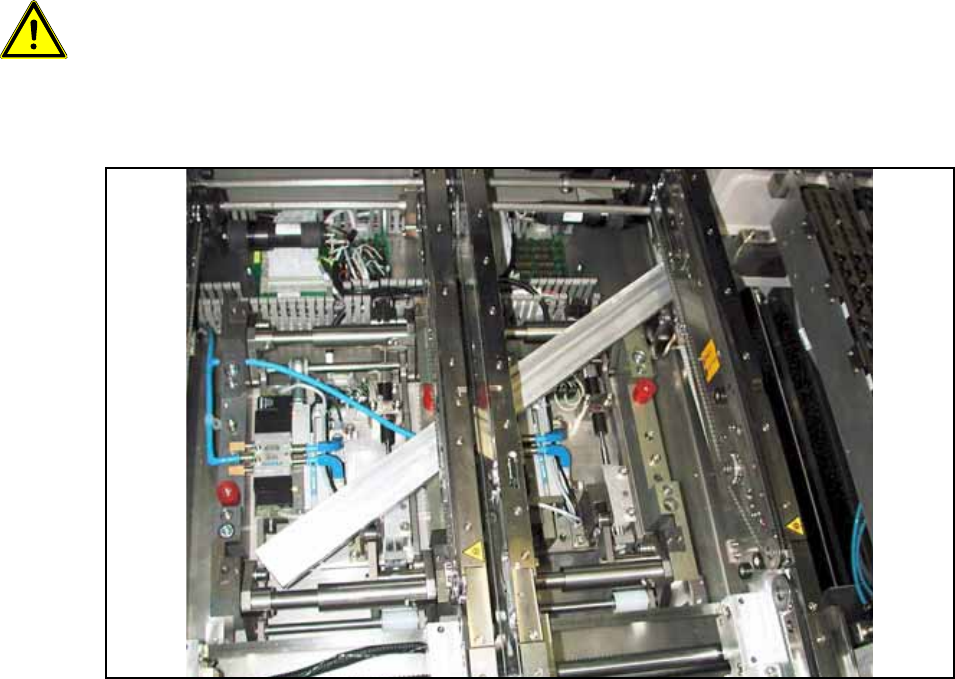

O Stecken Sie das Steuerkabel und den Druckluftschlauch wieder am Hubtisch an.
3
HINWEIS: Achten Sie dabei darauf, dass das Kabel unterhalb der Mechanik verlegt wird.
3
Abb. 27
O Montieren Sie die Abdeckung über der Hubtischplatine.
3
HINWEIS: Nur bei Doppeltransport: 3
Entfernen Sie alle nicht fest mit der Maschine verbundenen Teile (Werkzeuge und sonstige für die
Montage benötigten Teile) aus der Maschine.
Denken Sie dabei auch an den Pipettenwechsler und den Maschinennullpunkt. 3
O Schalten Sie die Maschine wieder am Hauptschalter ein.
O Stellen Sie die Transportspur, die auf 50 mm eingestellt wurde, auf maximale Transportbreite.
O Fahren Sie das Betriebssystem herunter und schalten Sie den Bestückautomaten am Haupt-
schalter ab.
Kabel
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
43
3.2.2 Montage der Stopper
Folgende Punkte sind für den Doppeltransport beschrieben, gelten analog aber auch für
den Einzeltransport: 3
ACHTUNG: Der Stopper sollte vor der Montage in die Maschine mit der Führungsleiste und den
Unterlegeplättchen abgestimmt werden. Darauf ist zu achten, dass der Stopper nicht zu leicht-
gängig bzw. zu schwergängig ist. Die Abstufung der Unterlegeplättchen beträgt 0,1mm.
(Siehe auch Abb. 104, Seite - 118.)
O Schieben Sie die Führungsleiste von außen in den Transport.
Abb. 28 Führungsschiene
O Fädeln Sie den Stopper für BB2 Transportspur 2 auf die Führungsleiste auf. Der Kabelschlepp
dieses Stoppers muss einen flachen Abstandshalter haben.
