1．安装施工 1-2
贴片机的安装施工
设置条件
请将贴片机设置在满足下列条件的场所。
请在切断电源的状态下进行移动、连接作业。如果在通电状态下进行作业有可能发
生触电事故。
警告
■周围温度： 精度保证 23±2℃
功能保证 +10～+35℃
（超过 24 小时的平均气温应在 35℃以下的范围内）
■相对湿度： 45%～60%(不能有结霜现象)
■设置高度： 标高（海拔）1000m 以下
■周围环境： 不能有污垢、灰尘、腐食性气体等。
■设置地面： 应平坦而且具有充分的强度，以使在运转过程中不会出现震
动。
■电源： AC200V±10%(3 相)、50/60Hz
*通过使用电源变压器（选购品），可以对应 208V、220V、
230V、240V、380V、400V、415V、440V。
消耗电力：1.1KW
设备容量：6.0kVA
泄漏电流：20mA以下
*在本机的设备生产线上如果有噪音源设备
1
时，请不要与该
设备共用同一电源及接地地线。
*请将电源设置成与配电盘不同的另外系统，地线也要单独
设置。
●
装置安全罩的丙烯颜色是透明的。因此，当强烈的室内照明或
者直射阳光等照入装置内时，可能会对图像处理造成恶劣影响，
在这种情况下，请预先同本公司联系。
1
噪音源设备：空气压缩机、焊接机、有接点开关的焊接槽、回流焊炉等。
1．安装施工 1-3

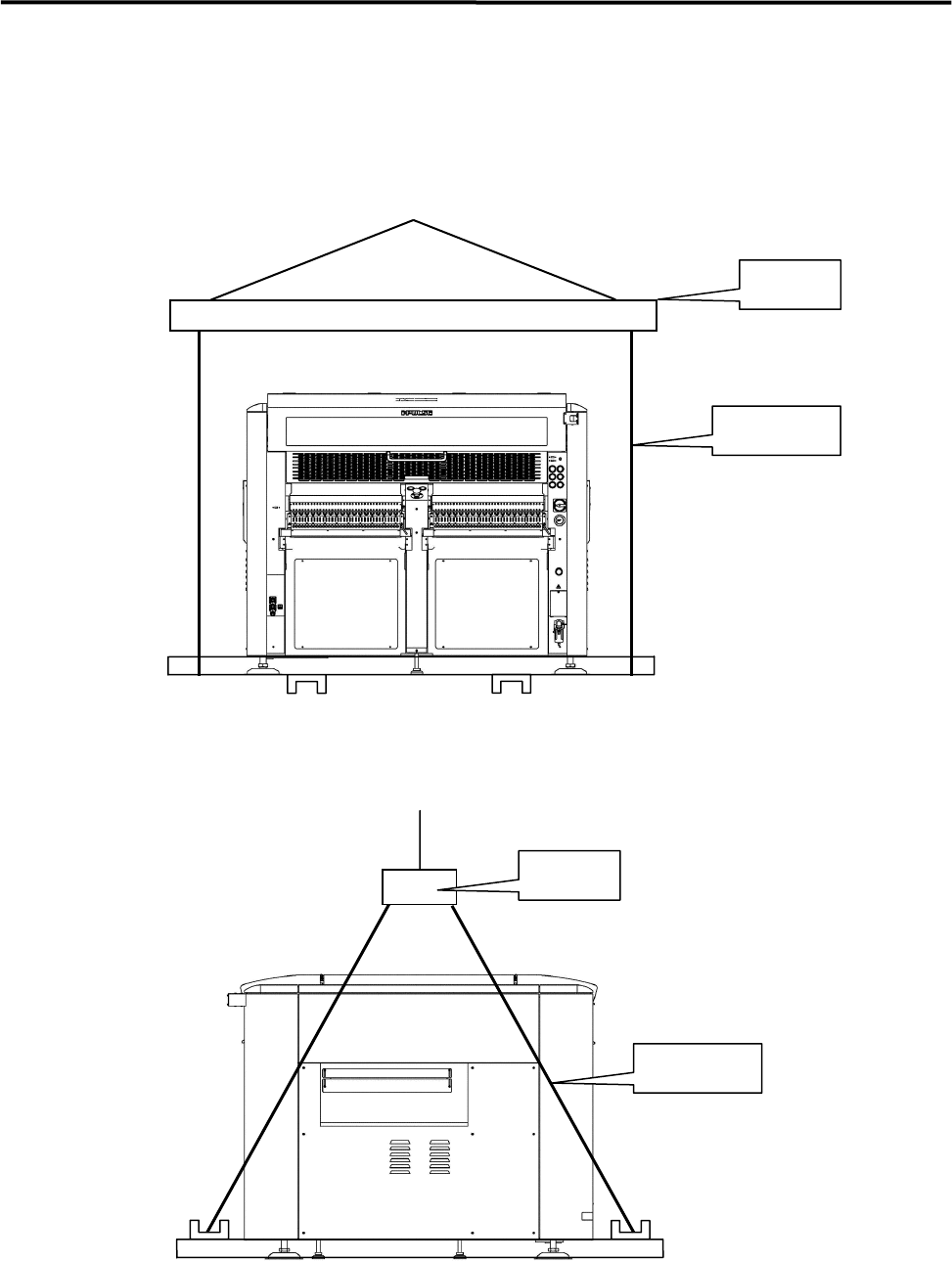

贴片机的吊装方法
如下图所示，使用吊装臂、钢丝绳进行吊装作业。
＊下图为 M20 的情况。
钢丝绳
吊装臂
正面图
钢丝绳
吊装臂
侧面图
【注释】 在使用吊装臂时，请注意不要使钢丝绳接触到机器。
1．安装施工 1-4

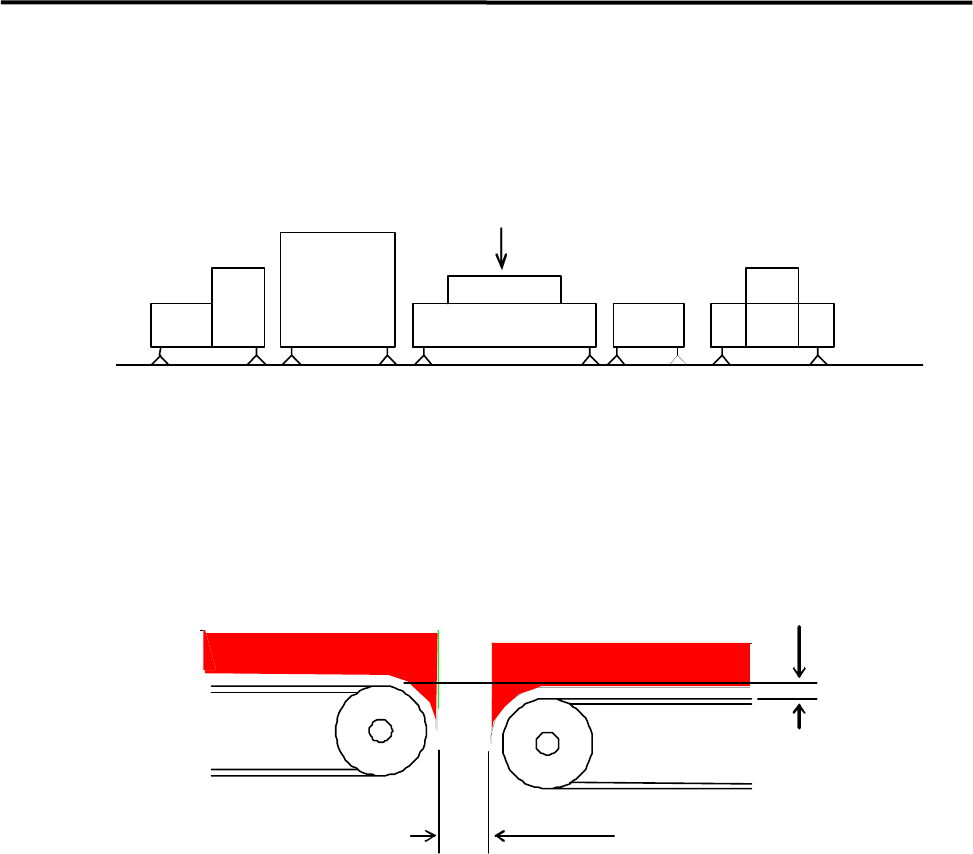

生产线配置
一般情况下，在生产线配置时，首先要对重量较重的物体进行定位。如下图所示，
以回流焊机为基准，对上流侧、下流侧的各个设备进行生产线配置。
基准
装机载 片机贴 回流 机焊 送传带 卸机载
【注释】 为了通畅地搬送基板，机器之间换载部分的设置非常重要。如下图所示，在上流侧
机器和下流侧机器之间的间隙要在 5mm 以下，而且，还要留出 0～0.5mm 左右的
高度差。
0～ 0. 5mm
5mm以下
下流侧 上流侧
