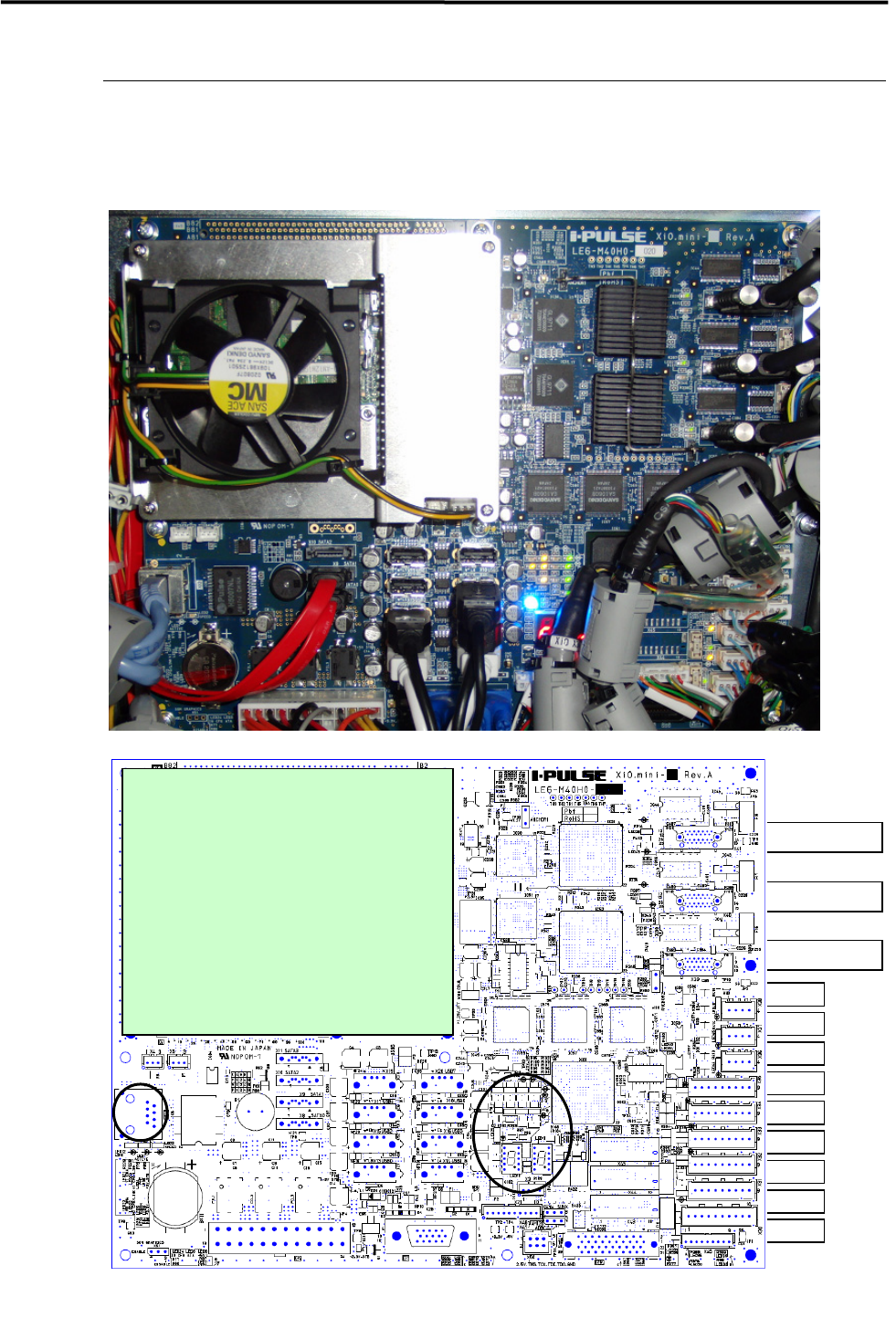

M10、M20 中使用的控制基板，是包含贴片机整个控制系统、装载有全数字多功能 I/F
的基板。
< XiO.mini Rev.A 部件 >
CPU 模块
4．电气部
4-2
3
串行 I/O 的动作确认 LED

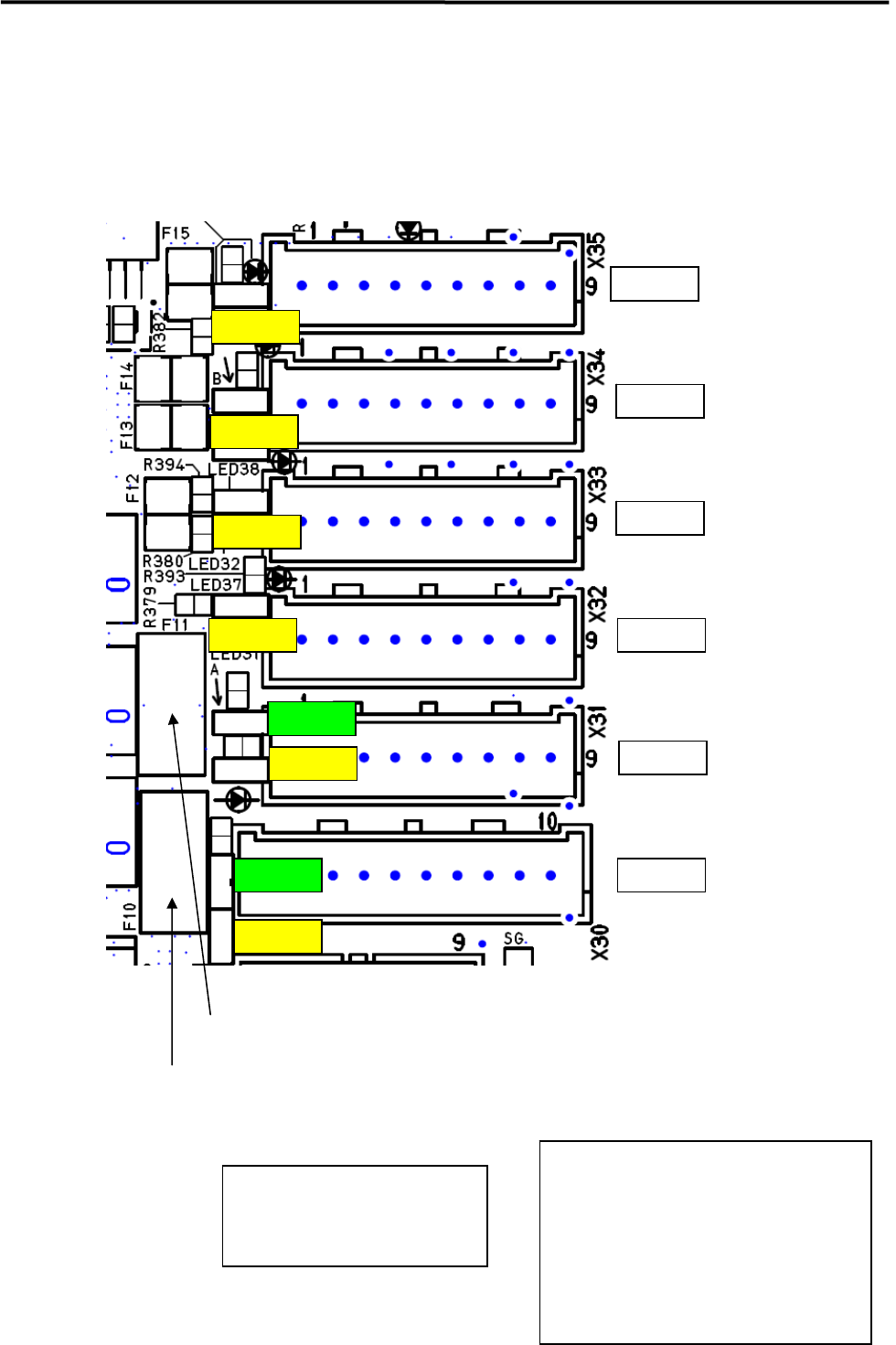

熔断器只安装在 Port0、Port1 中，是插入到插口的插入型熔断器。
如果熔断器断开，绿色的电源 LED 将不会亮灯。
向 Local 侧的 I/O 基板
供给+5V 时，绿色亮灯。
LED35 Port0
Port5
Port4
Port3
Port2
Port1
Port0
Fi30 or Ti11
Fi30 or Ti11
Fi30 or Ti11
Fi30 or Ti11
Hi11
Mi11
F10：Port0 +5V 用熔断器（插入型）
F11：Port1 +5V 用熔断器（插入型）
当串行通信确立时，黄色亮灯。
LED29 Port0
LED30 Port1
LED31 Port2
LED32 Port3
LED33 Port4
LED34 Port5
LED29
LED35
LED30
LED36
LED31
LED32
LED33
LED34
4．电气部
4-2
4

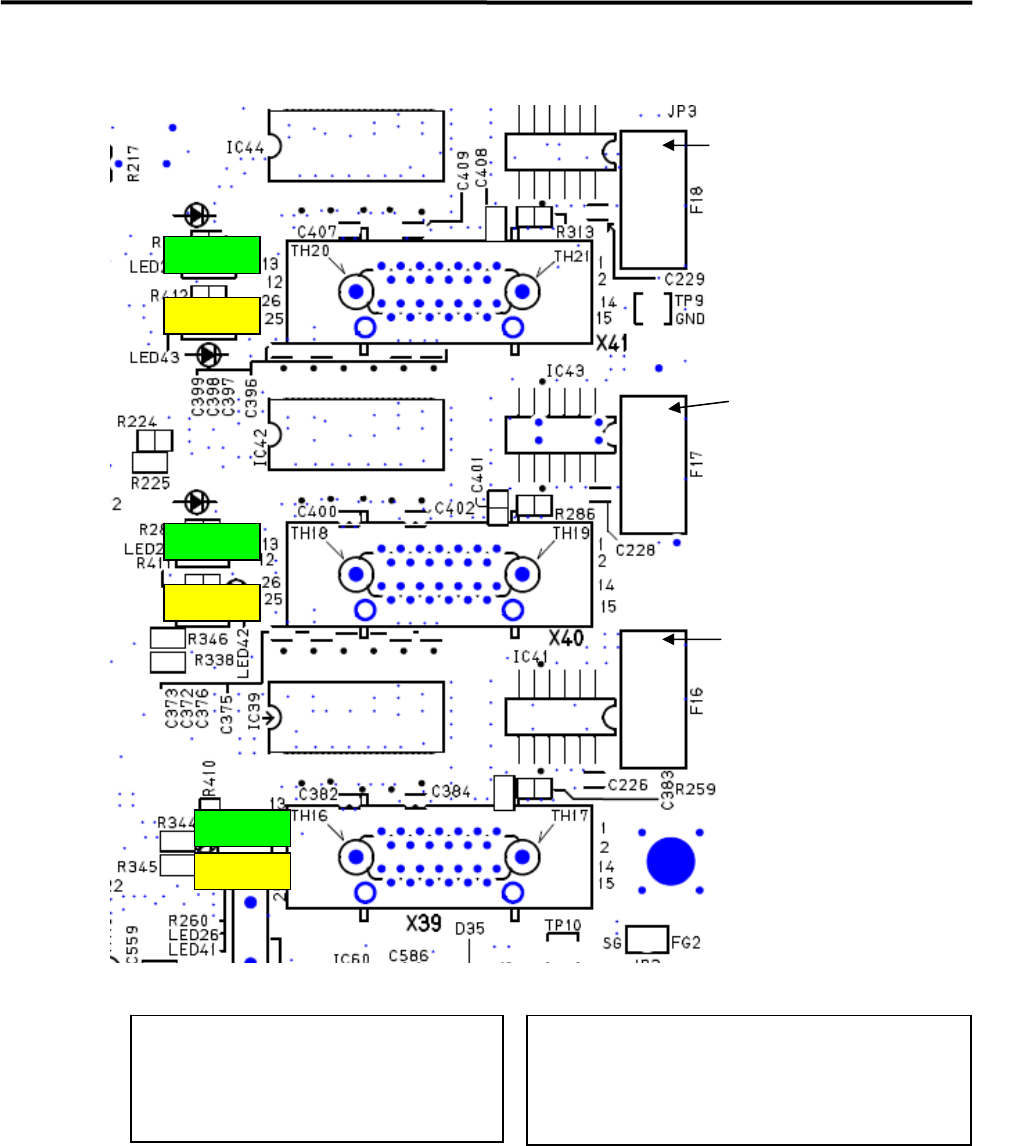

Vision 的动作确认 LED
F18：固定相机（后）
+12V 用熔断器
（插入型）
F16：检测相机
+12V 用熔断器
（插入型）
向相机供给+12V 时，绿色亮灯。
LED26 检测相机
LED27 固定相机（前）
LED28 固定相机（后）
接收来自相机的图像数据时，黄色亮灯。
LED41 检测相机
LED42 固定相机（前）
LED43 固定相机（后）
LED41
LED26
LED42
LED27
LED43
LED28
F17：固定相机（前）
+12V 用熔断器
（插入型）
