4．电气部 4-3 2 ● LC2-M912A-01X PHOTO SENSOR WTV4-3P1321S54 (SICK) z 基板到达传感器 z 入口缓冲到达传感器 ■ 调整方法 ① 用精密扁平螺丝刀将感度调整旋钮向感度弱的方向 （逆时针方向） 旋转， 使之变为最 小。 按照实际生产的流向， 将基板装载到机器的传送带上， 移动到基板到达传感器的 正上方， 向感度强的方向 （顺时针方向） 旋转感度调整旋钮， 直到传感器的受光表示 灯亮…
4．电气部
4-31
基板检测传感器
下面对基板检测传感器的感度调整方法进行说明。
● LE6-M6547-00X PHOTO SENSOR E3Z-LS81 (OMRON）
z 入口传感器
z 出口传感器
z 出口缓冲到达传感器
■ 调整方法
① 按照实际生产的流向，将基板装载到机器的传送带上。
② 将传感器的感度调整旋钮向逆时针方向（min 侧）进行旋转，把感度调为最小。
※感度调整旋钮为 3/4 旋转型，如果顺时针方向（max 侧）旋转，感度就会上升，如
果逆时针方向（min 侧）旋转，感度就会下降。
③ 在传感器检测出基板的状态下，顺时针方向（max 侧）缓慢旋转感度调整旋钮，将动
作表示灯(橙色 LED)的亮灯位置作为(A)。
④ 将基板拆下，顺时针方向（max 侧）旋转感度调整旋钮，将橙色 LED 的亮灯位置作为
(B)。（如果按照顺时针方向旋转，橙色 LED 不亮灯时，则将旋转后的位置作为(B)。)
⑤ 将上述感度调整旋钮的位置(A)和位置(B)的中间位置作为调整位置。如果在该位置
中检测出基板，橙色 LED 和绿色 LED 将同时亮灯，而在拆下基板时，则只有绿色 LED
亮灯，要对此进行确认。
⑥ 在安全规格下安装传送带外罩时，请务必在外罩底面的传感器检测位置，贴上防止误
检测的黑色胶垫 (LG0-M9AA1-00X GOM)。
【注释】 请在 L 侧（入光时 ON 模式）使用动作切换开关。
传感器放大图
传感器发光方向
max min
DL
动作表示灯
（橙色 LED）
稳定表示灯
(绿色 LED)
感度调整旋钮
动作切换开关
4．电气部
4-3
2
● LC2-M912A-01X PHOTO SENSOR WTV4-3P1321S54 (SICK)
z 基板到达传感器
z 入口缓冲到达传感器
■ 调整方法
① 用精密扁平螺丝刀将感度调整旋钮向感度弱的方向（逆时针方向）旋转，使之变为最
小。按照实际生产的流向，将基板装载到机器的传送带上，移动到基板到达传感器的
正上方，向感度强的方向（顺时针方向）旋转感度调整旋钮，直到传感器的受光表示
灯亮灯为止。
【注释】 感度调整旋钮的调整范围，从最大到最小大概有 5 个回转左右。如果超出最大侧或最
小侧的感度调整旋钮的调整范围，就会感觉到棘齿动作的「喀哒喀哒」空转声，该位
置就是调整范围的极限位置。
② 在基板被装载在传送带上的状态下，用手来回在到达传感器的正上方多次晃动，对受
光表示灯是否在基板上有所反应、出现点灯/熄灯等情况进行确认。
【注释】 受光表示灯的表示方式为：点灯时＝稳定动作、熄灯时＝无感度、闪烁时＝不稳定动
作。在对感度调整旋钮进行调整或者通过基板对传感器的反应进行确认时，请注意不
要使受光表示灯处于闪烁状态。
③ 从上述步骤②调整的位置上，将感度调整旋钮向感度强的方向（顺时针方向）再旋转
1/4 圈（90 度）左右。
④ 为了进行确认，打开“手动 > 基板传感器情报 > 传送带传感器状态”，对基板到
达传感器/入口缓冲到达传感器是否能够正常反应加以确认。另外，通过使用“手动 >
基板设置”功能，对基板是否被正常自动夹紧进行确认。
【注释】 如果感度调整旋钮的感度设定过强，超过必要值以上，在贴装头通过到达传感器上方
时会产生误动作。

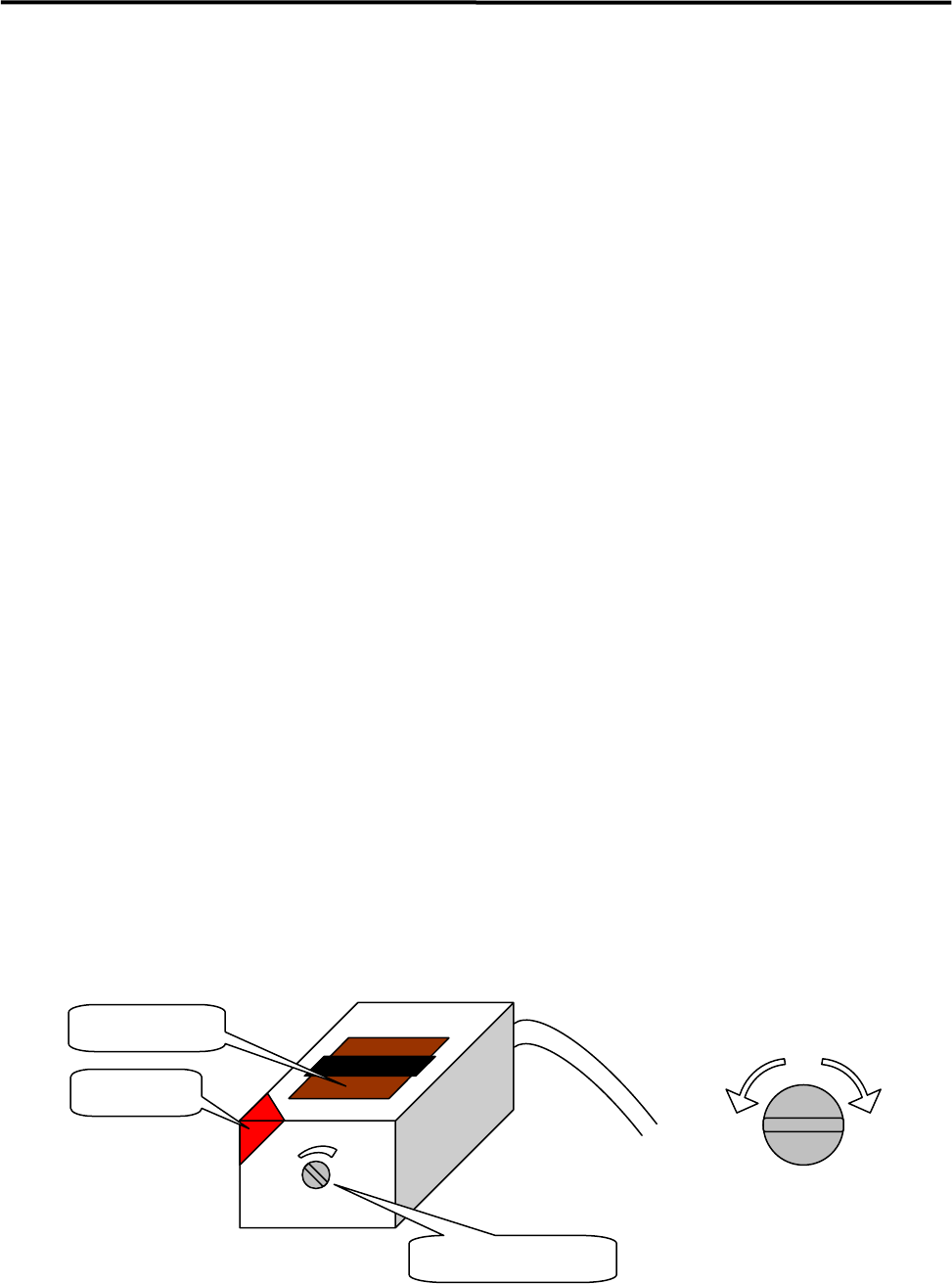

受光表示灯
发光/受光部
感度调整旋钮
感度弱 感度强
调整旋钮
4．电气部
4-3
3
电气部全体的注意事项
如果有老鼠窜入室内或者楼内，进入到机器内部，咬坏配线或者进行排泄，就有可能
引发机器的故障。
z 如果老鼠咬坏配线，会造成短路事故，导致贴片机故障。
z 如果在基板电路上、或者在皮膜被咬漏出金属的导线上附着有老鼠的排泄物，
就有可能会碳化引起燃烧，造成火灾。

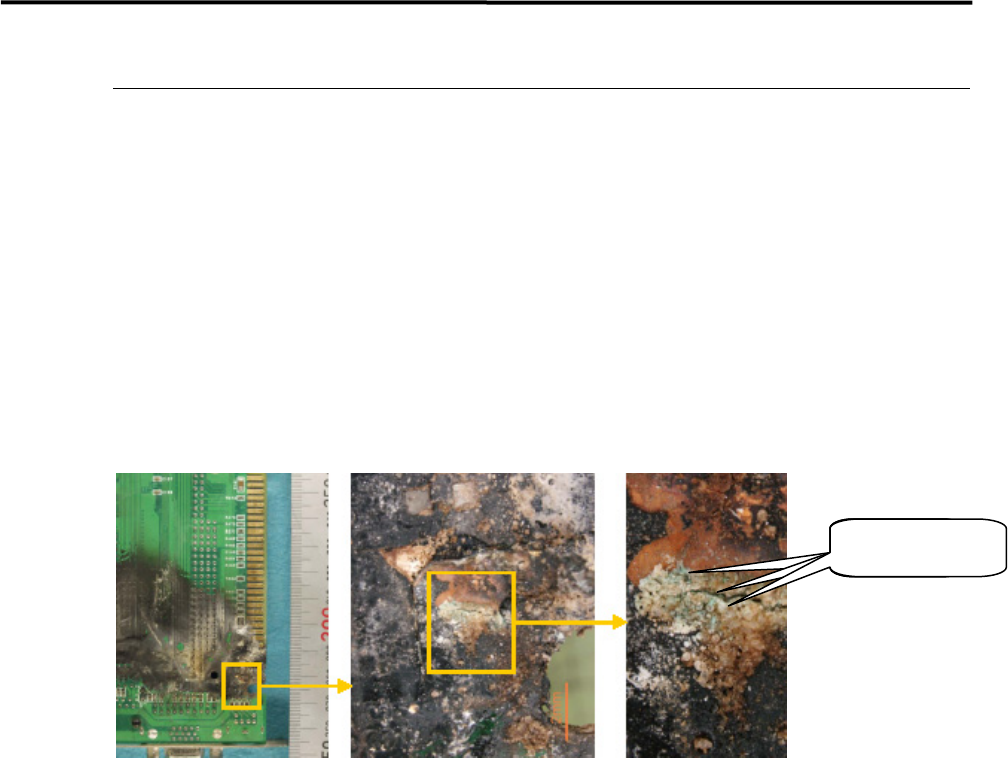

【参考】 下面是过去基板起火的实例。
铜燃烧产生的 CuO 为黑色，Cu2O 为红色。由于附着物为青绿色，推测为氢氧化铜。
根据氢氧化铜的生成及电极衬底的状态，判断认为起火原因是由于该部分有水混入所
致。
【对策】 1．清扫、整理、整顿。
2．彻底关好门窗。
如果一旦有老鼠侵入，可采取以下基本防鼠措施。
3．喷洒防鼠药。
4．通过粘结片进行捕获(应急对策)。
5．请专业捕鼠服务商进行老鼠的驱除。
防鼠对策的基本是以预防为主。重点是要维持住老鼠不易侵入、难以生息的环境。另
外，针对已经有老鼠存在可能性的环境，要通过喷洒防鼠药等措施进行驱除。
青绿色的附着物
