3．机械部
3-15
封签的清扫
如果在吸嘴 ID 封签和吸嘴座识别封签的表面上附着有污垢，就有可能无法正常
地进行图像识别。请定期进行清扫。
【步骤】
① 用棉签沾上少量的工业用酒精，将污垢擦拭干净。
② 然后用干燥的棉签擦净酒精。
【注释】 请注意吸嘴 ID 封签特别容易出现污垢。如果污垢比较严重无法清扫干净时，请
更换封签。
关于吸嘴 ID 封签的部件编号，请参照「第 5 章 资料」。
【注释】 封签如果被油、水浸湿，很容易造成剥落现象，所以在浸湿的情况下请用干燥
的棉签彻底擦拭干净。
3．机械部
3-16
法兰盘封签
在吸嘴的法兰盘下面，为防止图像处理时的误识别，覆有一层非反射的黑色皮
膜，而且为了保护皮膜，还粘贴了法兰盘封签。伴随着 ANC 交换的长时间使用，
可能会造成法兰盘封签的损伤，使光线得以反射，这时被光线反射的部分在读
取图像时就可能会出现图像识别错误的情况。
在这种情况下，请按照下列步骤更换法兰盘封签。
【步骤】
① 小心将旧的法兰盘封签剥离下来，然后用工业酒精将法兰盘下面（粘接面）的
污垢、油分、灰尘、水分等擦拭干净。另外，在剥离法兰盘封签时，为了防止
皮膜的损伤，请不要使用刀刃或销针套件。
② 将法兰盘封签粘贴夹具（选购品）的套环向上滑动，并按照顺时针方向旋转。
③ 使用销针套件从剥离纸中将法兰盘封签取出来。
④ 将封签的粘贴面朝上，装入夹具。请注意不要用手触摸粘贴面。
⑤ 对封签是否平放在套环的底面上进行确认。
⑥ 在吸嘴朝下的状态下，将其插入到夹具中。
⑦ 在吸嘴压紧夹具的状态下，沿逆时针方向旋转，并将其向下滑动，使吸嘴法兰
盘与法兰盘封签紧密地贴在一起。
【注释】 封签如果被油、水浸湿，很容易造成剥落现象，所以在浸湿的情况下请用干燥
的棉签彻底擦拭干净。
【注释】 法兰盘封签有三种类型。请参照下列的吸嘴对应表。

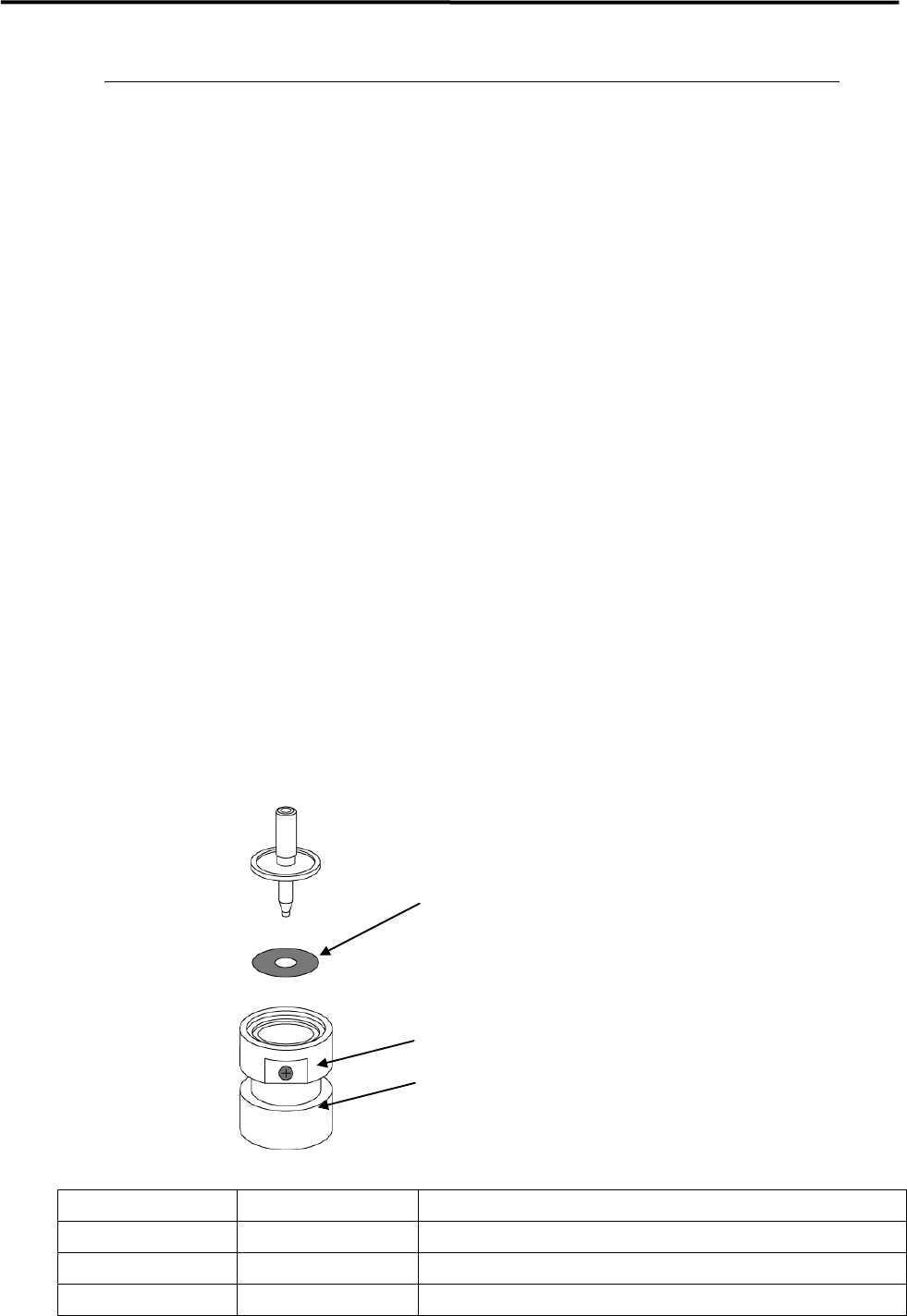

法兰盘封签
套环
法兰盘封签粘贴夹具
部件编号 部件名称 对象吸嘴
LG0-M77A6-000 FLANGE SEAL 1 P005、P012、P013
LG0-M77A7-000 FLANGE SEAL 2 P031～P034、P006、P017、P018、P019、P042
LG0-M77A8-000 FLANGE SEAL 3 P020
3．机械部
3-17
相机
关于相机的镜片和镜头
如果在固定相机的镜头/滤光镜上有润滑油以及灰尘等污垢附着、或者残留有掉
落的元件以及垃圾等，就可能会造成误识别或者发生识别错误等问题。因此，
请每天都要对镜片及镜头进行点检，并根据需要进行相应的清扫，始终保持没
有掉落物或者附着物的状态。
【注释】 根据相机种类的不同，清扫的对象部位也有所差异。（请参照下表。○：清扫
对象、×：非清扫对象）
另外，根据机种、选购品规格的不同，相机的构成也有所差异。
溶剂
固定相机
工业用
酒精
镜头清洗液
（注 1）
镜头 ○ 可使用 可使用
滤光镜 × 可使用 可使用
镜片 × 可使用 可使用
注 1：包含在标准附属品的镜头清洗套件中。
■ 镜头清洗套件
部件名称 部件编号 备注
LENS CLEANER SET LG0-M89A4-00X 镜头清洗套件
固定相机的清扫
固定相机镜头及滤光镜上的污垢及掉落物（元件及垃圾等），请利用气刷进行
吹气清除，或者使用棉签等没有丝屑的柔软物品进行轻轻擦拭。在用纸巾等进
行擦拭时，请注意不要采用直接施加指力的方法。
当存在润滑油等具有附着性的污垢、通过吹气或者干擦方法无法清除时，请先
用极少量的溶剂将棉签弄湿进行擦拭，然后再用干棉签擦净，不要有溶剂或者
污痕残留。另外，请不要将溶剂直接涂布在滤光镜上。

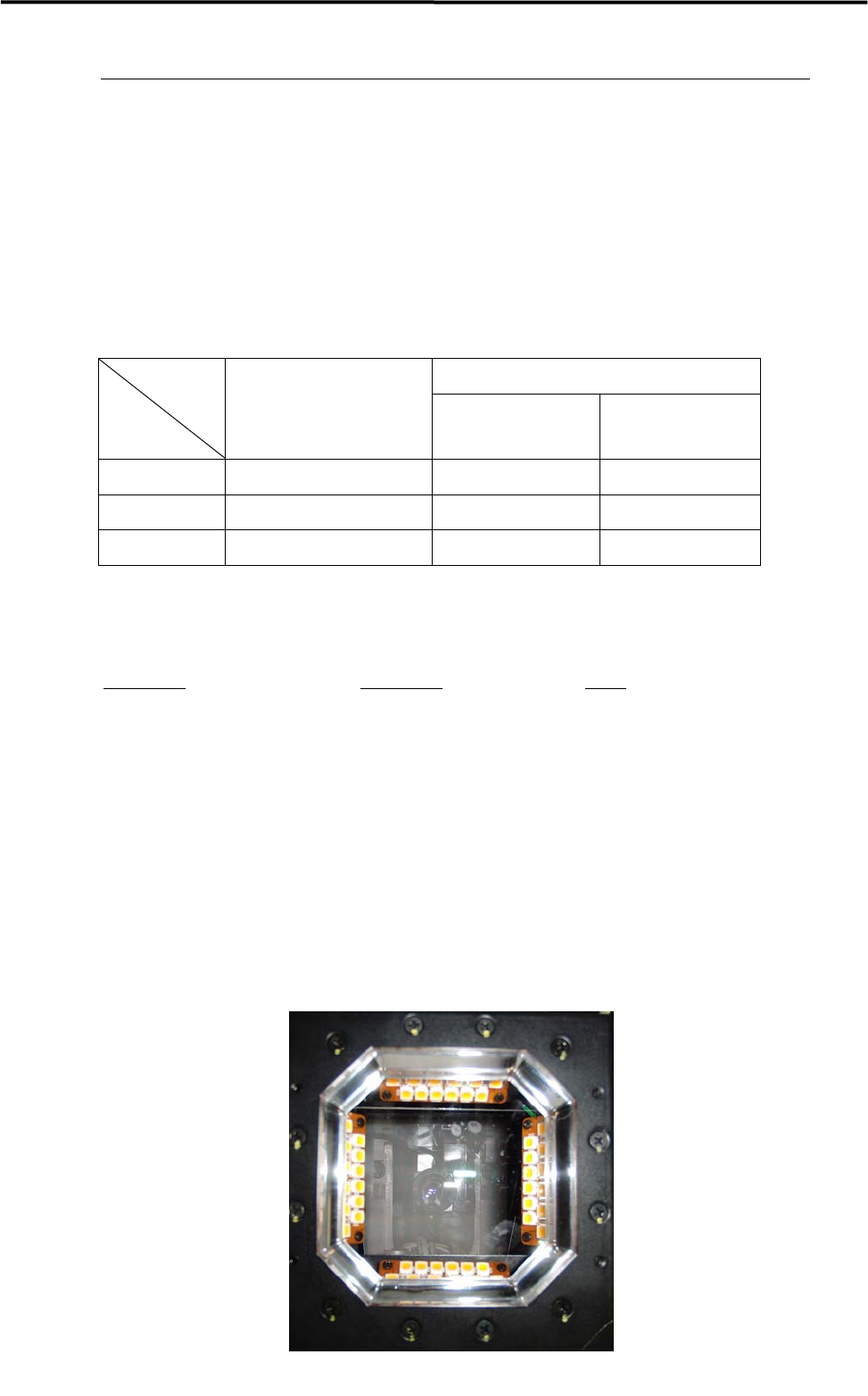

固定相机
