4．电气部
4-2
9
控制基板
基板的处理
在使用贴片机的控制基板时，请注意下列事项。
z 请不要用湿手触摸。
z 请不要在有可能附着金属片的场所中加以使用。
z 请务必戴上防止带电用的手腕带，并与本机的金属部分连接，以防止静电。
z 请不要放置在可能会发生短路的场所。
4．电气部
4-3
0
送料器/送料器固定架的电极部
在使带式送料器发生动作时，是通过从本机送料器固定架发送电气信号而加以动作
的。但是，如果出现接触不良，送料器的动作将变得不稳定，会造成吸取不良现象，
请充分加以注意。
如果带式送料器和送料器固定架的电极部分出现污垢时，请按照下列方法进行清扫处
理。
【注释】 如果用手触摸了电极部、或者用其它物品接触到了电极部，即使没有看见污垢，也建
议进行清扫处理。
【步骤】 请用干燥的棉签或者无纺布等，轻轻擦除灰尘，进行清扫。此时，也请对引脚是否出
现弯曲等进行检查。如果弯曲程度较大，请委托本公司进行修理。如果不加修理就进
行使用，有可能会造成送料器固定架接触面的损伤。
请不要使用稀释剂、挥发油、丙酮等有机溶剂或者酒精、水性清洗剂等进行清扫。另
外，请注意防止刀具、螺丝起子等锐利物或者砂纸等对接触面造成损伤。
【注释】 如果污垢非常严重难以清除时，不要硬性处理，请与本公司联系。

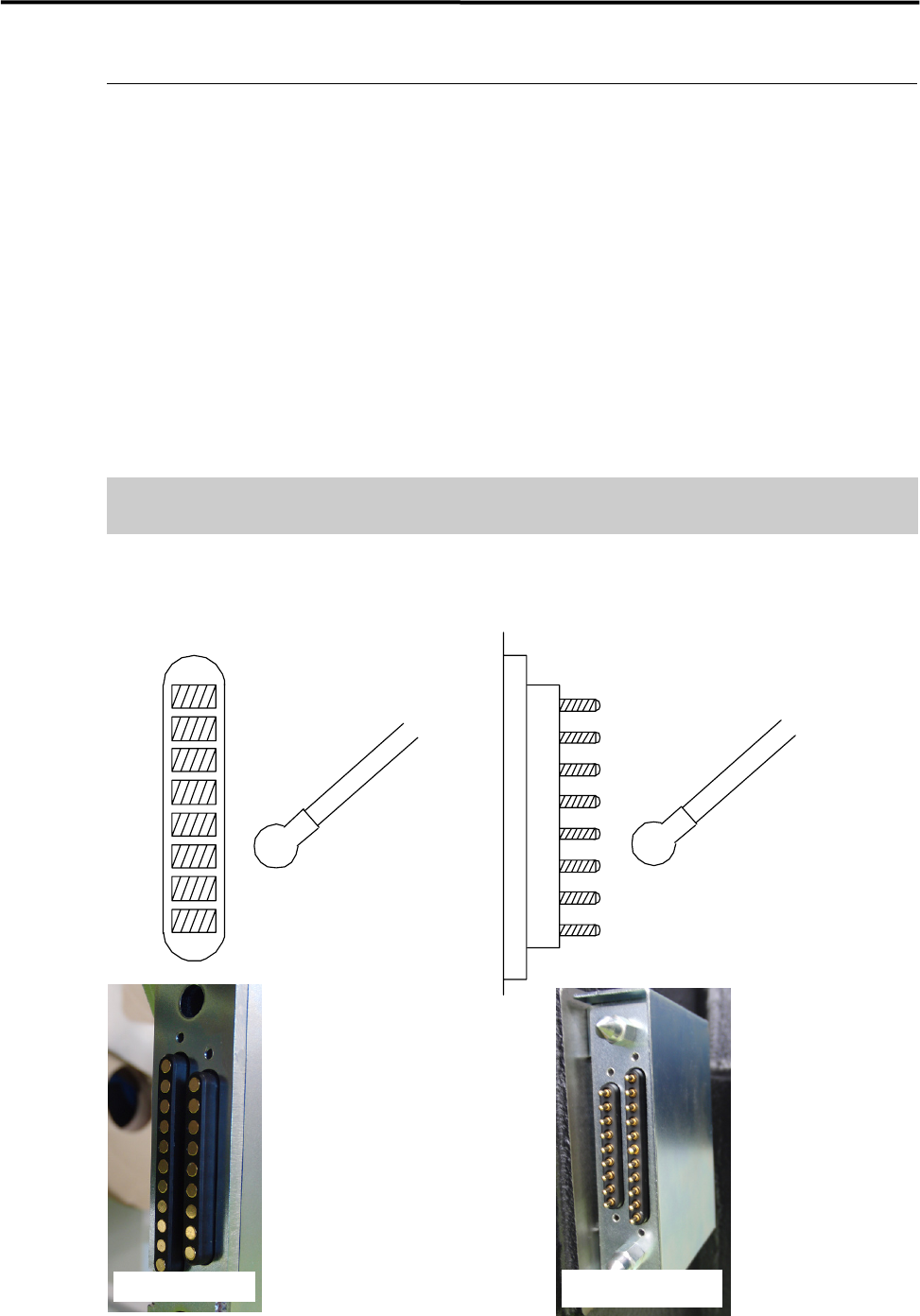

C
棉签
棉签
送料器固定架的接触面
送料器引脚的接触面
CFB 侧触点
本机连接引脚
CFB 选购品
用棉签轻轻清扫触点。
4．电气部
4-31
基板检测传感器
下面对基板检测传感器的感度调整方法进行说明。
● LE6-M6547-00X PHOTO SENSOR E3Z-LS81 (OMRON）
z 入口传感器
z 出口传感器
z 出口缓冲到达传感器
■ 调整方法
① 按照实际生产的流向，将基板装载到机器的传送带上。
② 将传感器的感度调整旋钮向逆时针方向（min 侧）进行旋转，把感度调为最小。
※感度调整旋钮为 3/4 旋转型，如果顺时针方向（max 侧）旋转，感度就会上升，如
果逆时针方向（min 侧）旋转，感度就会下降。
③ 在传感器检测出基板的状态下，顺时针方向（max 侧）缓慢旋转感度调整旋钮，将动
作表示灯(橙色 LED)的亮灯位置作为(A)。
④ 将基板拆下，顺时针方向（max 侧）旋转感度调整旋钮，将橙色 LED 的亮灯位置作为
(B)。（如果按照顺时针方向旋转，橙色 LED 不亮灯时，则将旋转后的位置作为(B)。)
⑤ 将上述感度调整旋钮的位置(A)和位置(B)的中间位置作为调整位置。如果在该位置
中检测出基板，橙色 LED 和绿色 LED 将同时亮灯，而在拆下基板时，则只有绿色 LED
亮灯，要对此进行确认。
⑥ 在安全规格下安装传送带外罩时，请务必在外罩底面的传感器检测位置，贴上防止误
检测的黑色胶垫 (LG0-M9AA1-00X GOM)。
【注释】 请在 L 侧（入光时 ON 模式）使用动作切换开关。

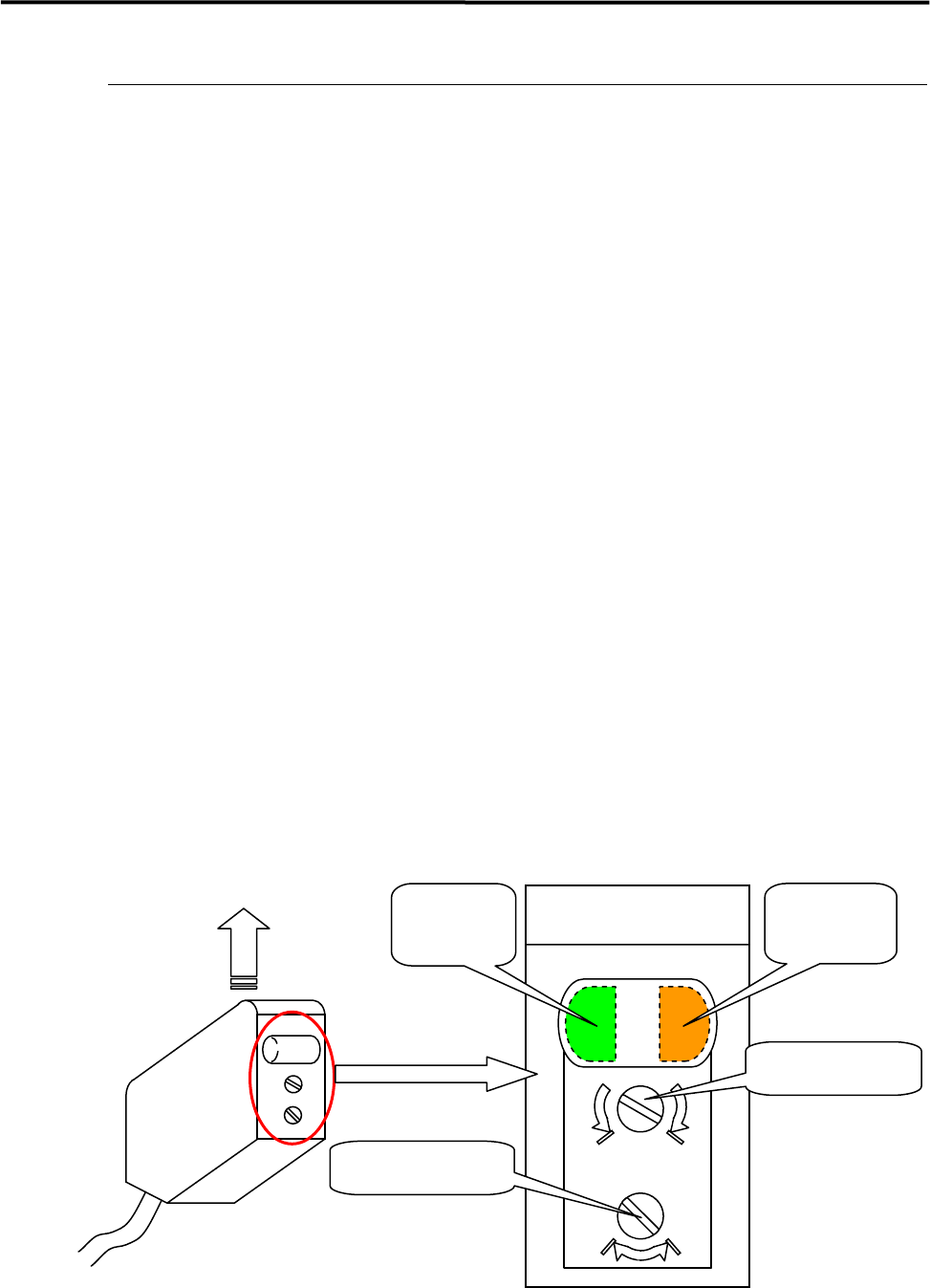

传感器放大图
传感器发光方向
max min
DL
动作表示灯
（橙色 LED）
稳定表示灯
(绿色 LED)
感度调整旋钮
动作切换开关
