3．机械部
3-6
吸嘴
如果有焊膏等异物堵住吸嘴孔，或者附着在其上时，元件的吸取力就会减弱。
另外，在图像处理过程中识别微小元件时，如果有异物存在还可能会发生障碍。
为了不发生这类故障，需要对吸嘴进行清扫。
■ 通过吹气进行清扫
请用酒精对吸嘴的前端部(边缘以下的部分)进行清洗，然后进行吹气处理。请
每星期一次以上、或者在粉化错误发生时也进行同样的清洗。
如果吸嘴 ID 的封签上沾有酒精，请马上擦拭干净
) 封签的清扫
■ 通过导线进行清洗(1)
在通常情况下，通过吹气进行清扫就已经完全可以了，但是如果在污垢比较顽
固的情况下，请使用导线进行清洗。
【步骤】
由于导线非常纤细，在作业时请充分注意不要受伤。

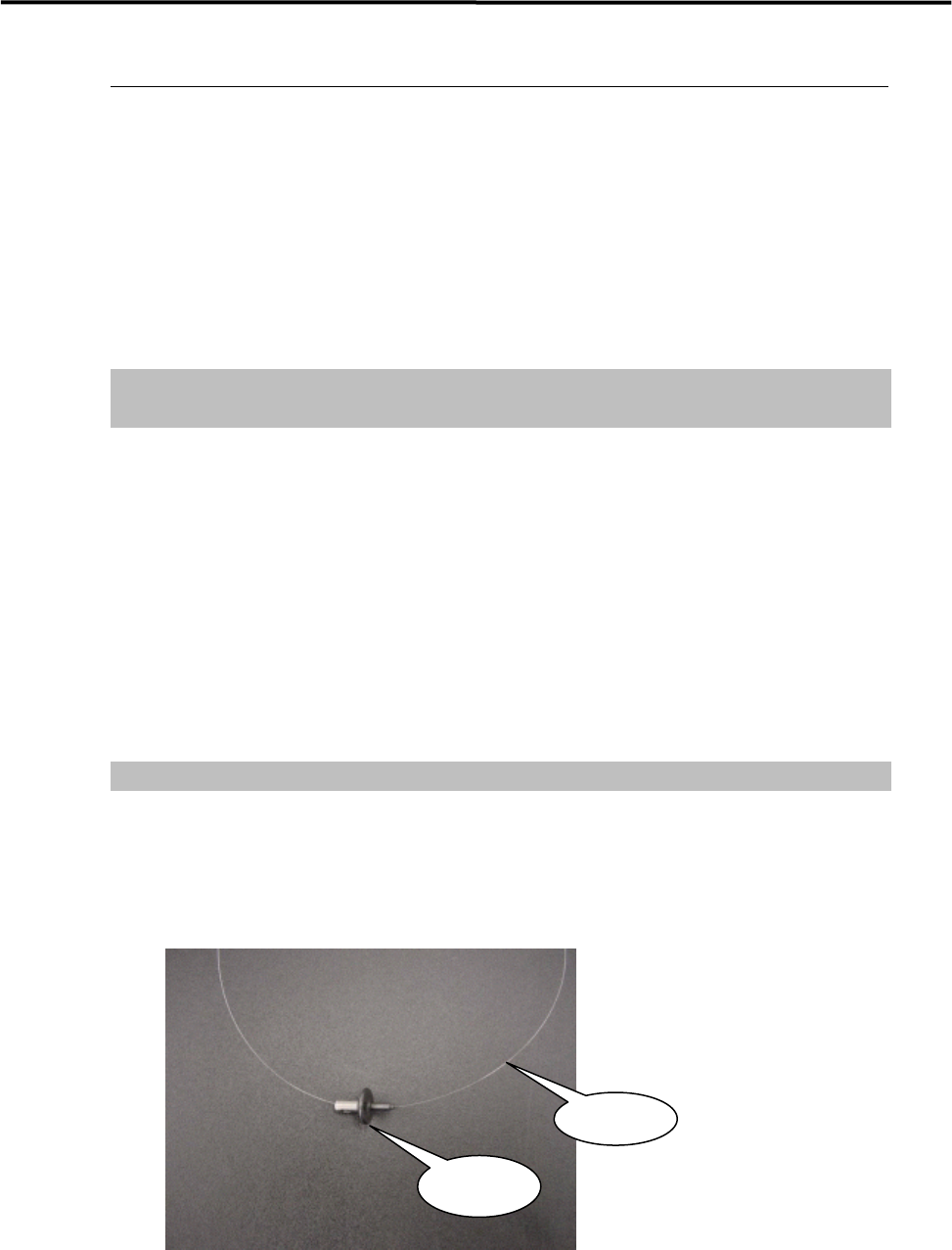

① 准备好导线。
（全长 300mm，Φ0.1mm，部件编号：KV8-M8887-00X）
② 将导线穿入想要清扫的吸嘴孔。
吸嘴
导线

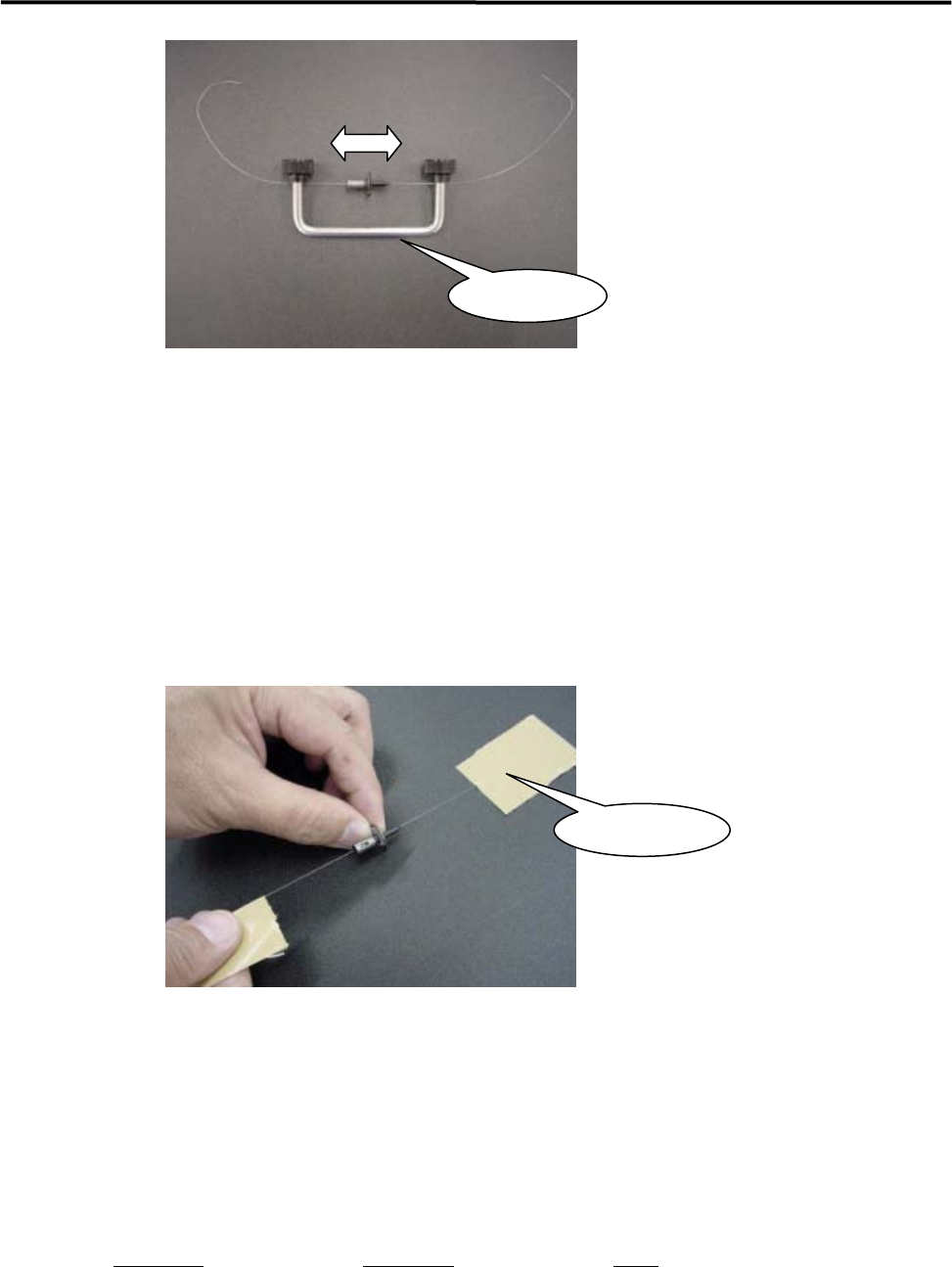

③ 将导线的两侧固定在专用工具上。(部件编号：KV8-M8881-A0X)
3．机械部
3-7
专用工具
④ 前后滑动吸嘴，对吸嘴孔进行清扫。
⑤ 拔出导线，最后进行吹气处理。
■ 通过导线进行清洗(2)
还有一种用粘胶带将导线的两端固定的方法。采用该方法时，在导线上可能会
粘有附着物，因此在吸嘴清洗后，请注意要完全清除导线上粘着的附着物之后，
再拔出吸嘴。
粘胶带
■ 吸取垫的点检(吸嘴序号：P017、P018、P019、P020)
请对吸嘴前端部的橡胶制吸取垫上是否存在损伤及龟裂现象进行确认。如果发
现有龟裂等现象时，请更换为新的吸取垫。
【步骤】 拔出旧的吸取垫，然后在新的吸取垫内径上涂上硅脂之后，再装在吸嘴上。
部件名称 部件编号 备注
RUBB.PAD17 LG0-M77A0-00X P017 用吸取垫
RUBB.PAD18 LG0-M77A1-00X P018 用吸取垫
RUBB.PAD19 LG0-M77A2-00X P019 用吸取垫
RUBB.PAD20 LG0-M77A9-00X P020 用吸取垫
GREASE SILICON LG0-M89AB-00X 硅脂
3．机械部
3-8

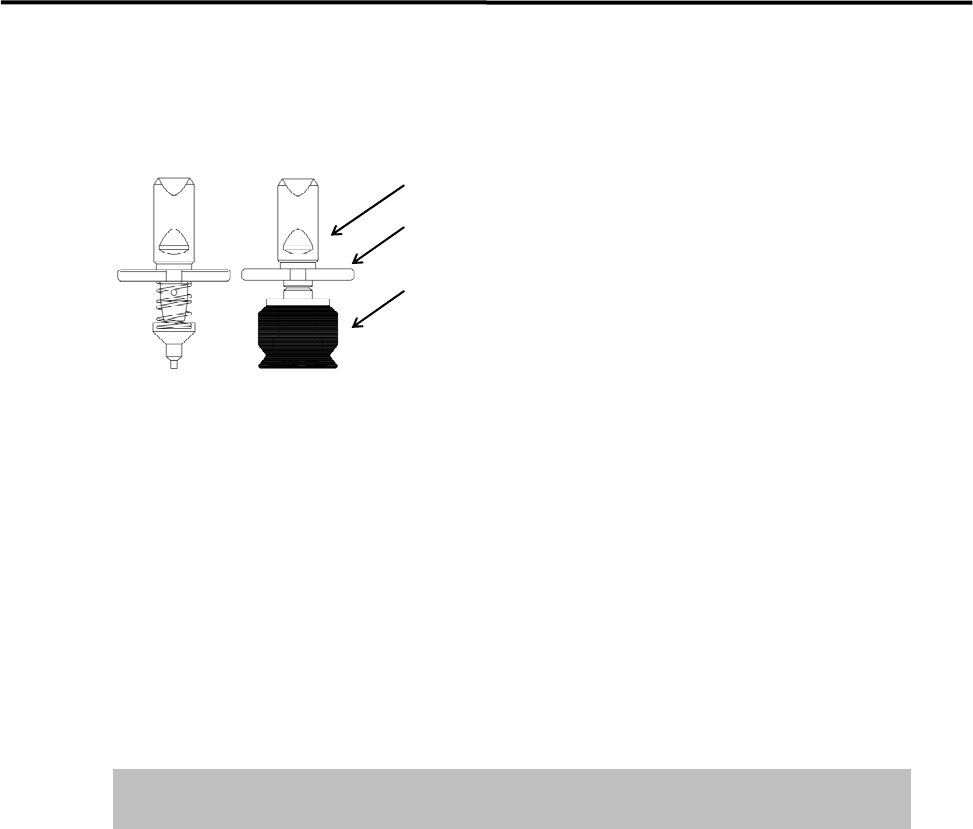

■ 硅脂的涂布
在吸嘴清扫或者清洗之后，请务必涂上硅脂。
吸取垫
吸嘴 ID 封签
涂布硅脂
● 吸嘴外周部
在虚线表示的外周部(参照上图)涂布少量硅脂，并用干燥的织布擦拭干净。
【注释】 请将硅脂涂布成极薄的皮膜。
● 吸取垫
为了防止橡胶的劣质化，要施加适当的油分。请在吸取垫的外周面上少量涂布
硅脂，并用干燥的织布擦拭干净。
【注释】 请将硅脂涂布成极薄的皮膜。
请不要过多地涂布润滑脂。如果涂布的过多，在空气回路及贴装元件上可能会
附着上污垢，造成贴装不良现象。
● 实施时期
每月一次左右
