６ 回生电阻可能会造成高温。 如果接触到散热片或回生电阻，可能会造成烫伤，因此请不要拆卸贴片机的 外盖或者进行解体。 在贴片机上的各个部位，贴有以下所示的警告标签。 请对内容进行确认，并务必遵守标签上的指示。
５
■ 详细项目
在装卸时，由于贴片机内部可动部位的移动，使得贴片机的重心发生变化，可能
会出现贴片机从装卸装置（叉车等）上脱落、造成人员受伤的危险。
因此，请务必在用夹具将 XY 轴固定的状态下，搬运贴片机。
如果使用错误的方法安装贴片机，可能会产生机械、电气等方面的危险。
因此请对贴片机的安装及电源的连接方法等进行确认。
贴片机的使用前提，应是在生产线中连接使用。
如果单独使用时，应由客户在基板出入口的开口部设置上符合下述
【EN294/JISB9707】要求的罩盖，以防止手臂伸进开口部。
即使在与生产线连接使用时，由于生产线结构的原因，有时也会存在手臂能够
伸进基板出入口开口部的情况。
在这种情况下，也请客户自行在基板出入口的开口部设置上符合下述
【EN294/JISB9707】要求的罩盖。
下列是【间隙相关安全距离(上臂)的规格值 EN294/JISB9707】的具体内容。
当所有的送料器站中都没有装载送料器时，手臂可能会从无送料器的送料器站
的间隙伸入贴装头的可动部，造成受伤。
因此，请购买选购品的假替送料器，装入到无送料器的送料器站内，以防止
手臂伸入。
另外，如果存在由于其他方法使手臂伸入间隙的情况时，也请客户自行设置
能够符合上述【EN294/JISB9707】要求的罩盖。
【间隙相关安全距离(上臂)的规格值 EN294/JISB9707】
e：开口幅宽 开口部形状
长方形(正方形)
6＜e≦8 → 安全距离≧20(15)
8＜e≦10 → ≧80(25)
10＜e≦12 → ≧100(80)
12＜e≦20 → ≧120(120)
即使主开关处于关闭（OFF）状态，从端子台〔XB11〕到主开关〔QS11〕之间，
电源一次侧及配线上也会施加有电压。
会有触电的危险，请不要拆卸贴片机的外盖或者进行解体。
如果附带有选购品的 UPS 时，即使主开关处于关闭（OFF）状态，也会剩余有
残余电压。
会有触电的危险，请不要拆卸贴片机的外盖或者进行解体。
６
回生电阻可能会造成高温。
如果接触到散热片或回生电阻，可能会造成烫伤，因此请不要拆卸贴片机的
外盖或者进行解体。

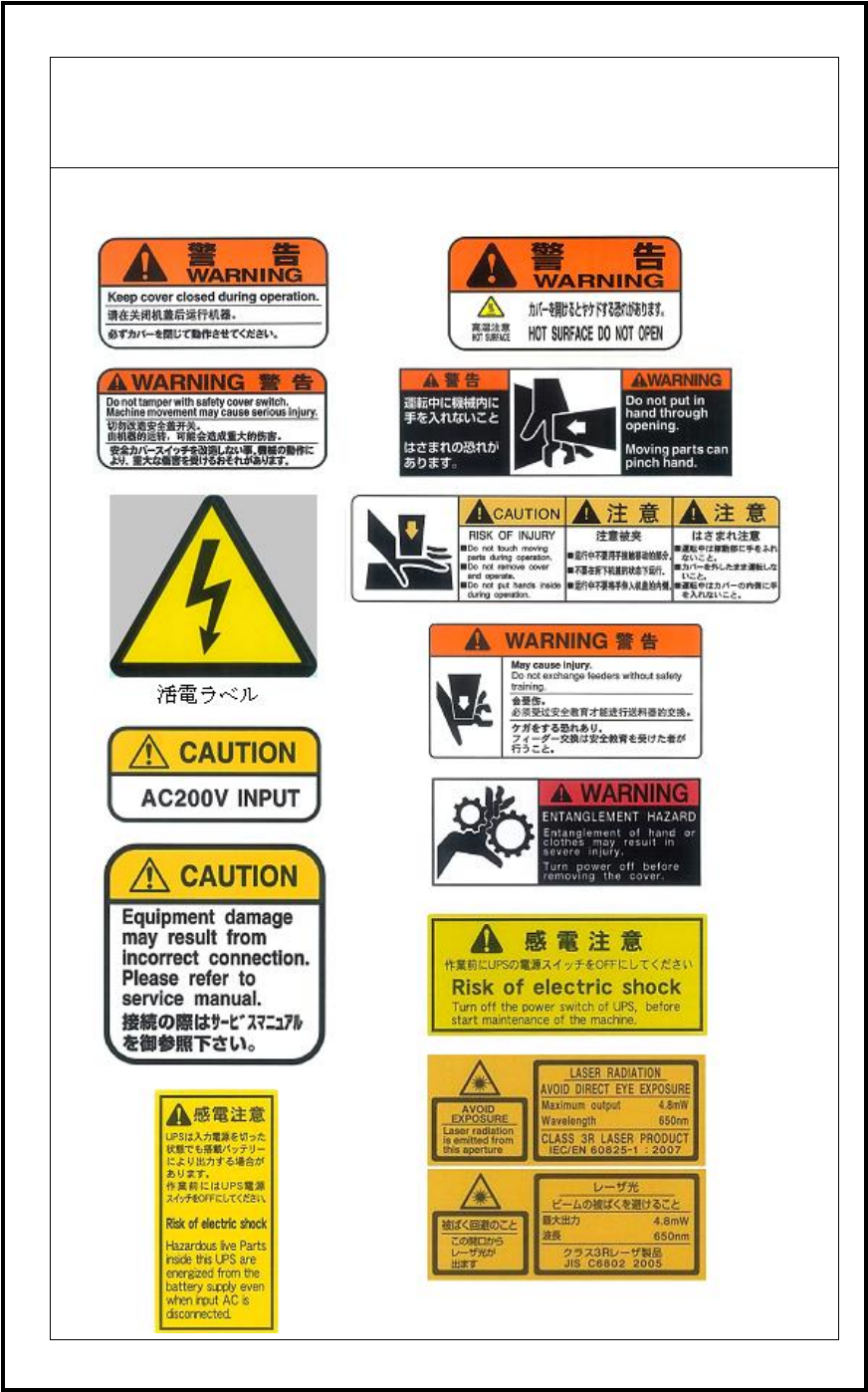

在贴片机上的各个部位，贴有以下所示的警告标签。
请对内容进行确认，并务必遵守标签上的指示。
７
注意
■ 全体事项
z 贴片机的设置场所及周围环境要经常保持在清洁、安全的状态。
z 请不要攀登到贴片机的天板或者送料器固定架上。
■ 运转与操作
z 为了在操作过程中不使贴片机上安装的送料器等附属品脱落，在操作之前要进行再
次确认。否则装置可能会受到损坏。
z 请不要将工具、计测仪器等物品放置在可动部的动作范围之内（传送带周围及送料
器固定架上、直线导杆上或者矩阵盘送料器内）进行操作。否则装置可能会受到损
坏。
z 将贴片机的电源切断后再次接通时，中间请停滞 15 秒以上再进行。如果电源停止
后马上又接通电源，可能会出现马达警报。
z 在检测时，请不要在贴片机或者矩阵盘送料器内放置障碍物，否则可能会使贴片机
或者矩阵盘送料器受到损坏。
z 在 ANC 操作过程中，请不要用手在贴装头上安装吸嘴。如果安装不完全时，吸嘴可
能会与机器的其它部位碰撞，造成贴装头损伤。
z 将吸嘴安装到贴装头时，请不要用手进行。如果安装不完全时，可能会与贴装头冲
突，造成损坏。
z 在按下[Start]开关时，请不要在贴片机或者矩阵盘送料器内放置障碍物。否则可
能会造成贴片机或者矩阵盘送料器的损坏。
z 在实行 ASJ 时，请不要在贴片机或者矩阵盘送料器内放置障碍物。否则可能会造成
贴片机或者矩阵盘送料器的损坏。
z 在实施轴的操作时，请不要在贴片机或者矩阵盘送料器内放置障碍物，否则可能会
使贴片机或者矩阵盘送料器受到损坏。
z 在驱动 X、Y 轴时，请充分注意贴装头端部（吸嘴、吸嘴座）的位置，在贴装头下
降的状态下，如果驱动 X、Y 轴，可能会与传送带的轨道等部件发生干涉。
z 在进行原点复归时，请不要在贴片机或者矩阵盘送料器内放置障碍物，否则可能会
使贴片机或者矩阵盘送料器的轨道受到损坏。
z 在实行 DO 操作时，请不要在贴片机或者矩阵盘送料器内放置障碍物，否则可能会
使贴片机或者矩阵盘送料器的轨道受到损坏。
z 在机构操作运行时，请不要在贴片机或者矩阵盘送料器内放置障碍物，否则可能会
使贴片机或者矩阵盘送料器的轨道受到损坏。
z 在进行真空破坏操作时，请事先一定要将吸嘴从贴装头上摘取下来。否则，吸嘴可
能会从贴装头上飞出（特别是内径比较细的吸嘴）。
z 在实行暖机运行时，请不要在贴片机或者矩阵盘送料器内放置障碍物，否则可能会
使贴片机或者矩阵盘送料器受到损坏。
