3．机械部 3-11 ■ O 形环和吸嘴过滤器的拆卸方法 【注释】 过滤器是通过 O 形环被夹紧固定的。过滤器不分正反面。 O形 环 过滤器 【步骤】 ① 从吸嘴后端将 O 形环拆卸夹具或者按下图所示加工而成的夹具插入进去。 对外 购夹具 进 行加工 之后的 夹具 Φ1 mm 3mm 30 ～ 4 5° 将前 端部压 平。 （ t =0. 3）
3．机械部
3-10
O 形环
吸嘴内部的 O 形环如果发生劣化出现龟裂等现象时，可能会造成漏气，使最大
空气压力（负压）减少，对元件吸取等产生恶劣影响。请对最大空气压力是否
减少进行确认，如果吸嘴部分存在该原因，请更换 O 形环。
【步骤】
① 将 O 形环从吸嘴上拆卸下来，采用吹气方法对吸嘴内部进行清扫。
② 将新的 O 形环从吸嘴的后端插入到位。
③ 在 O 形环接触到吸嘴内部的底部之后，再轻轻地将 O 形环插入夹具拔出。
④ 在更换 O 形环之后，请将吸嘴安装到贴装头上，并对吸嘴堵塞进行确认。
)
吸嘴过滤器
【注释】 请不要在 O 形环上涂布硅脂等，否则会造成吸嘴堵塞。
吸嘴过滤器
吸嘴过滤器是为了防止吸嘴内部侵入灰尘或者杂质而设，另外，还可以防止灰
尘及杂质堵塞造成的吸嘴退避动作不良现象。请定期对其进行清扫。
【步骤】
请从吸嘴座的插入侧进行吹气清扫。
【注释】 在通常情况下，通过吹气清扫就完全可以，但是在污垢较为顽固无法清除的情
况下，请将 O 形环和过滤器拆卸下来进行清扫。
【注释】 过滤器适用的吸嘴
P005、P006、P013、P018、P019、P020 以及特制吸嘴
吸取孔径较大（φ1.0 以上）的吸嘴，更容易吸入灰尘及杂质等。
部件名称 部件编号 备注
O RING LC1-M77A5-90X
FILTER,NOZZLE 15 LC6-M771Y-00X
REMOVER,O-RING LC1-M861R-01X O形环拆卸夹具
PIN(O RING) LC6-M8911-00X O形环插入夹具
3．机械部
3-11

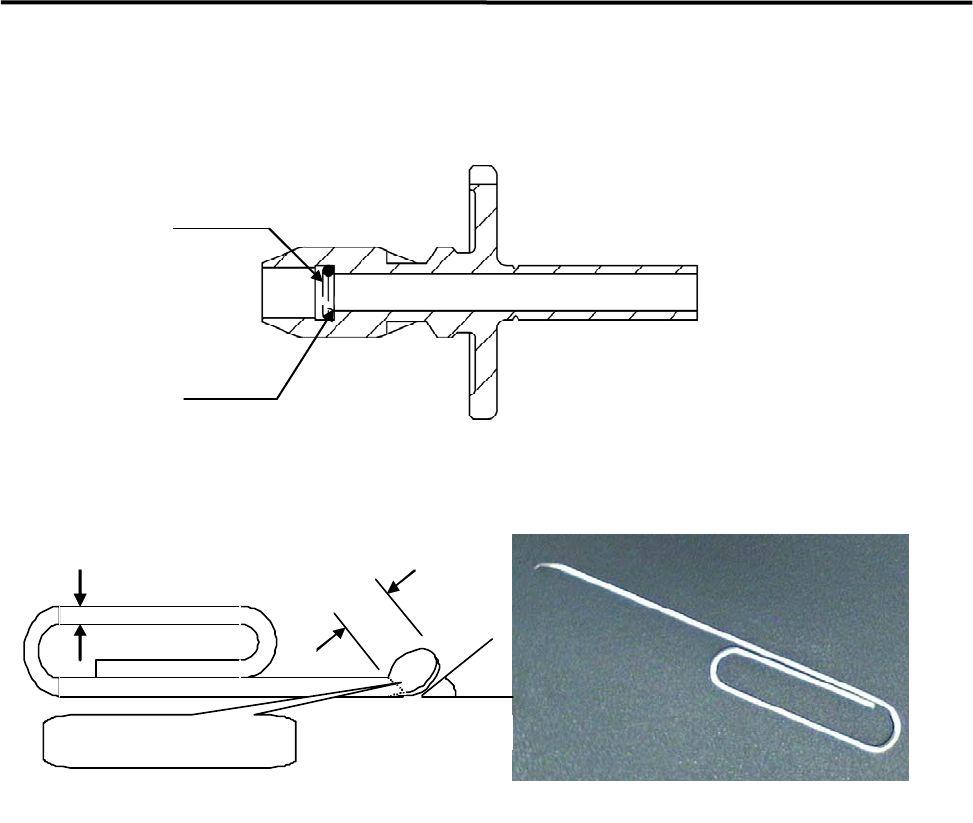

■ O 形环和吸嘴过滤器的拆卸方法
【注释】 过滤器是通过 O 形环被夹紧固定的。过滤器不分正反面。
O形环
过滤器
【步骤】
① 从吸嘴后端将 O 形环拆卸夹具或者按下图所示加工而成的夹具插入进去。
对外购夹具进行加工之后的夹具
Φ1mm
3mm
30～45°
将前端部压平。（t=0.3）
3．机械部
3-12
② 将夹具的前端部插入 O 形环和吸嘴的座面之间，注意不要使 O 形环从夹具上掉
落的同时，从吸嘴上拔出 O 形环。
将夹具的前端插入 O 形密封
圈和吸嘴座面之间。
O 形环的放大图
■ O 形环和吸嘴过滤器的安装方法
【步骤】
① 使用销针套件将过滤器装入吸嘴，使用夹具对过滤器的形态进行修正。
正常状态 非正常状态
