1．安装施工 1-17 搬入定序（标准规格） ① 在可搬入状态下，将“向前工序装置的搬送许可（ MACHINE NOT READY）” 的输出变为 ON 状态。 ② 在“向前工序装置的搬送许可（ MACHINE NOT READY）”的输出和入口传感 器都处于 ON 的状态下，将搬送传送带变为 ON 状态。 ③ 在入口传感器处于 ON 的状态下， 将 “向前工序装置的搬送许可 （MACHINE NOT READY）”的输出变为 OFF …
1．安装施工 1-16
贴片机的前后工序
前后工序的连接

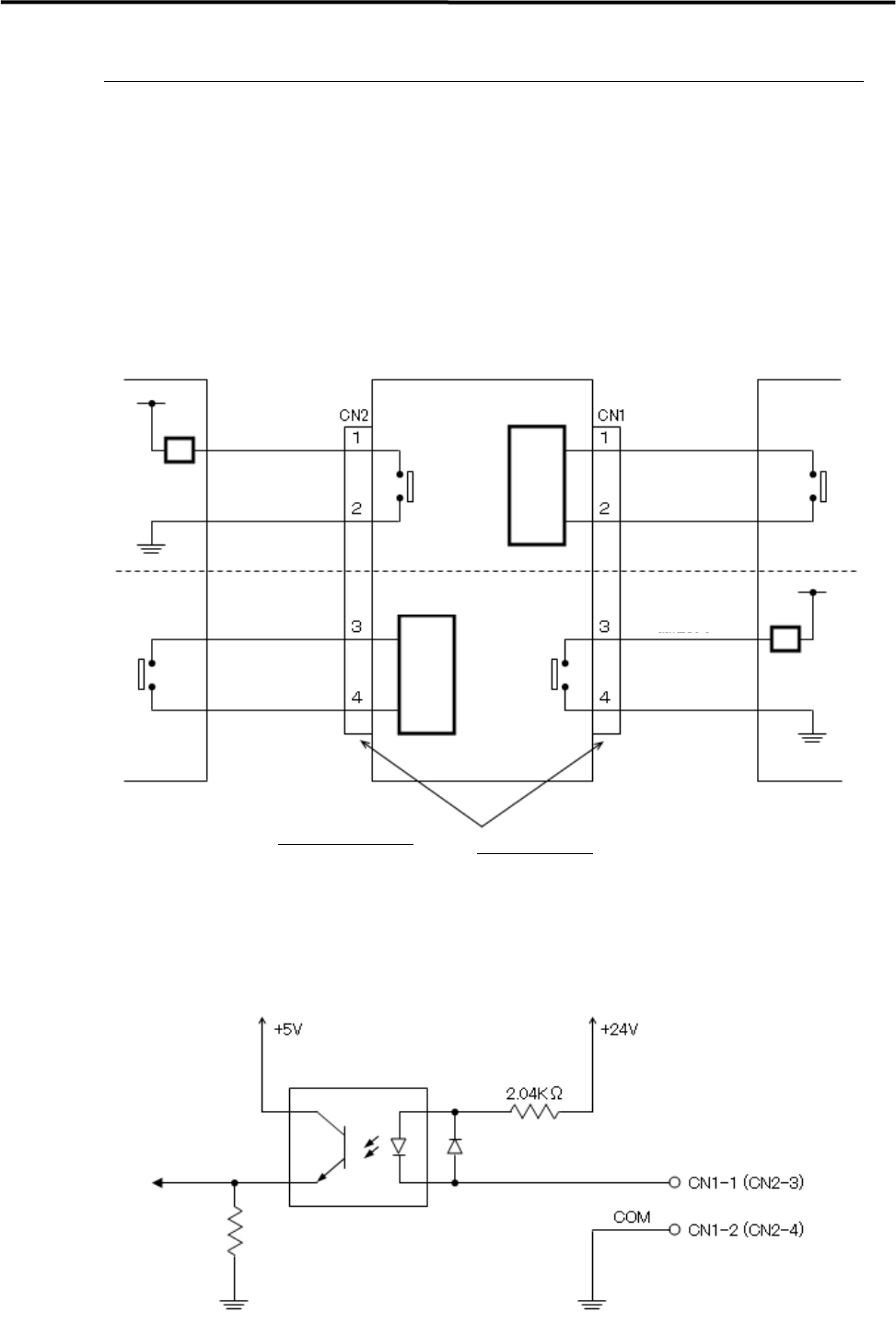

如果在贴片机的前后工序中连接非本公司制的设备时，请按照下图所示进行连接。
在从后工序进行输出时，设定为无电压输出(继电器等)比较适当。
标准规格：下图点划线的上侧
SMEMA 规格的接口样式：下图的全体
前工序设备
后工序设备
输入电路＊2
搬送许可 COM
电缆侧连接器
AMP 公司制
206044-1(插头)
66099-2 相当产品(插针)
206070-1(电缆夹具)
贴片机侧连接器
AMP 公司制
206043-1(插座)
搬送许可
搬送许可 COM
＊1 输出用继电器的最大额定值
DC30V：0.5A，AC30V：0.5A
＊2 输入电路（NPN 输入）
搬送要求
继电器输出＊1
搬送许可
搬送要求
搬送要求 COM
搬送要求 COM
继电器输出＊1
输入电路＊2
继电器接点、
光耦合器等
继电器接点、
光耦合器等
1．安装施工 1-17
搬入定序（标准规格）
① 在可搬入状态下，将“向前工序装置的搬送许可（MACHINE NOT READY）”
的输出变为 ON 状态。
② 在“向前工序装置的搬送许可（MACHINE NOT READY）”的输出和入口传感
器都处于 ON 的状态下，将搬送传送带变为 ON 状态。
③ 在入口传感器处于 ON 的状态下，将“向前工序装置的搬送许可（MACHINE NOT
READY）”的输出变为 OFF 状态。
④ 在到达传感器处于 ON 的状态下，使搬送传送带变为 OFF 状态。
⑤ 当搬送传送带变为 ON 状态之后，如果在 10 秒钟之内到达传感器没有变为 ON
状态或者入口传感器没有变为 OFF 状态时，将会输出搬送错误。
⑥ 在错误发生后，通过按下 Start 按钮，将会继续实行错误前的动作。
(MACHINE NOT READY)
向前工序装置的
搬送许可
入口传感器
或者
入口传感器
(MACHINE NOT READY)
搬送许可
向前工序装置的
到达传感器
搬送传送带
1．安装施工 1-18
搬出定序（标准规格）
① 在可搬出状态下，如果“来自后工序装置的搬送许可（MACHINE NOT READY）”
的输入处于 ON 状态时，将把搬送传送带变为 ON 状态。
② 当基板到达出口传感器，变为 ON 状态后，如果基板通过变为 OFF 时，将把搬
送传送带变为 OFF 状态。
③ 当搬送传送带变为 ON 状态之后，如果在 10 秒钟之内出口传感器没有变为 ON
状态或者出口传感器在 ON 之后没有变为 OFF 状态时，将会输出搬送错误。
④ 在错误发生后，通过按下 Start 按钮，将会继续实行错误前的动作。
(MACHINE NOT READY)
搬送许可
来自后工序装置的
可搬出
来自后工序装置的
搬送许可
(MACHINE NOT READY)
或者
搬送传送带
可搬出
出口传感器
