1．安装施工 1-12
M20 底座
起重器顶起点
前侧/后侧各 2 个部位
M10 底座
【注释】 油压起重器应使用能够满足下列条件的产品。
容许载重：1.5 吨以上
爪部尺寸：幅度为 100mm 以上
零部件名称 零部件编号 备注
PLATE,BASE LG0-M8911-00X 用于垫板 1、2
1．安装施工 1-13
防锈油脂的清除
贴片机在出厂包装时，为了防锈（止锈），在 X/Y 各轴的滚珠丝杠及直线导杆的
表面涂布了通常必要润滑量以上的油脂。该防锈目的所涂布的油脂，通过各轴的驱
动就会将表面油脂加以消除，自然返回到适当量的油膜。
由于上述原因，在产品出厂后进行导入安装时，当初次对各轴进行驱动后，从表面
削去的油脂会积存在滚珠丝杠的螺母部、直线导杆的滑块部以及各轴的可动范围端
部附近。如果任凭这些剩余油脂进行积留就进行机器的高速运转，由于离心力及振
动的影响油脂会飞散到贴片机的内部，可能会附着到传感器及相机镜头、生产基板
等物品上。
因此，在贴片机安装设置完毕、初次进行原点获取操作后，请务必马上进行低速的
暖机运行，并根据需要，将各轴的剩余油脂加以擦除。
如果传感器及相机等物品上附着有油脂，有可能会造成贴片机无法正常动作。
【步骤】
① 对贴片机内部是否不存在基板及工具等残留物加以确认，然后进行原点获取操作。
② 打开[主菜单] > [手动] > [暖机运行]。
③ 打开[暖机运行与自我检查画面] > [设定] 选项卡。
④ 打开[XY 轴]选项卡，按照下图所示进行设定。
1
2
3
4
注意：不必勾选其它的
项目。
4：在[运行范围]项目
中勾选上[装置整体
的区域检查]。
3：在[轴]项目中勾选
上 XY。
2：将[移动速度]的滚
动条设定为 10%。
1：勾选上[XY 轴在工
作范围内暖机运行]。
1．安装施工 1-14
⑤ 将[XY 轴]选项卡以外的设定全部取消。
将基板传送带/贴装头/基板夹具/ANC/送料器固定架/指示灯与蜂鸣器（根据贴片
机选购品构成的不同有所差异。）等各项目的勾选取消，以使能够只对在[XY 轴]
选项卡中设定的内容加以实行。
⑥ 打开[开始]选项卡，点击[暖机运行]按钮。

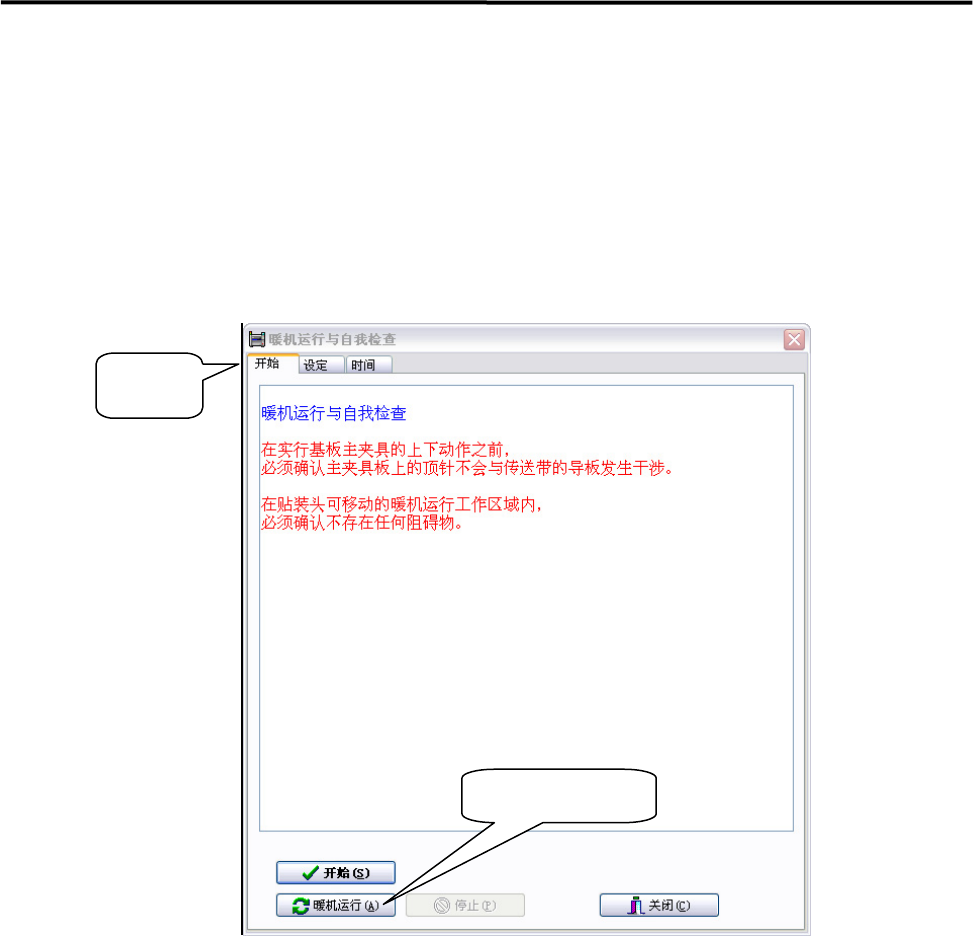

如果打开了[开始]选项卡，会发现有[开始]按钮和[暖机运行]按钮，如果点击[开
始]按钮，只能实行 1 个循环的暖机运行就会停止，无法进行充分的暖机运行。
开始
选项卡
暖机运行按钮
⑦ 进行 5～10 分钟左右的暖机运行。
在时间到达后，点击[停止]按钮，停止暖机运行。
⑧ 擦除剩余的油脂。
对滚珠丝杠的螺母部、直线导杆的滑块以及各轴可动范围端部附近积存的剩余油
脂加以擦除。另外在擦除油脂时，请使用没有线头的无纺布等进行擦拭。
【注释】 关于各轴的位置等，请参照第 3 章 机械部。
⑨ 对是否有油脂附着进行确认。
对飞散的油脂是否附着在各传感器、相机、传送带以及传送带周围、ANC 等物品
上进行确认。如果发现有附着油脂，请用无纺布等加以擦除。
【注释】 特别是关于相机镜头的清扫方法，请参照第 3 章 机械部。
