1．安装施工 1-4
生产线配置
一般情况下，在生产线配置时，首先要对重量较重的物体进行定位。如下图所示，
以回流焊机为基准，对上流侧、下流侧的各个设备进行生产线配置。
基准
装机载 片机贴 回流 机焊 送传带 卸机载
【注释】 为了通畅地搬送基板，机器之间换载部分的设置非常重要。如下图所示，在上流侧
机器和下流侧机器之间的间隙要在 5mm 以下，而且，还要留出 0～0.5mm 左右的
高度差。
0～ 0. 5mm
5mm以下
下流侧 上流侧
1．安装施工 1-5
安装施工
在接通电源时，请不要触摸电气零部件的端子等。否则会有触电、装置出现故障等
危险。
警告
警告
请务必将设备本体连接上地线。否则会有触电、受伤的危险。
【安装施工时的注意事项】
① 调节底脚能够使底座部分在大约 2°的范围内发生动作为正常操作状态。
在固定底座部分时，请不要将安装螺栓泥拧紧过度。
否则会有将螺栓折断的可能性。
② 在贴片机运输时或者在安装施工时，请注意不要对调节底脚施加过大的
外力。在将吊起的贴片机安置在地面上时，请注意保持贴片机的水平
状态，缓慢将其降下。
2°
如果施加过大的外
力，该部分会有折断
的可能性。
安装螺栓
固定螺母
调节底脚
1．安装施工 1-6
水平度调整
【步骤】
① 将贴片机移动到指定的场所。

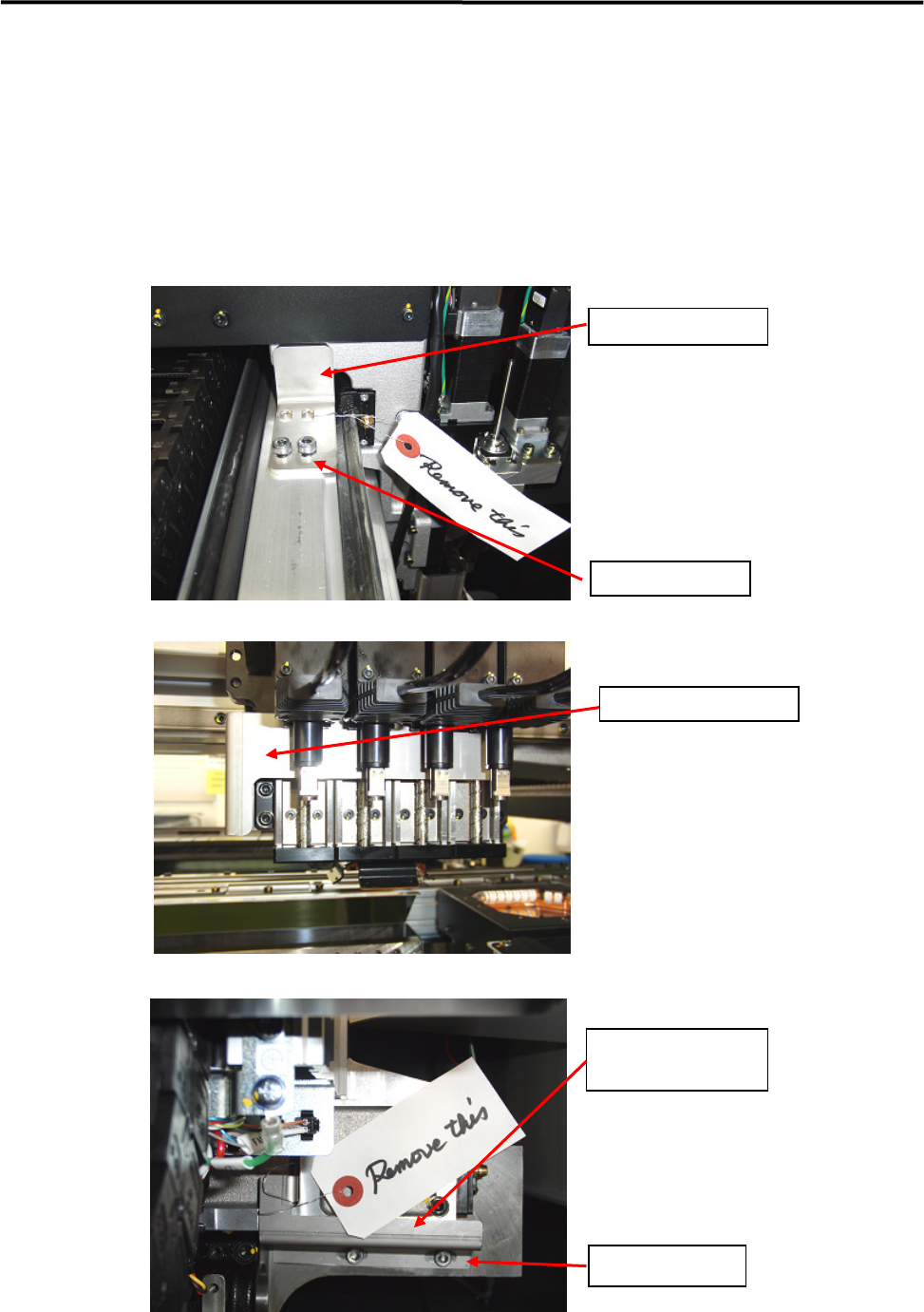

② 将使铁装头固定在 X 轴贴装臂的螺栓、固定 Z 轴的金属件、固定 X-Y 轴的金属件
等全部拆卸下来，通过手动操作分别对贴装头在 X 轴方向、X 轴贴装臂在 Y 轴方
向的动作加以确认。
X 轴固定金属件
固定螺丝
贴装头固定金属件
Y 轴固定金属件
左右２个部位
固定螺丝
注： 固定金属件在下次搬运时还需要加以使用，请注意保管。
