4．电气部 4- 4 DO 操作 可以对各个机构操作的状态(ON 或者 OFF)进行变更。 “1” 表示 ON， “0” 表示 OFF。 如果点击画面上的 “0” ，就会变成 “1”； 反之，点击 “1” 就会变成 “0” 。 在与画 面显示发生变化的同时， 该机构操作也开始运行。 通过这一功能，就可以在错误发生 时对机构操作是否正常运行等情况进行确认。另外通过 DO 操作，使机构操作运行， 传感器感知到这一情况后就会将结果显示在 DI…
4．电气部
4-
3

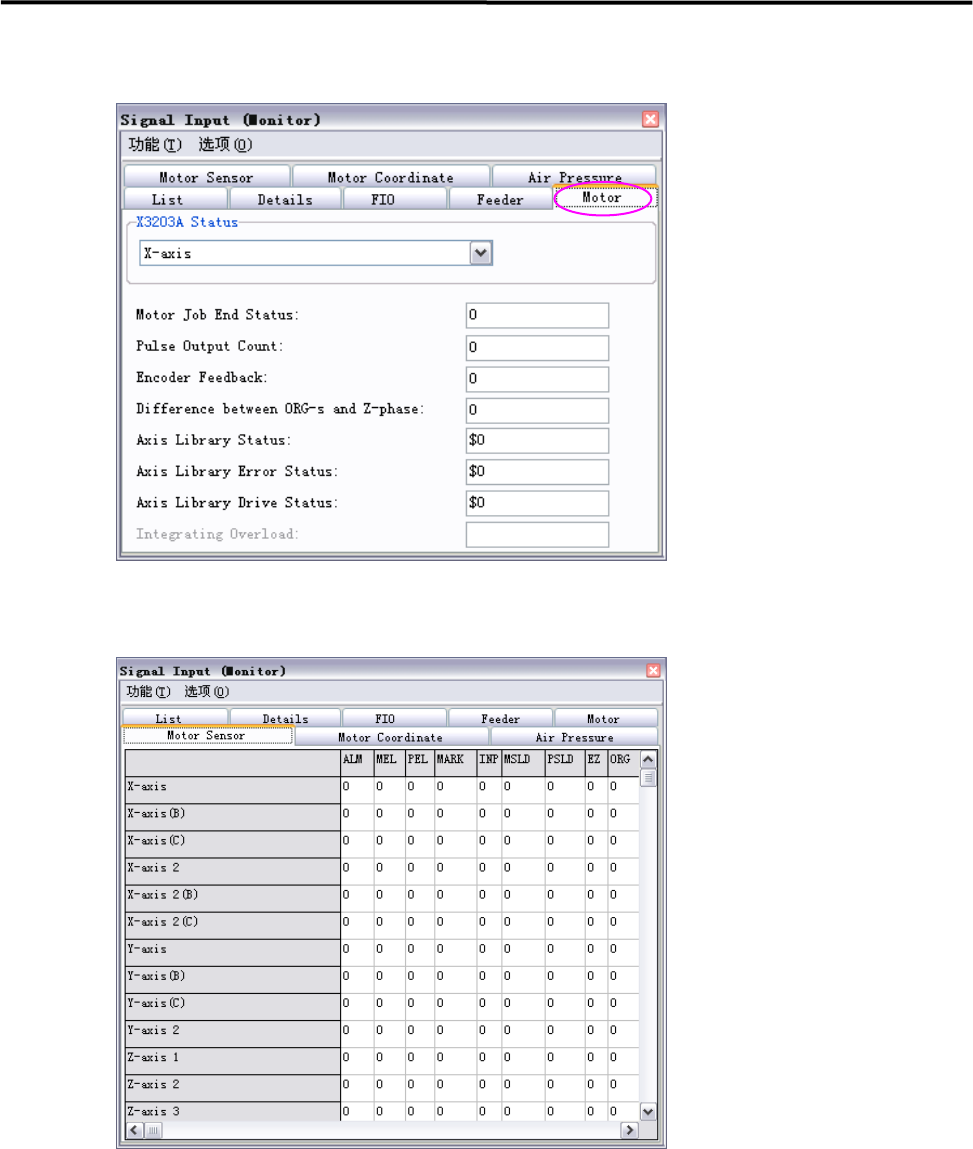

■ 马达
■ 马达传感器
【项目】
ALM: (Alarm) 报警
MEL: (Minus End Limit) 负极限
PEL: (Plus End Limit) 正极限
MARK: (Mark) 标记
INP: (In Position) 在位
MSLD: (Minus Slow Down) 负慢降
PSLD: (Plus Slow Down) 正慢降
EZ: 0相
ORG: (Origin) 原点
4．电气部
4-
4
DO 操作
可以对各个机构操作的状态(ON 或者 OFF)进行变更。“1”表示 ON，“0”表示 OFF。
如果点击画面上的“0”，就会变成“1”；反之，点击“1”就会变成“0”。在与画
面显示发生变化的同时，该机构操作也开始运行。通过这一功能，就可以在错误发生
时对机构操作是否正常运行等情况进行确认。另外通过 DO 操作，使机构操作运行，
传感器感知到这一情况后就会将结果显示在 DI 上。
对于用地址编号和位码(0 到 7 之间的数字)组合而成的各机构操作的名称，通过数字
输出(详细)面板就可以进行确认。
警告
如果实施 DO 操作，指定的机构操作就会运行。在实施 DO 操作时，请不要将头或者
手等身体的一部分探进贴片机或者矩阵盘送料器内，
否则可能会受到伤害。另外还要对贴片机或者矩阵盘送料器周围的人员是否有受伤
的危险等情况进行确认。
注意
在实施 DO 操作时，请不要在贴片机或者矩阵盘送料器内放置障碍物，
否则可能会使贴片机或者矩阵盘送料器受到损坏。
【菜单】 手动>DI/DO 信号>Signal Input（Control）
■ 数字输出(一览)……未使用
■ 数字输出(详细)……未使用

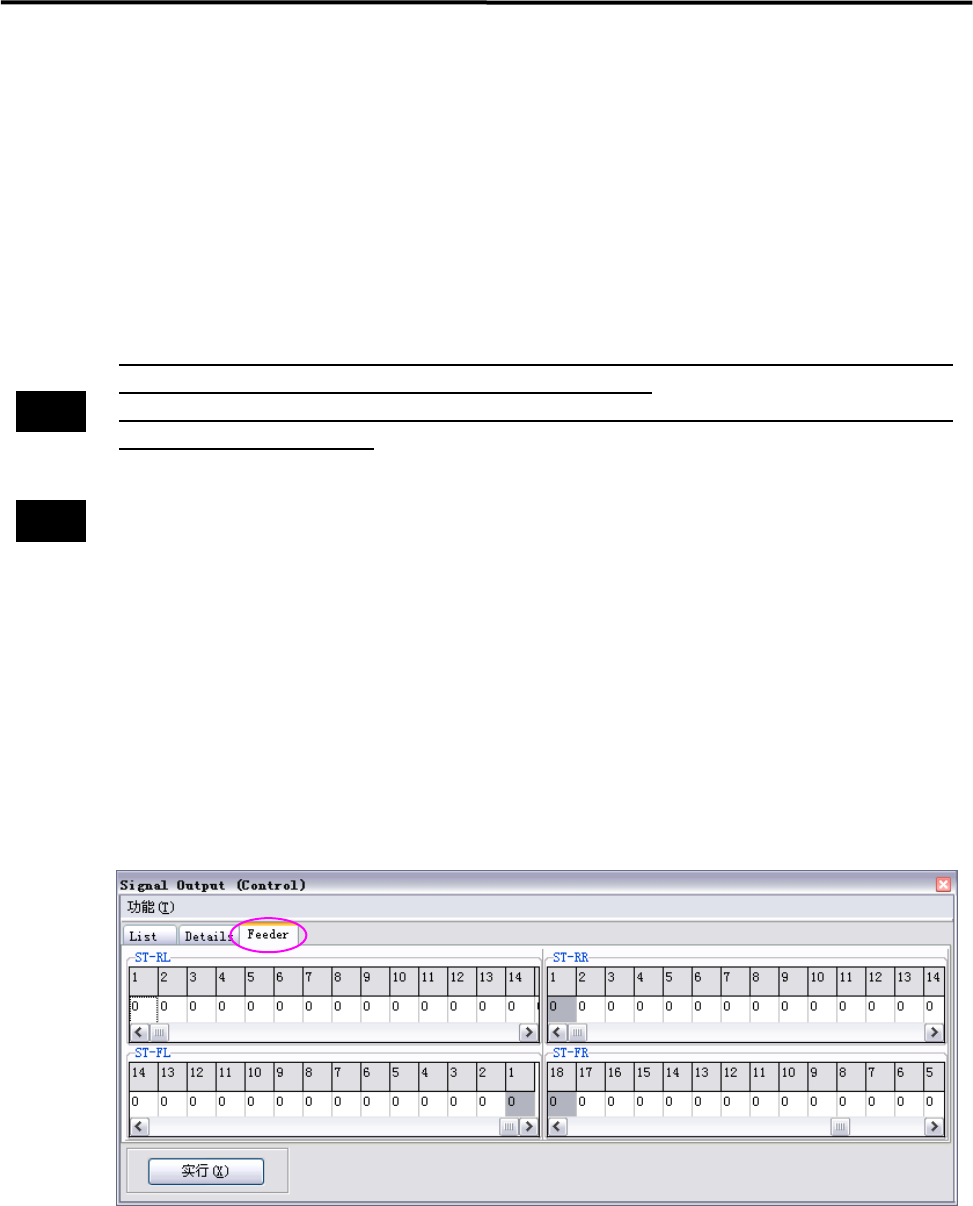

■ 送料器
可以对在前/后送料器固定架中装载的元件送料器进行操作。
【操作】
① 通过左右滚动条，在画面上显示出想要进行操作的送料器序号。
② 点击想要进行操作的送料器的站号“0”，使之变为“1”。
③ 点击<实行>按钮，送料器将进行 1 次元件的搬送动作。
4．电气部
4-
5

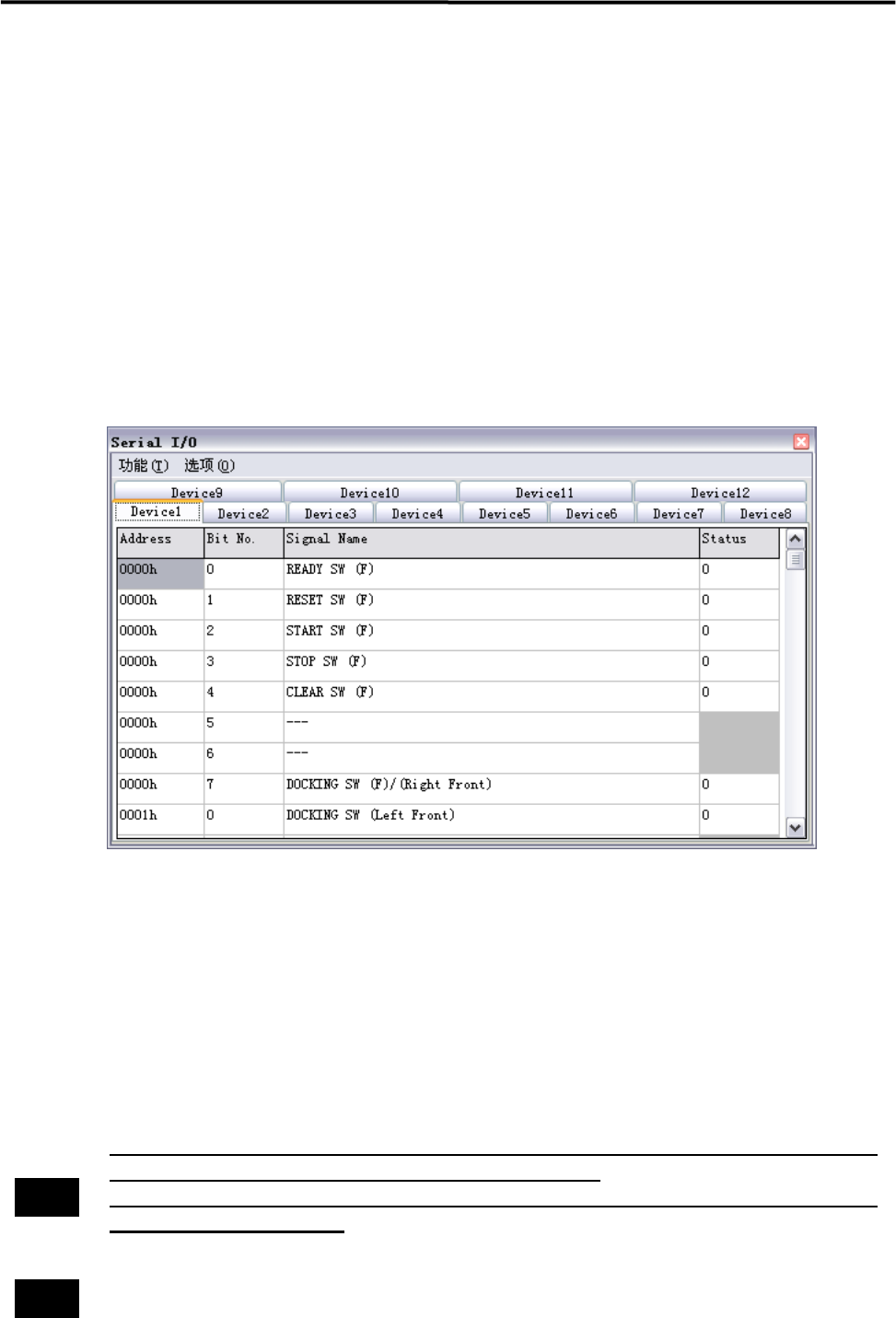

串行 I/O
■ 串行 I/O 分配表
串行 DO （Device 1、3、5、7、9、11、13、15）
串行 DI （Device 2、4、6、8、10、12、14、16）
【操作】
① 将光标置于想要操作的机构操作状态栏的单元格上，然后点击。
② 显示将会从 1（ON）变为 0（OFF）或者从 0（OFF）变为 1（ON），与此同时，机构
操作将会实际动作。
【例】
● 当使基板定位销上/下动作时
① 选择“手动>DI/DO 信号”，将显示出［串行 IO］的窗口。
② 选择［Device1］选项卡。
③ 如果点击“基板定位销”的状态栏，显示将从“0”变为“1”，基板定位销将会上
升。此时请对［Device2］选项卡中“基板定位销上”的状态栏也从“0”变为“1”
加以确认。
④ 如果想要使基板定位销下降时，可再一次点击［Device1］选项卡中“基板定位销”
的状态栏。显示将从“1”返回到“0”，基板定位销就会下降。同时，［Device2］
选项卡中“基板定位销上”的状态栏也会从“1”返回到“0”。
警告
如果实施 DO 操作，指定的机构操作就会运行。在实施 DO 操作时，请不要将头或者
手等身体的一部分探进贴片机或者矩阵盘送料器内，
否则可能会受到伤害。另外还要对贴片机或者矩阵盘送料器周围的人员是否有受伤
的危险等情况进行确认。
注意
在实施 DO 操作时，请不要在贴片机或者矩阵盘送料器内放置障碍物，
否则可能会使贴片机或者矩阵盘送料器受到损坏。
