3．机械部 3-13 ② 如下图所示， 将 O 形环垂直安装到吸嘴口上， 并通过 O 形环的插入夹具将其轻 轻压入到根部。 ③ 与安装过滤器时同样，对过滤器、O 形环是否被正确安装进行确认。
3．机械部
3-12

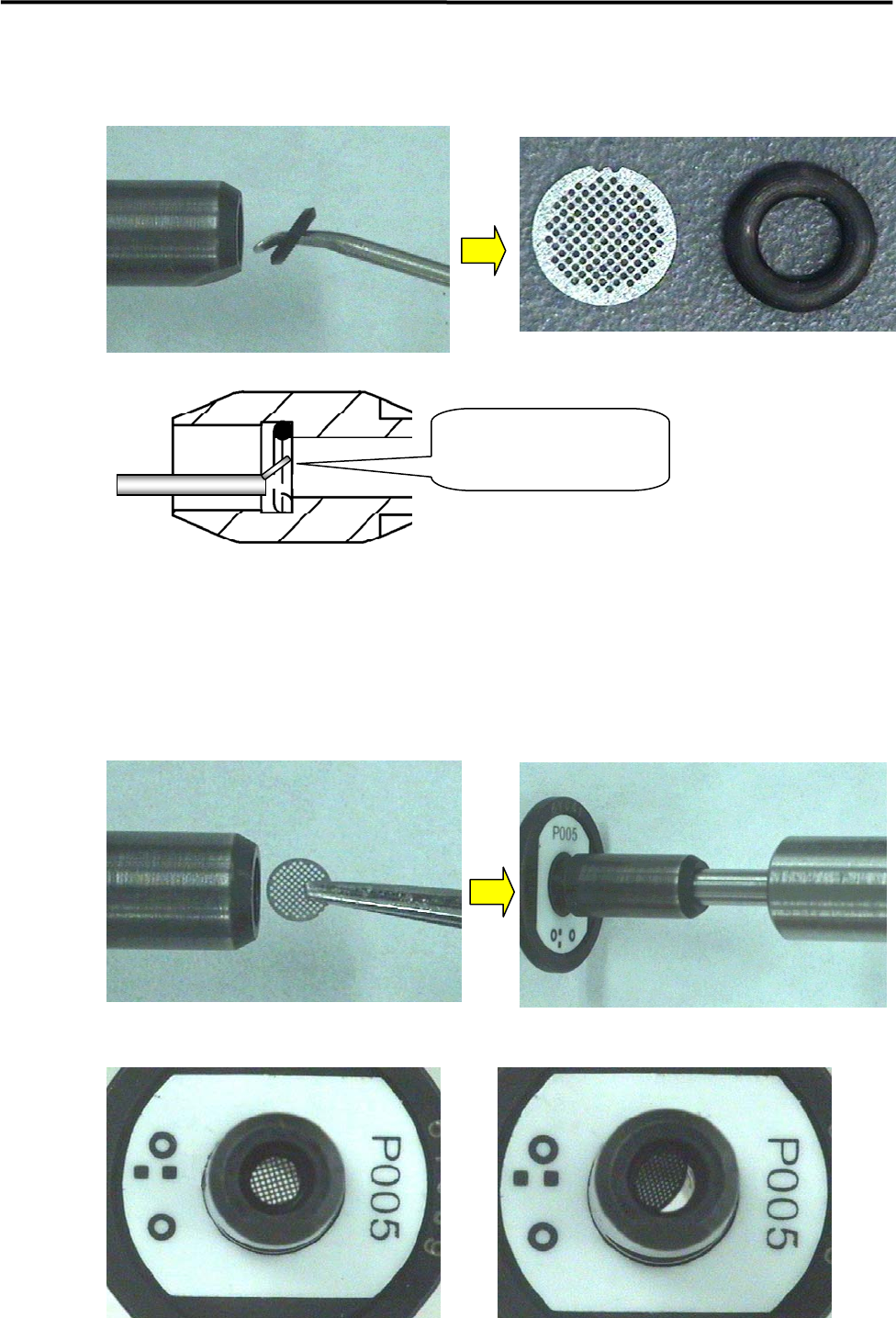

② 将夹具的前端部插入 O 形环和吸嘴的座面之间，注意不要使 O 形环从夹具上掉
落的同时，从吸嘴上拔出 O 形环。
将夹具的前端插入 O 形密封
圈和吸嘴座面之间。
O 形环的放大图
■ O 形环和吸嘴过滤器的安装方法
【步骤】
① 使用销针套件将过滤器装入吸嘴，使用夹具对过滤器的形态进行修正。
正常状态 非正常状态
3．机械部
3-13
② 如下图所示，将 O 形环垂直安装到吸嘴口上，并通过 O 形环的插入夹具将其轻
轻压入到根部。
③ 与安装过滤器时同样，对过滤器、O 形环是否被正确安装进行确认。
3．机械部
3-14
ID 封签
吸嘴 ID 封签的粘贴方法
【步骤】
① 用工业酒精将封签被粘贴面上的油分、灰尘、水分等清除干净。
② 将吸嘴封签粘贴夹具的套环向上滑动到定位沟的位置。
③ 使用销针套件从剥离纸中将封签取出来。
④ 将封签的粘贴面朝上，使角度标记与套环端面的定位标记对齐，然后再装入夹
具。请注意此时不要用手触摸粘贴面。
⑤ 对封签是否平放在套环的底面上进行确认。
⑥ 将切口与夹具的定位标记对齐，然后再将吸嘴插入夹具内。
⑦ 向上滑动夹具的轴，使封签与吸嘴压紧。
吸嘴 ID 封签粘贴夹具
D 切口
轴
定位销
套环
定位沟
吸嘴 ID 封签
吸嘴
切口
ID 序号（P***）
3mm
【注释】 如果将轴从套环中拉出过长，就会脱落下来。在这种情况下，请将轴上的沟槽
与套环定位销的方向对齐，重新将轴轻轻地插入套环中。
部件名称 部件编号 备注
ID SEAL TOOL，ASSY. LG1-M8903-00 X ID封签粘贴夹具
