3．机械部
3-8
■ 硅脂的涂布
在吸嘴清扫或者清洗之后，请务必涂上硅脂。
吸取垫
吸嘴 ID 封签
涂布硅脂
● 吸嘴外周部
在虚线表示的外周部(参照上图)涂布少量硅脂，并用干燥的织布擦拭干净。
【注释】 请将硅脂涂布成极薄的皮膜。
● 吸取垫
为了防止橡胶的劣质化，要施加适当的油分。请在吸取垫的外周面上少量涂布
硅脂，并用干燥的织布擦拭干净。
【注释】 请将硅脂涂布成极薄的皮膜。
请不要过多地涂布润滑脂。如果涂布的过多，在空气回路及贴装元件上可能会
附着上污垢，造成贴装不良现象。
● 实施时期
每月一次左右
3．机械部
3-9
吸嘴座
● 吸嘴座的清扫
如果有灰尘或杂质侵入，可能会使保持吸嘴的滚轮、板簧的动作发生阻滞。这
也是吸嘴脱落事故的主要原因。所以，请定期对吸取压力进行确认，如果发现
异常（吸嘴容易拔出等），则加以清扫。
【注释】 由于位于吸嘴座内部的滚轮及板簧很小，在作业时请注意不要丢失。建议在准
备好备品之后再进行拆卸作业。

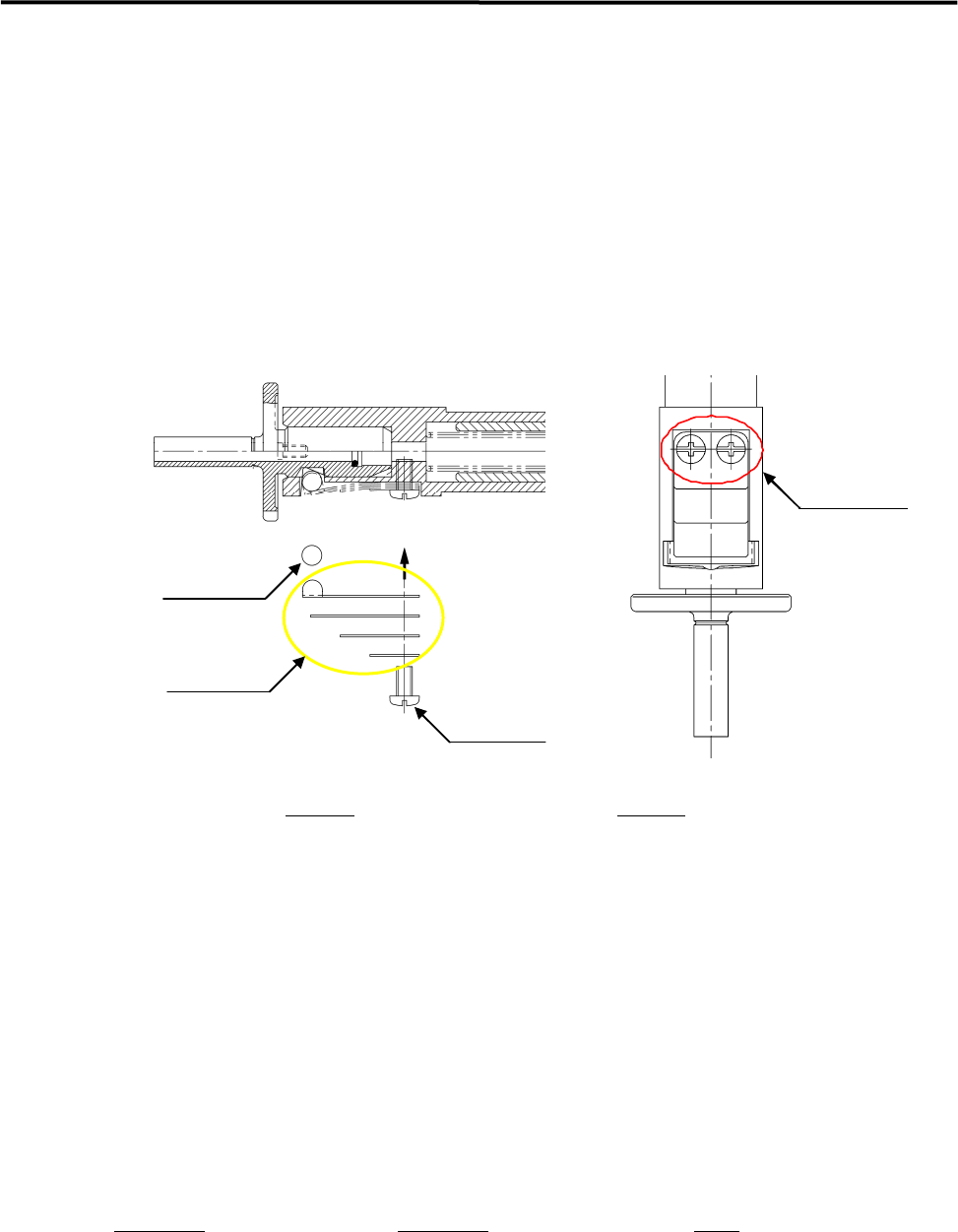

滚轮
板簧
盘头小螺钉
盘头小螺钉
侧面图 正面图
【步骤】
① 使用十字花型精密螺丝刀，将螺钉拆卸下来（2 个部位）。
取出板簧和滚轮。
② 清除吸嘴座滚轮的接触部分、滚轮、板簧上的灰尘及杂质，并对是否存在损伤
等进行确认（如果发现损伤等，请加以更换）。
③ 请在吸嘴座滚轮的接触部分及滚轮上适量涂上硅脂，然后按照拆卸时的相反步
骤进行安装。
● 实施时期
在吸取压力的确认点检中发现异常时、或者每月清扫 1～2 次。
部件名称 部件编号 备注
SCREW,BIND.HEAD LC1-M71GN-30X 盘头螺钉
PIN,PARALLEL LC6-M71AY-00X 平行销
LEAF,SPRING 1 LC6-M714R-00X 板簧 1
LEAF,SPRING 2 LC6-M714S-00X 板簧 2
LEAF,SPRING 3 LC6-M714T-00X 板簧 3
LEAF,SPRING 4 LC6-M714U-00X 板簧 4
【注释】 弹簧卷轴具有使用期限，请定期更换。
（吸嘴更换的动作次数为 50 万次左右）
3．机械部
3-10
O 形环
吸嘴内部的 O 形环如果发生劣化出现龟裂等现象时，可能会造成漏气，使最大
空气压力（负压）减少，对元件吸取等产生恶劣影响。请对最大空气压力是否
减少进行确认，如果吸嘴部分存在该原因，请更换 O 形环。
【步骤】
① 将 O 形环从吸嘴上拆卸下来，采用吹气方法对吸嘴内部进行清扫。
② 将新的 O 形环从吸嘴的后端插入到位。
③ 在 O 形环接触到吸嘴内部的底部之后，再轻轻地将 O 形环插入夹具拔出。
④ 在更换 O 形环之后，请将吸嘴安装到贴装头上，并对吸嘴堵塞进行确认。
)
吸嘴过滤器
【注释】 请不要在 O 形环上涂布硅脂等，否则会造成吸嘴堵塞。
吸嘴过滤器
吸嘴过滤器是为了防止吸嘴内部侵入灰尘或者杂质而设，另外，还可以防止灰
尘及杂质堵塞造成的吸嘴退避动作不良现象。请定期对其进行清扫。
【步骤】

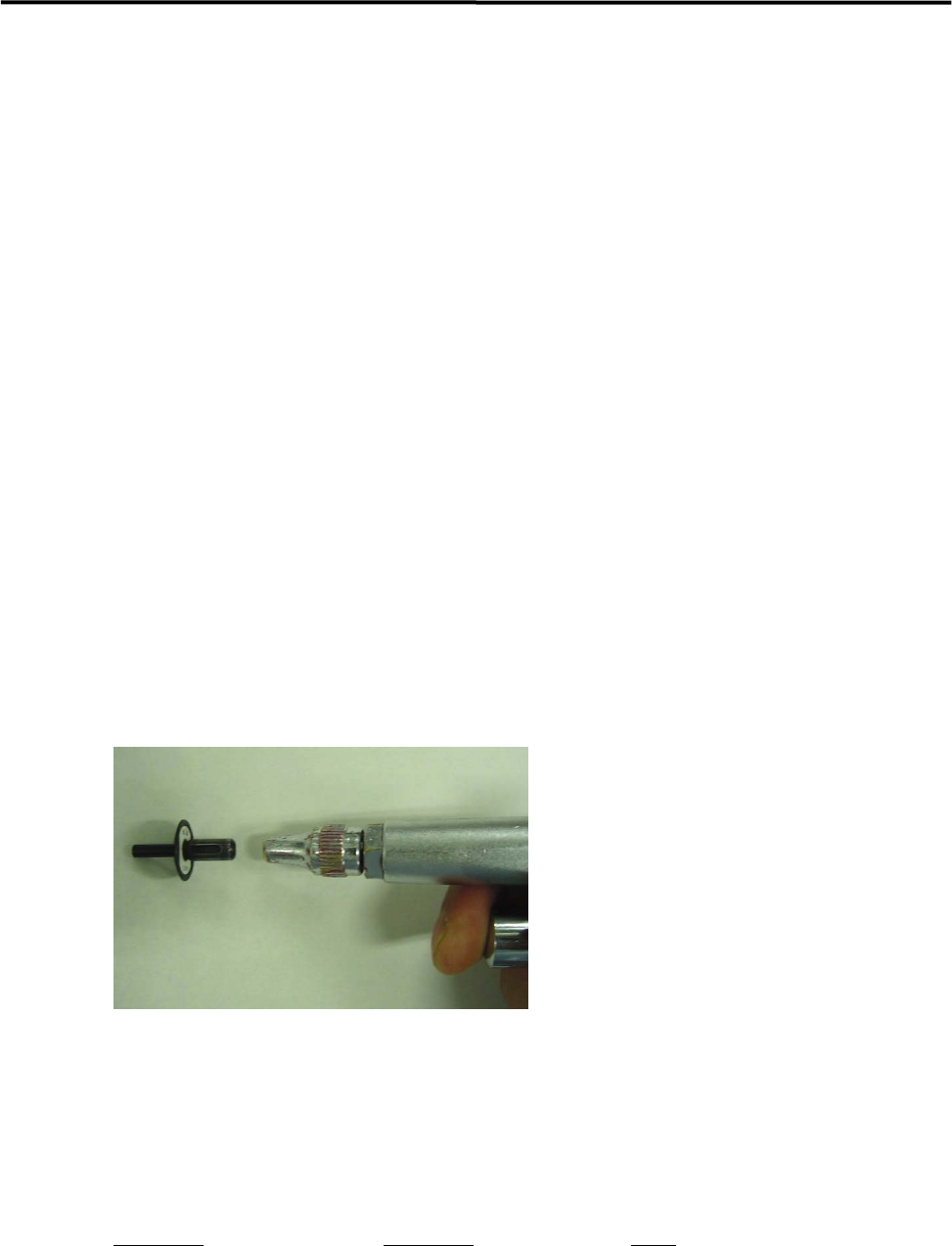

请从吸嘴座的插入侧进行吹气清扫。
【注释】 在通常情况下，通过吹气清扫就完全可以，但是在污垢较为顽固无法清除的情
况下，请将 O 形环和过滤器拆卸下来进行清扫。
【注释】 过滤器适用的吸嘴
P005、P006、P013、P018、P019、P020 以及特制吸嘴
吸取孔径较大（φ1.0 以上）的吸嘴，更容易吸入灰尘及杂质等。
部件名称 部件编号 备注
O RING LC1-M77A5-90X
FILTER,NOZZLE 15 LC6-M771Y-00X
REMOVER,O-RING LC1-M861R-01X O形环拆卸夹具
PIN(O RING) LC6-M8911-00X O形环插入夹具
