1．安装施工 1-4 生产线配置 一般情况下，在生产线配置时，首先要对重量较重的物体进行定位。如下图所示， 以回流焊机为基准，对上流侧、下流侧的各个设备进行生产线配置。 基准 装机 载 片机 贴 回流 机 焊 送 传带 卸机 载 【注释】 为了通畅地搬送基板， 机器之间换载部分的设置非常重要。 如下图所示， 在上流侧 机器和下流侧机器之间的间隙要在 5mm 以下，而且，还要留出 0～0.5mm 左右的 高度差。 0 ～ 0. 5m m …
1．安装施工 1-3
贴片机的吊装方法
如下图所示，使用吊装臂、钢丝绳进行吊装作业。
＊下图为 M20 的情况。
钢丝绳
吊装臂
正面图
钢丝绳
吊装臂
侧面图
【注释】 在使用吊装臂时，请注意不要使钢丝绳接触到机器。
1．安装施工 1-4
生产线配置
一般情况下，在生产线配置时，首先要对重量较重的物体进行定位。如下图所示，
以回流焊机为基准，对上流侧、下流侧的各个设备进行生产线配置。
基准
装机载 片机贴 回流 机焊 送传带 卸机载
【注释】 为了通畅地搬送基板，机器之间换载部分的设置非常重要。如下图所示，在上流侧
机器和下流侧机器之间的间隙要在 5mm 以下，而且，还要留出 0～0.5mm 左右的
高度差。
0～ 0. 5mm
5mm以下
下流侧 上流侧
1．安装施工 1-5
安装施工
在接通电源时，请不要触摸电气零部件的端子等。否则会有触电、装置出现故障等
危险。
警告
警告
请务必将设备本体连接上地线。否则会有触电、受伤的危险。
【安装施工时的注意事项】
① 调节底脚能够使底座部分在大约 2°的范围内发生动作为正常操作状态。
在固定底座部分时，请不要将安装螺栓泥拧紧过度。
否则会有将螺栓折断的可能性。

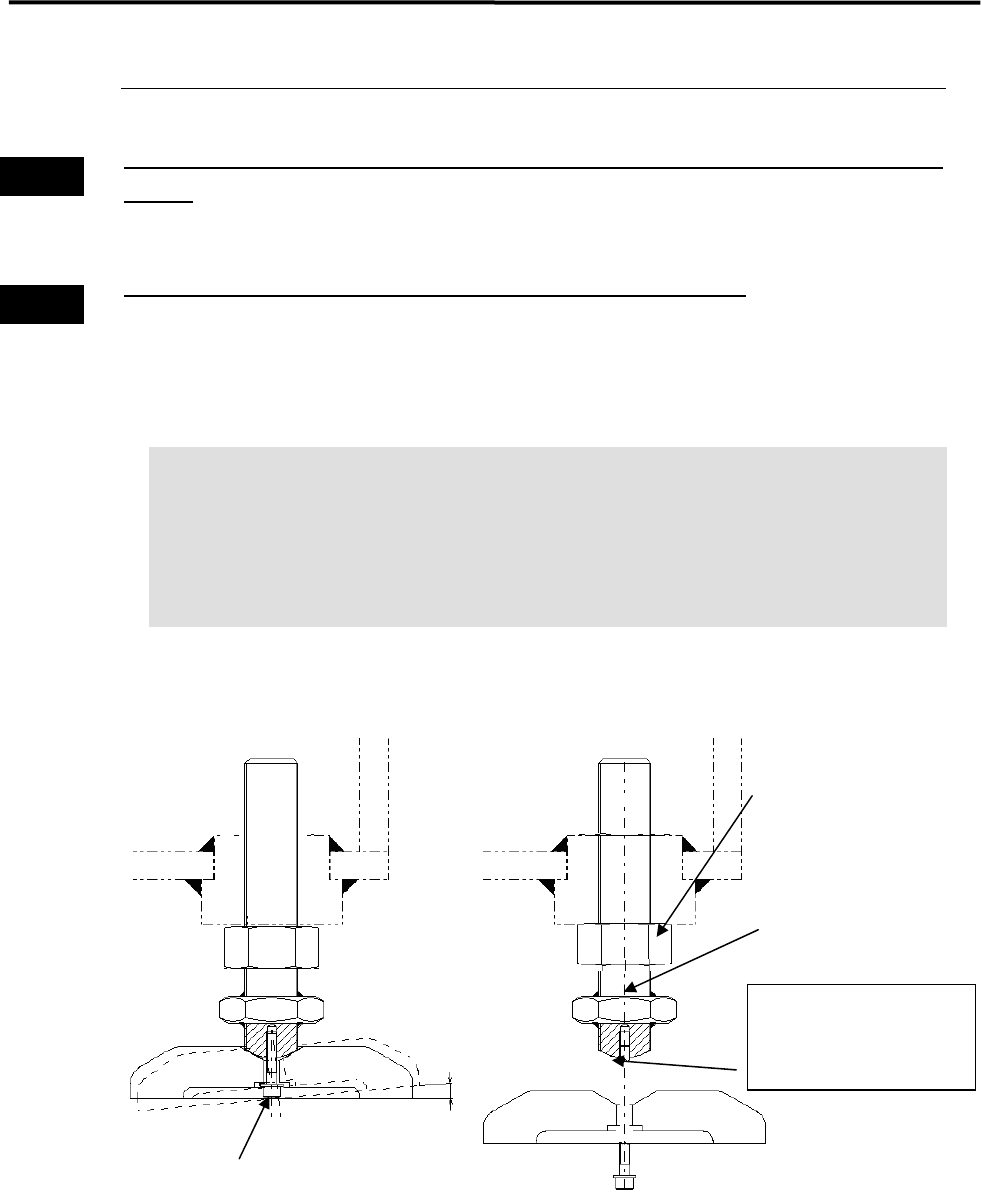

② 在贴片机运输时或者在安装施工时，请注意不要对调节底脚施加过大的
外力。在将吊起的贴片机安置在地面上时，请注意保持贴片机的水平
状态，缓慢将其降下。
2°
如果施加过大的外
力，该部分会有折断
的可能性。
安装螺栓
固定螺母
调节底脚
