1．安装施工 1-10

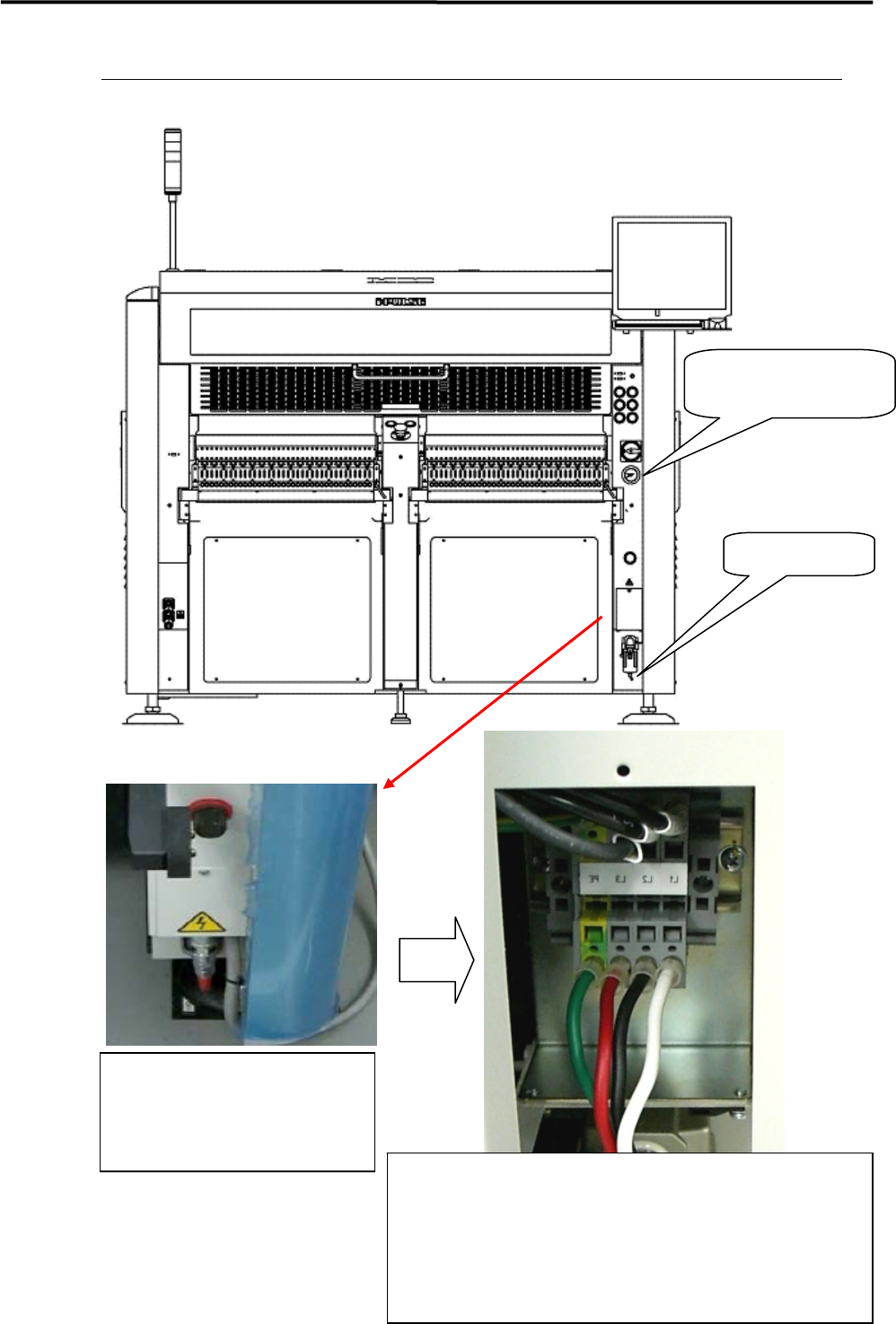

空气和电源的引入
过滤空气调节器
0.45MPa
气源接头
供给侧气源接头
65SN/85SN
(日东工器)等效品
电源规格：AC200/208/220/240/380/400/416/440V
三相 50/60Hz
电源容量：6.0[kVA]
使用电线：VCT 3.5mm2 以上 4 芯
压接端子：采用绝缘外皮的棒形端子
NICHIFU 制 型号：TMEV TC3.5-11(等效品可)
在右下角的罩盖内部，
设置有电源端子台。
请拆下罩盖，对电源线
进行接线作业。
1．安装施工 1-11
安装施工的补充说明
在构建生产线时，存在贴片机的水平度调整与生产线配置同时进行的情况，在保持
贴片机水平度的状态下对位置进行微调整时，IPULSE 公司是将贴片机在生产线上
进行粗定位之后，再使用油压起重器和垫板的 4 个套件使之达到水平，并对位置
进行微调整。

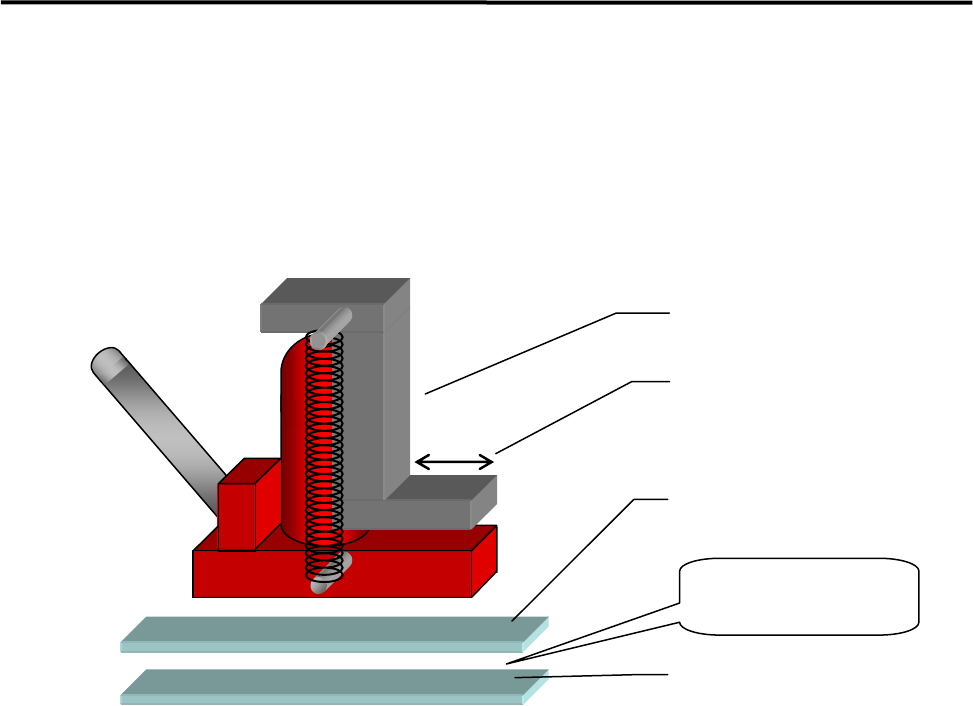

油压起重器
底座垫板 1
底座垫板 2
在垫板之间涂抹润
滑脂。
爪部幅度
【步骤】
① 为了润滑，在底座垫板 1 和底座垫板 2 之间涂上润滑脂。
② 将垫板套件配置在贴片机起重器的顶起点（4 个部位）附近。
③ 将起重器安置在各垫板的套件上，用起重器顶起贴片机。
④ 对贴片机进行水平度调整。
⑤ 在起重器顶起状态下，对位置进行微调整。
（由于在垫板之间涂有润滑脂，可以使贴片机移动。）
1．安装施工 1-12

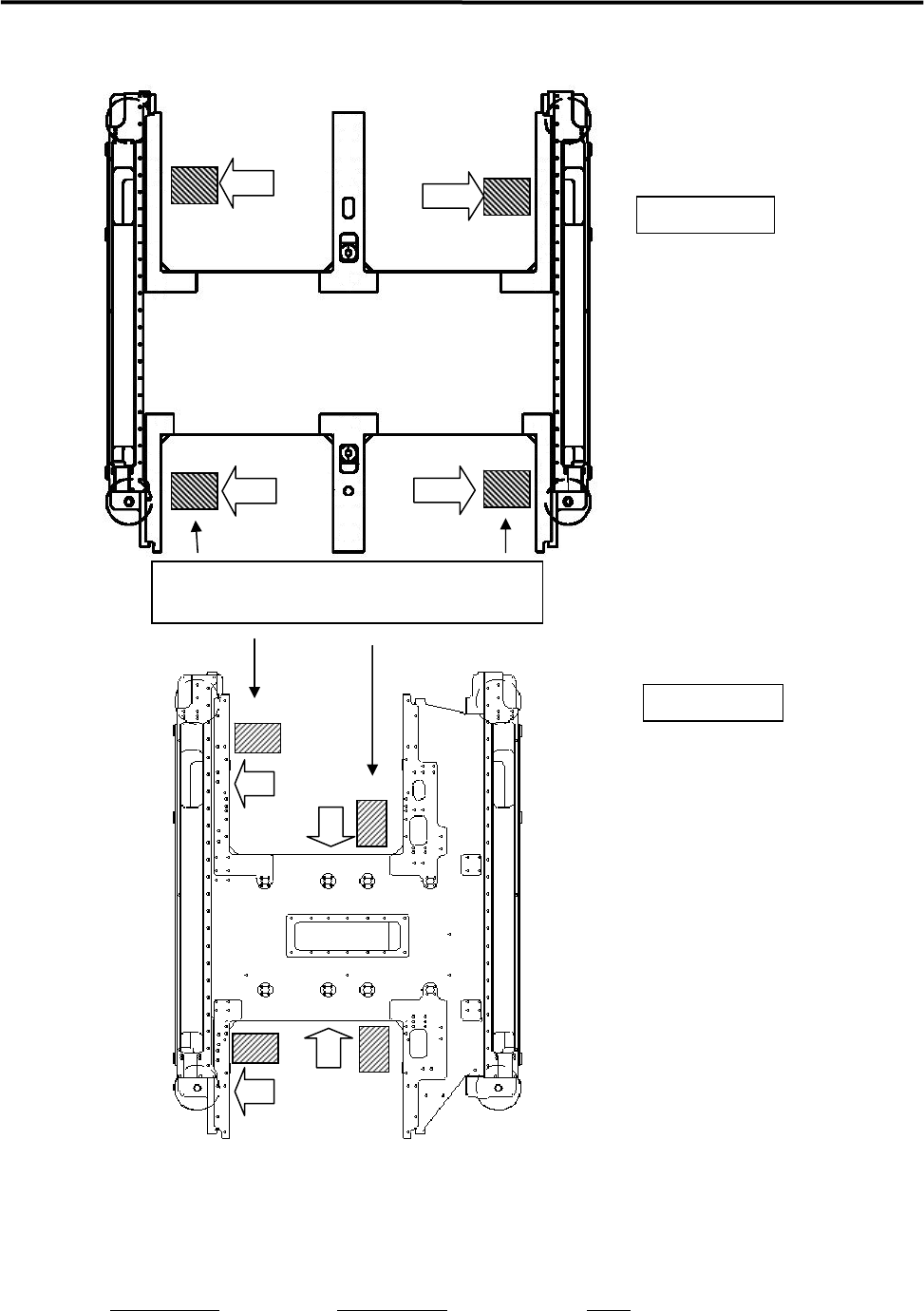

M20 底座
起重器顶起点
前侧/后侧各 2 个部位
M10 底座
【注释】 油压起重器应使用能够满足下列条件的产品。
容许载重：1.5 吨以上
爪部尺寸：幅度为 100mm 以上
零部件名称 零部件编号 备注
PLATE,BASE LG0-M8911-00X 用于垫板 1、2
