1．安装施工 1-12 M20 底座 起重器顶起点 前侧/后侧各 2 个部位 M10 底座 【注释】 油压起重器应使用能够满足下列条件的产品。 容许载重：1.5 吨以上 爪部尺寸：幅度为 100mm 以上 零部件名称 零部件编号 备注 PLATE,BASE LG0-M8911-00X 用于垫板 1、2
1．安装施工 1-11
安装施工的补充说明
在构建生产线时，存在贴片机的水平度调整与生产线配置同时进行的情况，在保持
贴片机水平度的状态下对位置进行微调整时，IPULSE 公司是将贴片机在生产线上
进行粗定位之后，再使用油压起重器和垫板的 4 个套件使之达到水平，并对位置
进行微调整。
油压起重器
底座垫板 1
底座垫板 2
在垫板之间涂抹润
滑脂。
爪部幅度
【步骤】
① 为了润滑，在底座垫板 1 和底座垫板 2 之间涂上润滑脂。
② 将垫板套件配置在贴片机起重器的顶起点（4 个部位）附近。
③ 将起重器安置在各垫板的套件上，用起重器顶起贴片机。
④ 对贴片机进行水平度调整。
⑤ 在起重器顶起状态下，对位置进行微调整。
（由于在垫板之间涂有润滑脂，可以使贴片机移动。）
1．安装施工 1-12
M20 底座
起重器顶起点
前侧/后侧各 2 个部位
M10 底座
【注释】 油压起重器应使用能够满足下列条件的产品。
容许载重：1.5 吨以上
爪部尺寸：幅度为 100mm 以上
零部件名称 零部件编号 备注
PLATE,BASE LG0-M8911-00X 用于垫板 1、2
1．安装施工 1-13
防锈油脂的清除
贴片机在出厂包装时，为了防锈（止锈），在 X/Y 各轴的滚珠丝杠及直线导杆的
表面涂布了通常必要润滑量以上的油脂。该防锈目的所涂布的油脂，通过各轴的驱
动就会将表面油脂加以消除，自然返回到适当量的油膜。
由于上述原因，在产品出厂后进行导入安装时，当初次对各轴进行驱动后，从表面
削去的油脂会积存在滚珠丝杠的螺母部、直线导杆的滑块部以及各轴的可动范围端
部附近。如果任凭这些剩余油脂进行积留就进行机器的高速运转，由于离心力及振
动的影响油脂会飞散到贴片机的内部，可能会附着到传感器及相机镜头、生产基板
等物品上。
因此，在贴片机安装设置完毕、初次进行原点获取操作后，请务必马上进行低速的
暖机运行，并根据需要，将各轴的剩余油脂加以擦除。
如果传感器及相机等物品上附着有油脂，有可能会造成贴片机无法正常动作。
【步骤】
① 对贴片机内部是否不存在基板及工具等残留物加以确认，然后进行原点获取操作。
② 打开[主菜单] > [手动] > [暖机运行]。
③ 打开[暖机运行与自我检查画面] > [设定] 选项卡。

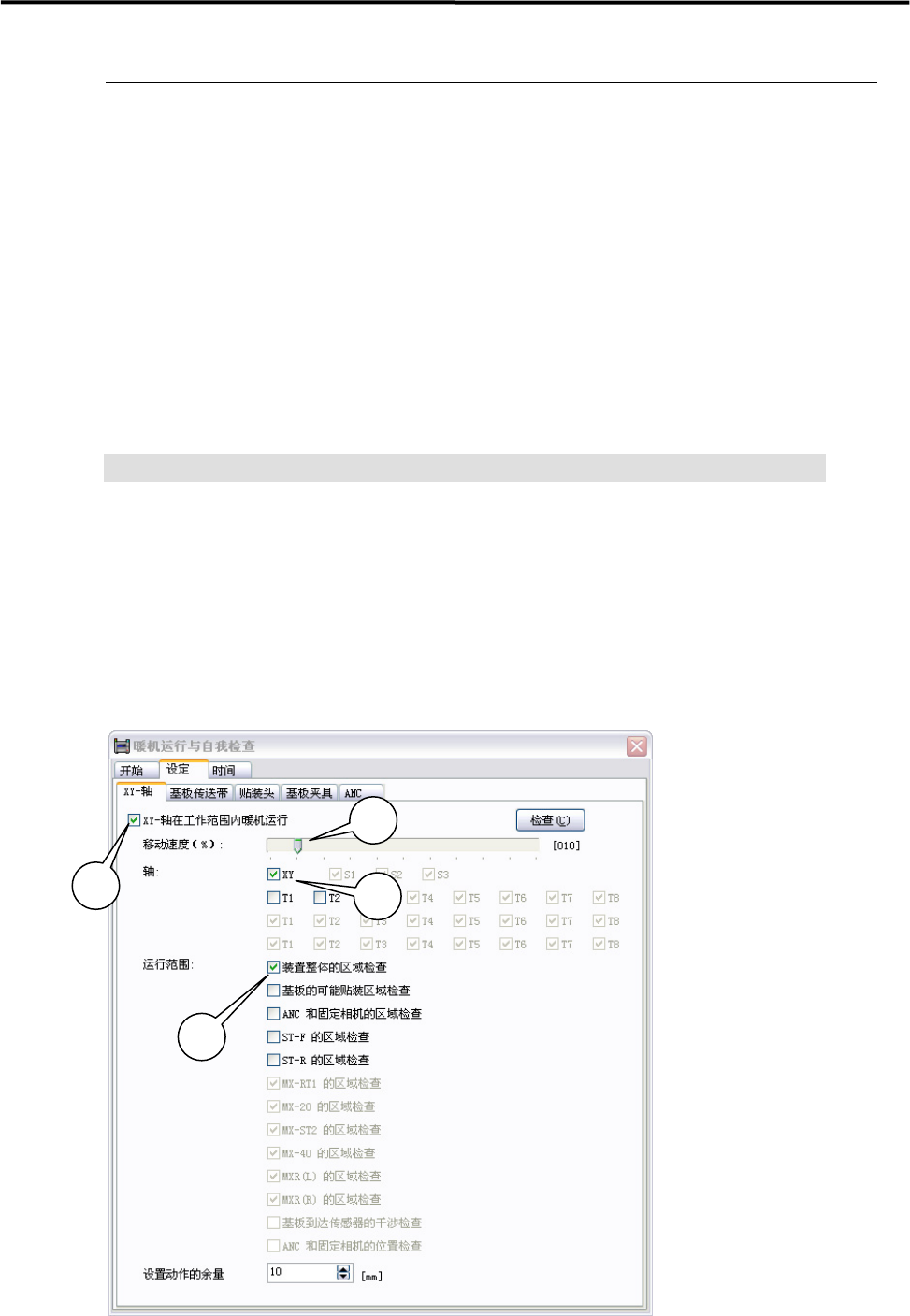

④ 打开[XY 轴]选项卡，按照下图所示进行设定。
1
2
3
4
注意：不必勾选其它的
项目。
4：在[运行范围]项目
中勾选上[装置整体
的区域检查]。
3：在[轴]项目中勾选
上 XY。
2：将[移动速度]的滚
动条设定为 10%。
1：勾选上[XY 轴在工
作范围内暖机运行]。
