③ 在设置单体机器的情况下，可通过旋转调节底脚对基板的搬送高度进行调整，使
其达到基准设备的传送带高度（900±20mm）（注）。在对应 SMEMA 规格的情况
下，其高度为 950±20mm。
④ 在生产线与前工序联结的情况下，要与前工序的传送带轨道高度相匹配。
)

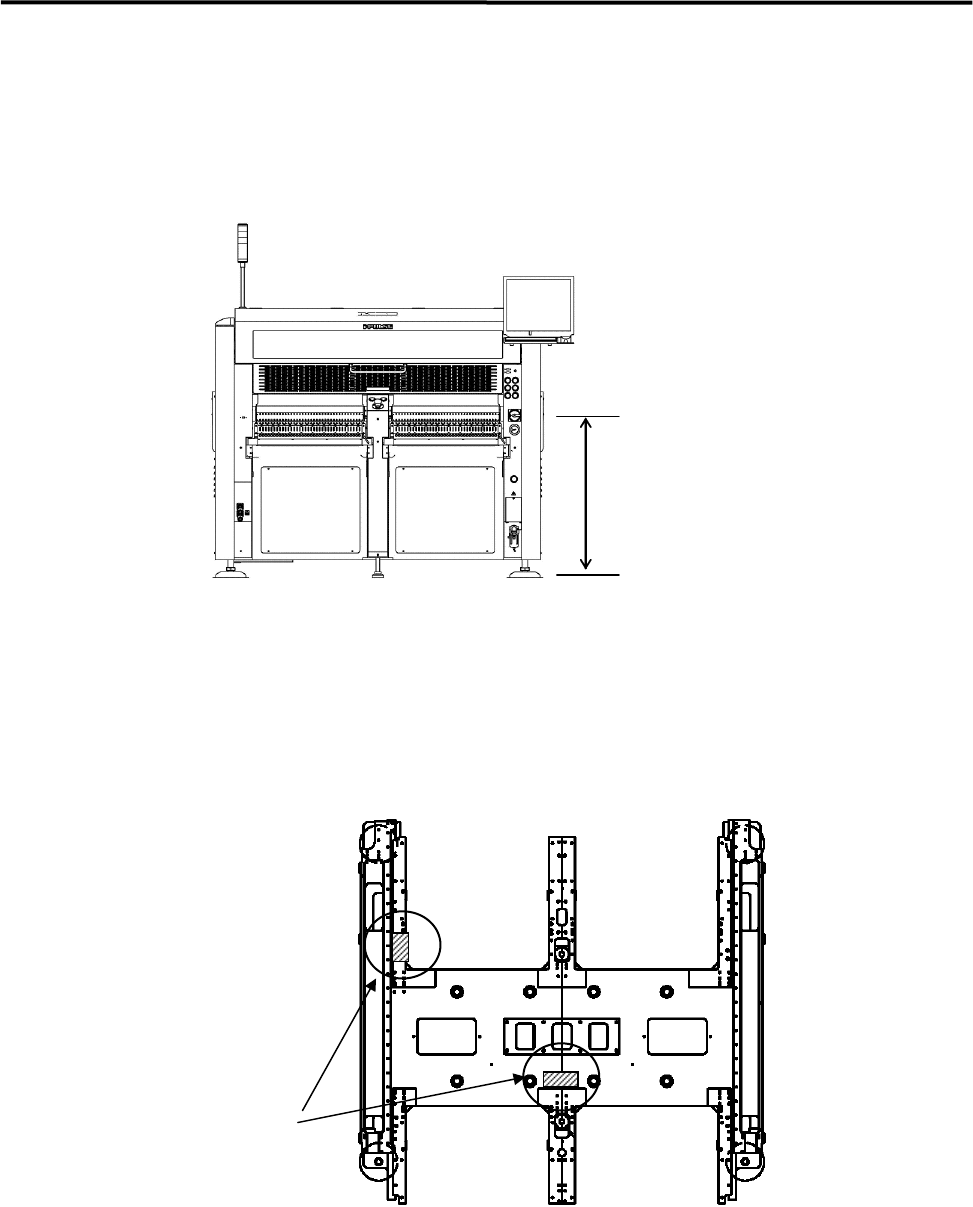

生产线配置
900± 2 0mm
或者
950± 2 0mm(SMEMA 格规 )
注：在 CFB 台车规格的情况下，为 900 mm。
＋20
－10
【注释】 在旋转调节底脚时，请使用公称尺寸为 46mm 的单口扳手（用于 M30 螺母）。
⑤ 将水平仪放置在底座部，一边进行测定，一边对前后、左右进行微调整，直至达
到水平。另外，在微调整的同时，还要与前工序传送带轨道的位置加以匹配。
)
安装施工的补充说明
水平仪设置场所
⑥ 在底座部达到水平后，对是否能够确保前工序搬送传送带与贴片机搬送传送带的
位置高度进行确认。
⑦ 在 X 轴贴装臂上设置水平仪（为防止 X 轴贴装臂的扭曲），并对其进行微调整，
使 X 轴贴装臂在前侧时与向内侧移动时的水平仪读取值的差值在 1 个刻度以下。
1．安装施工 1-8
从前侧观看时 从内侧观看时
⑧ 将调节底脚的螺母拧紧固定。
【注释】 在拧紧固定调节底脚的螺母时，请使用公称尺寸为 46mm 的环口扳手或者单口扳手。
⑨ 将电源线、接地线加以连接。对于可能会对贴片机造成噪音影响的机器，请务必
用另外的系统进行连接。
⑩ 在贴片机内部的过滤空气调节器的气源接头上，按照下图所示的要领，将供给侧
的气源接头 65SN 或者 85SN（日东工器）的等效产品加以连接。在配管之后，请
对过滤空气调节器的指示压力是否显示为 0.45MPa 进行确认。
1．安装施工 1-9
LCD 显示器及平衡器的安装
在 M10 及 M20 中，为了防止自动运转时 LCD 显示器的振动，在 LCD 显示器上追加
设置了平衡器。在产品出厂时，已将平衡器拆卸下来，并将配重固定在内部的板上，
与显示器分别包装加以出厂。
当收到产品后，在将平衡器安装到显示器上时，请将配重的固定螺丝确实拆卸下来。
下面，将详细说明固定平衡器及配重的步骤。
① 将平衡器安装在显示器的背面上部（请参照上图）。
② 图 1 显示了平衡器的整个组件。
③ 在平衡器组件的内部备有配重，通过胶垫与板附着（请参照图 2）。
④ 在产品出厂时，为防止配重脱落，用螺钉及螺母（板内侧）加以固定。
(请参照图 2)。
⑤ 在将平衡器安装到显示器之前，清拆下固定螺钉及螺母。
注：在拆卸固定螺钉及螺母时，请在与显示器安装时的状态下进行实施（图 1）。
如果在配重位于下部的状态下（图 3）进行拆卸，与胶垫的附着可能会剥离。
平衡器
图1 图2 图3
胶垫
配重
螺母
螺钉
