3．机械部
3-2

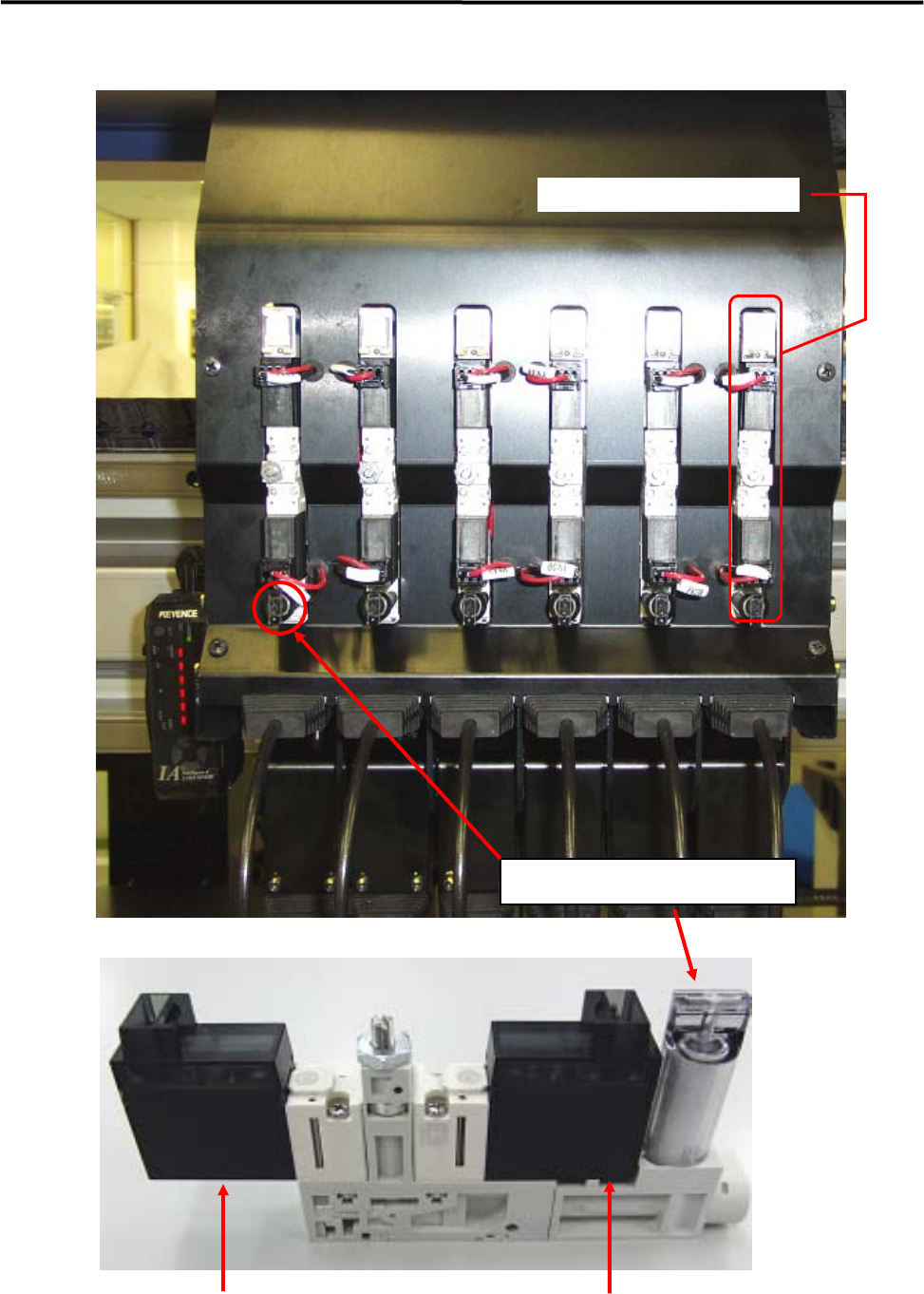

贴装头管线部
空气过滤器盖
电磁阀（６个）
供给阀
LE6-M71A2-B0X
破坏阀
LE6-M71A2-C0X
3．机械部
3-3
■ 空气回路
为了保持贴片机的精度和贴装率，请定期对从空气过滤器总成到吸嘴座的空气
回路进行清扫。
【步骤】 在拆除吸嘴的状态下，进行数秒钟的真空破坏操作。
● 实施时期
每星期一次左右
■ 空气过滤器
【步骤】 将过滤器壳体从阀门总成上拆取下来，从壳体内取出过滤器滤芯。然后对白色
的过滤器是否存在污垢进行检查。如果污垢比较严重时，应将其更换为新的过
滤器滤芯。如果空气过滤器的壳体出现污垢时，请用水或者稀释的中性清洗剂
进行清洗，然后加以充分干燥。
● 实施时期
每星期一次，或者在粉化错误发生时
部件名称 部件编号 备注
FILTER ELEMENT LE6-M71A2-E0X 过滤器滤芯
■ 真空发生器
【步骤】 对消声器元件进行目视点检，如果污垢严重就更换为新的消声器元件。另外，
对最大空气压力进行测定，并对真空发生器的负压发生能力进行检查。
)
贴装头堵塞/吸嘴堵塞及电磁阀故障的确认
● 实施时期
每星期一次
3．机械部
3-4
贴装头堵塞/吸嘴堵塞及电磁阀故障的确认
请按照下列方法，每星期１次进行确认。
■ 电磁阀的点检
在电磁阀的切换阀上，有可能嵌入异物，出现漏气等现象。在漏气时，即使处
于［吸取 OFF］状态下，也会变为［吸取 ON］的状态。
由于发生该不良状态，会使得元件贴装后无法吸取 OFF，极有可能发生「部品
被带回」的现象。
● 通过“手动＞空气压力测定”进行确认
①最大空气压力的确认
在吸取 ON 状态下，按住贴装头的前端，对空气压力进行确认。如果压力在“600”
以上则为正常。
②贴装头堵塞的确认
在贴装头上没有装配吸嘴的状态下，使之处于吸取 ON，对空气压力进行确认。
如果压力在“40”左右则为标准值。在吸嘴交换时的负压检查状态下，如果压
力在“120”以上则会发生错误。
③吸嘴堵塞的确认
在贴装头上有吸嘴装配的状态下，使之处于吸取 ON，对空气压力进行确认。每
个吸嘴都已经设定了「吸嘴堵塞判定值」。如果未达到判定值，则为正常；如
果在判定值以上，则说明发生了吸嘴堵塞错误。
④电磁阀切换不良的确认
使吸取处于 OFF 状态，对空气压力是否发生变化进行确认。
- 按住贴装头/吸嘴的前端，对空气压力是否发生变化进行确认。
- 多次进行 ON/OFF 操作，对空气压力的变化进行确认。
如果在吸取 OFF 状态下数值发生变化，可以判断认为吸取用电磁阀出现漏气现
象。
【注释】 请不要对电磁阀进行拆解。如果进行了拆解，则不在生产厂商的保修范围之内。
部件名称 部件编号 备注
VALVE LE6-M71A2-B0X 供给阀
VALVE LE6-M71A2-C0X 破坏阀
【注释】 在正式场合下，需要根据数字负压计的表示数值进行精度确认。
部件名称 部件编号 备注
MANOMETER ASSY. LC1-M89A5-00X 数字负压计组件
