1．安装施工 1-9
LCD 显示器及平衡器的安装

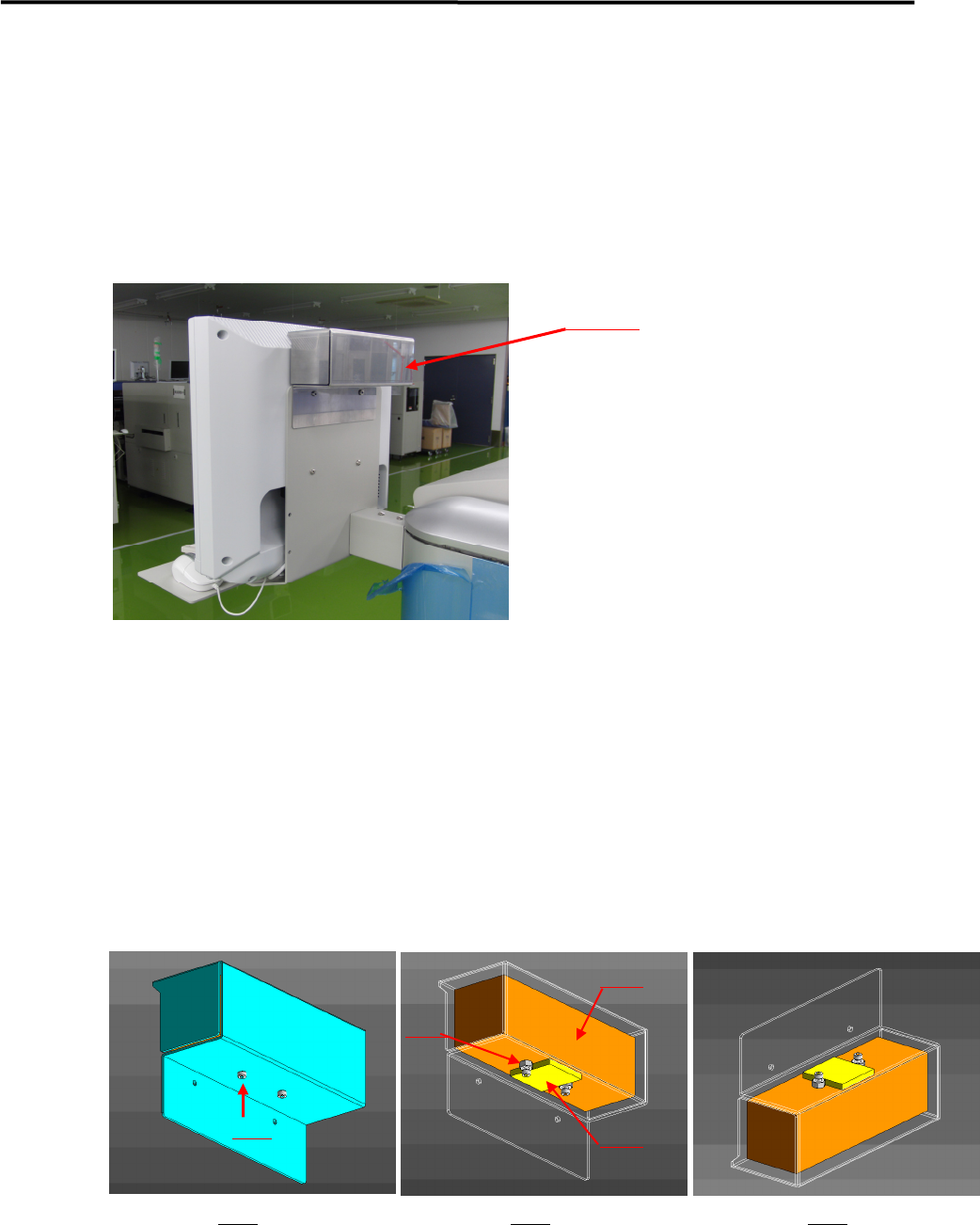

在 M10 及 M20 中，为了防止自动运转时 LCD 显示器的振动，在 LCD 显示器上追加
设置了平衡器。在产品出厂时，已将平衡器拆卸下来，并将配重固定在内部的板上，
与显示器分别包装加以出厂。
当收到产品后，在将平衡器安装到显示器上时，请将配重的固定螺丝确实拆卸下来。
下面，将详细说明固定平衡器及配重的步骤。
① 将平衡器安装在显示器的背面上部（请参照上图）。
② 图 1 显示了平衡器的整个组件。
③ 在平衡器组件的内部备有配重，通过胶垫与板附着（请参照图 2）。
④ 在产品出厂时，为防止配重脱落，用螺钉及螺母（板内侧）加以固定。
(请参照图 2)。
⑤ 在将平衡器安装到显示器之前，清拆下固定螺钉及螺母。
注：在拆卸固定螺钉及螺母时，请在与显示器安装时的状态下进行实施（图 1）。
如果在配重位于下部的状态下（图 3）进行拆卸，与胶垫的附着可能会剥离。
平衡器
图1 图2 图3
胶垫
配重
螺母
螺钉
1．安装施工 1-10
空气和电源的引入
过滤空气调节器
0.45MPa
气源接头
供给侧气源接头
65SN/85SN
(日东工器)等效品
电源规格：AC200/208/220/240/380/400/416/440V
三相 50/60Hz
电源容量：6.0[kVA]
使用电线：VCT 3.5mm2 以上 4 芯
压接端子：采用绝缘外皮的棒形端子
NICHIFU 制 型号：TMEV TC3.5-11(等效品可)
在右下角的罩盖内部，
设置有电源端子台。
请拆下罩盖，对电源线
进行接线作业。
1．安装施工 1-11
安装施工的补充说明
在构建生产线时，存在贴片机的水平度调整与生产线配置同时进行的情况，在保持
贴片机水平度的状态下对位置进行微调整时，IPULSE 公司是将贴片机在生产线上
进行粗定位之后，再使用油压起重器和垫板的 4 个套件使之达到水平，并对位置
进行微调整。
油压起重器
底座垫板 1
底座垫板 2
在垫板之间涂抹润
滑脂。
爪部幅度
【步骤】
① 为了润滑，在底座垫板 1 和底座垫板 2 之间涂上润滑脂。
② 将垫板套件配置在贴片机起重器的顶起点（4 个部位）附近。
③ 将起重器安置在各垫板的套件上，用起重器顶起贴片机。
④ 对贴片机进行水平度调整。
⑤ 在起重器顶起状态下，对位置进行微调整。
（由于在垫板之间涂有润滑脂，可以使贴片机移动。）
