129 Key No. P AR T No. P A R T NAME Q’ty REMARKS NOTE MODEL TDM-3000E-2 0208-001 8-8 1 1 630 058 8828 CORD 1 C N1 1-CN103 645FB-04D-001 12 630 058 8859 CORD 1 CN12-CN102 645FB-04D-002 13 630 058 8866 CORD 1 CN13-CN101 64…
MODEL TDM-3000E-2
0208-001
128
電気制御部 ELECTRICAL SECTION
Fig. 8-8 制御ボックス配線 Control Box Wiring
13
12
23
11
65
64
59
60
61
16
15
14
20
19
57
57-1
.
57-2
.
Fig.8-8
TDM-3000E-2
129
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TDM-3000E-2
0208-001
8-8
11 630 058 8828 CORD 1 CN11-CN103 645FB-04D-001
12 630 058 8859 CORD 1 CN12-CN102 645FB-04D-002
13 630 058 8866 CORD 1 CN13-CN101 645FB-04D-003
14 630 101 4661 CORD 1 CN14-CN120,121 645FB-04D-005
15 630 101 4678 CORD 1 CN15-CN122,123 645FB-04D-006
16 630 101 4685 CORD 1 CN16-CN124 645FB-04D-007
19 630 058 8910 CORD 1 CN19-CN119 645FB-04D-009
20 630 059 5833 CORD 1 CN20-CN140 645FB-04D-052
23 630 058 8873 CORD 1 CN23-CN100 645FB-04D-004
57 630 056 1173 ACCESSORY,CAMERA 1 645GB-04D-006
57 -1 630 054 2011 ACCESSORY,CAMERA 1 645GB-04D-007
57 -2 630 055 2645 ACCESSORY,CAMERA 1 645GB-04D-008
59 630 060 1718 CORD 1 CN59-CN110 645FG-04D-017
60 630 059 5789 CORD 1 CN60-CN109 645FB-04D-008
64 630 088 9284 CORD 1 CN64-CN106 645FB-04D-010
65 630 088 9291 CORD 1 CN65-CN105 645FB-04D-011
MODEL TDM-3000E-2
0208-001
130
電気制御部 ELECTRICAL SECTION

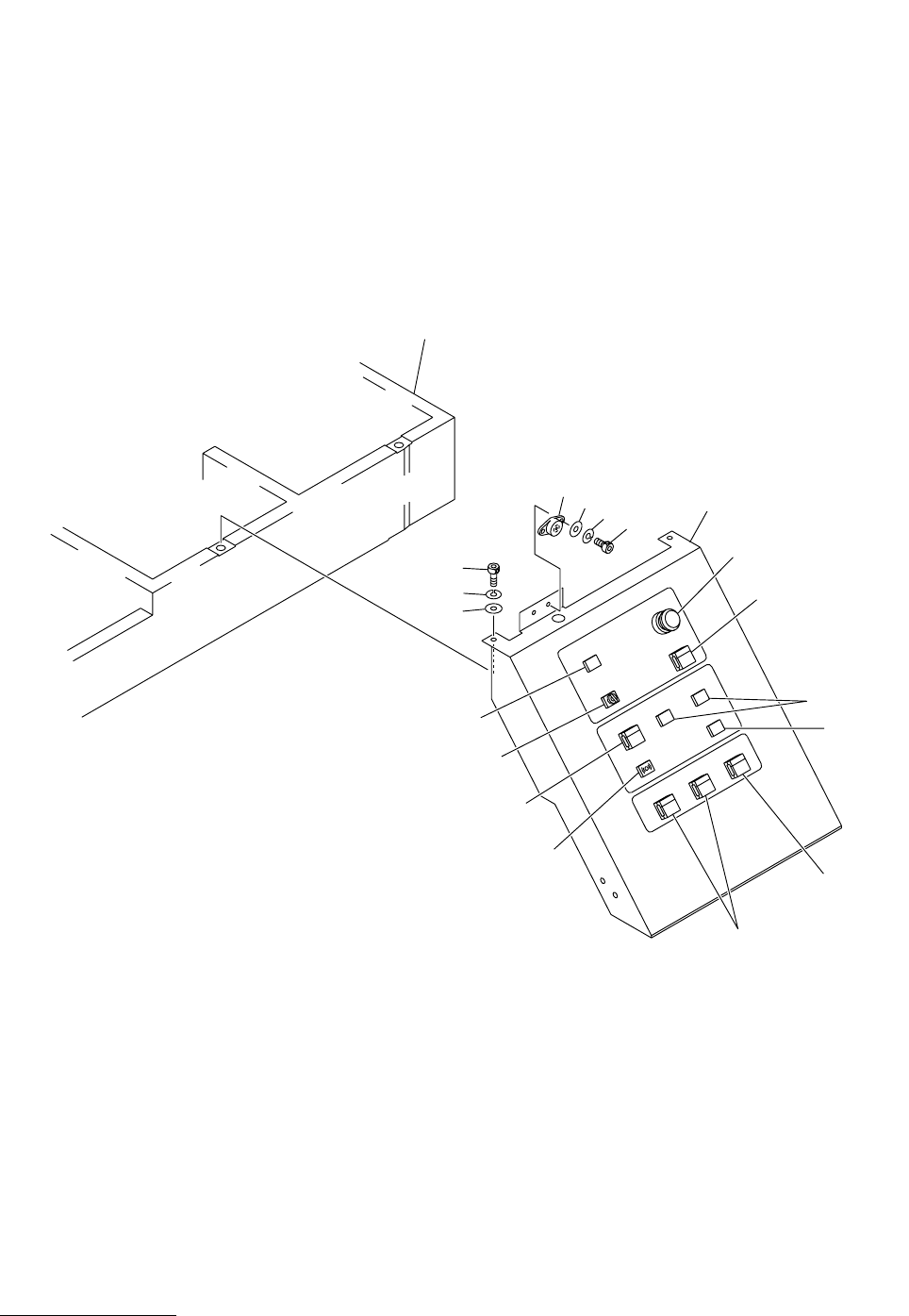

Fig. 8-10 操作パネル Operation Panel
1
31
32
33
34
41
42
43
14
18
23
26
15
.
24 25
.
21 22
.
19 20
.
16 17
. .
11 12 13
See Fig.1-1
Key No.7
Fig.8-10
TDM-3000E-2
