MODEL TDM-3000E-2 0208-001 140 電気制御部 ELECTRICAL SECTION Fig. 8-14 コネクタボックス Connecter Box 1 6 5 4 12 20 3 2 Fig.8-14 TDM-3000E-2
139
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TDM-3000E-2
0208-001
1 630 099 0676 BRACKET 1 645FB-04V-001
2 630 062 4793 P.C.B,MOUNT(I/F) 1 U943*001*0000 645FB-04U-002
3 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
4 411 086 4408 WASHER SPR 3 4 SW3 F
5 411 162 1604 SCR PAN 3X20 4 M3X20 PAN
6 411 141 4107 WASHER V 5X10X1 1 FW5
7 411 141 6705 WASHER SPR 5 1 SW5
8 630 000 7749 BOLT,HEX-SCT 1 M5X10
8 -1 411 036 8609 SCR PAN+SW+W 5X12 1
9 630 055 2201 UNIT,POWER 1 PSU10,P30E-24-N 645FB-04D-031
10 411 119 1909 WASHER V 3X7X0.5 2 FW3 F
11 411 086 4408 WASHER SPR 3 2 SW3 F
12 411 041 8908 SCR PAN 3X6 2 M3X6 PAN
8-13
MODEL TDM-3000E-2
0208-001
140
電気制御部 ELECTRICAL SECTION

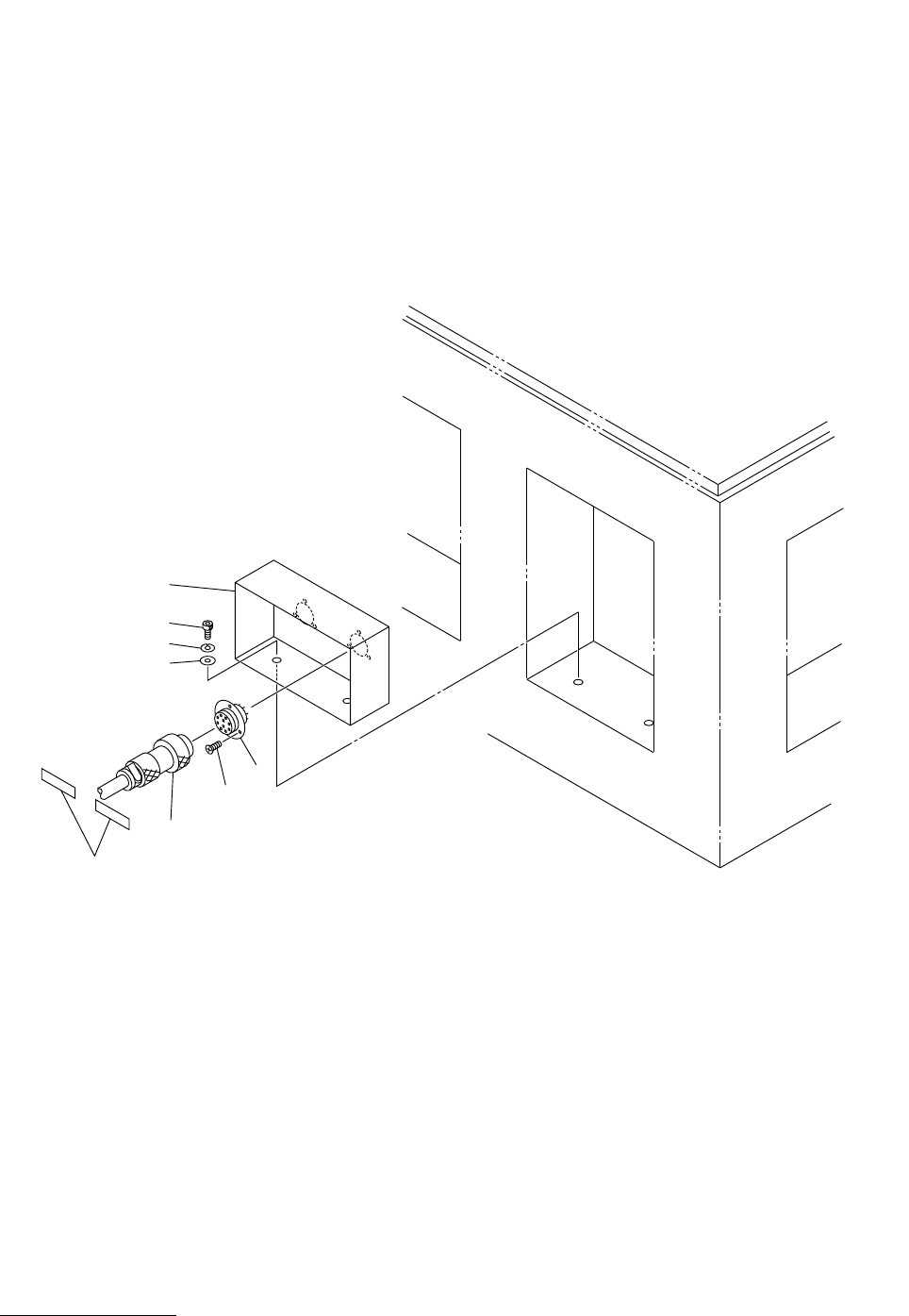

Fig. 8-14 コネクタボックス Connecter Box
1
6
5
4
12
20
3
2
Fig.8-14
TDM-3000E-2
141
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TDM-3000E-2
0208-001
1 630 057 8799 BOX 1 645FB-04V-002
2 630 000 3963 CONNECTOR 2 CN303,CN304 645FB-04D-013
3 411 002 2600 SCR FLT 3X6 6 M3X6 FLT
4 630 001 0220 WASHER 2 BW5
5 411 141 6705 WASHER SPR 5 2 SW5
6 630 000 7756 BOLT,HEX-SCT 2 M5X12
12 630 000 3970 CONNECTOR 2 645FB-04D-014
20 630 062 3185 NAME PLATE,PARTS 1 645M--04D-016
8-14
