35 Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TDM-3000E-2 0208-001 51 630 056 7977 BRACKET 1 645K--04B-071 52 41 1 141 4107 WASHER V 5X10X1 2 FW5 53 41 1 141 6705 WASHER SPR 5 2 SW5 54 630 000 7756 BO L T ,HE…

100%1 / 160
MODEL TDM-3000E-2
0208-001
34
ヘッド部 HEAD SECTION
Fig. 2-7 スポットライト Spotlight
Fig.2-7
TDM-3000E-2
51
52
57
53
54
55
55-1
56
57
57
See Fig.1-1
Key No.7
35
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TDM-3000E-2
0208-001
51 630 056 7977 BRACKET 1 645K--04B-071
52 411 141 4107 WASHER V 5X10X1 2 FW5
53 411 141 6705 WASHER SPR 5 2 SW5
54 630 000 7756 BOLT,HEX-SCT 2 M5X12
55 630 000 5271 LIGHTING UNIT 1 645K--04H-072
55 -1 630 005 4286 LAMP 1 WL2
56 630 003 6916 MECH PARTS(RUBBER DAMPER) 1 645K--04H-073
57 411 141 0307 NUT HEX 4 3 M4
2-7
MODEL TDM-3000E-2
0208-001
36
ヘッド部 HEAD SECTION

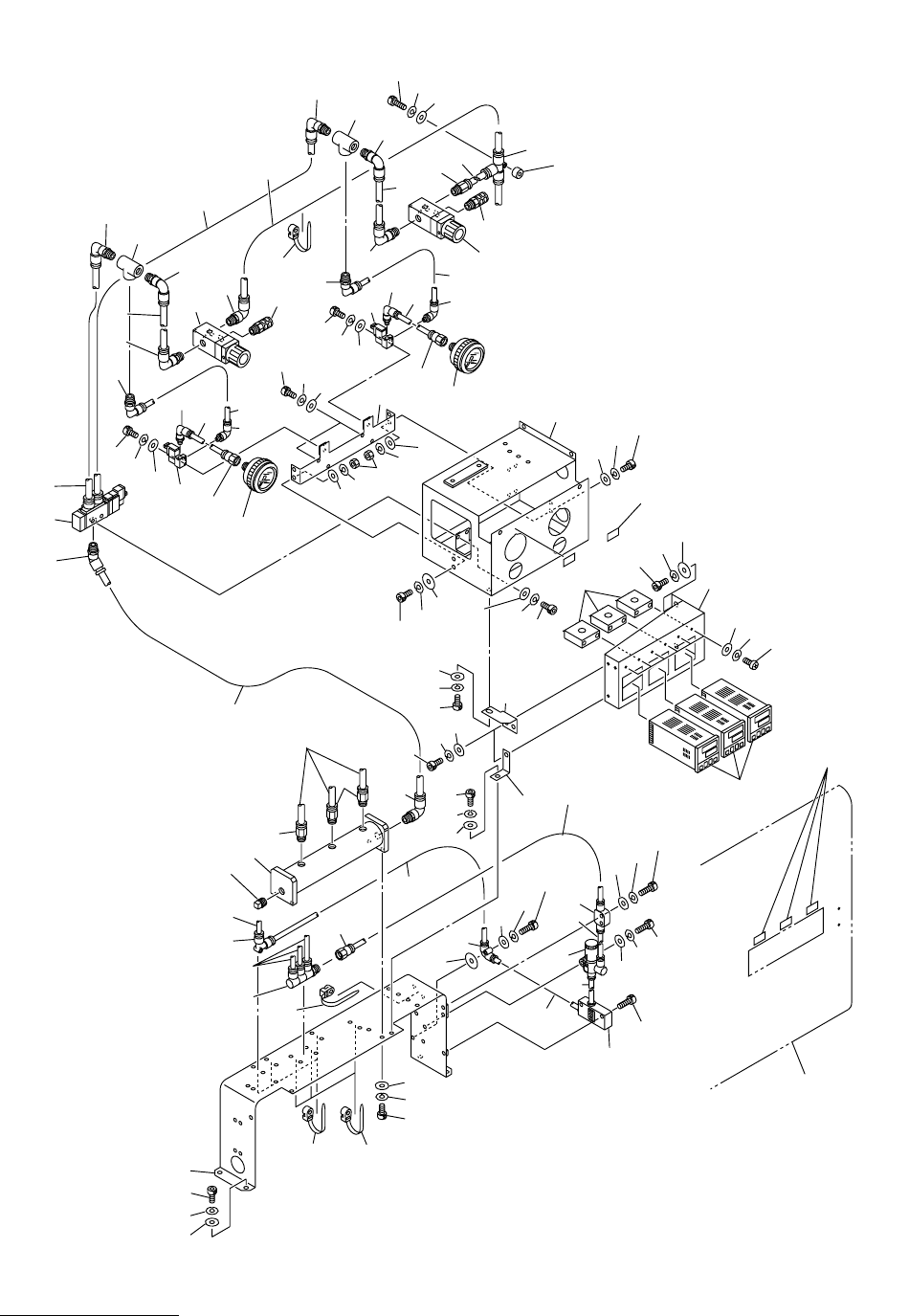

Fig. 2-8 ヘッド部配管 Piping for Head Section
65
64
63
27
28
28
26
27
28
28
31
29
37
36
35
45
46
47
32
60
29
44-1
42
39
38
40
42
41
53
52
51
52
51
33
30
33-1
61
32
31
62
62-1
34
38
39
40
42
44
42
41
26
21
22
50
49
48
48
49
50
20
23
13
56
57
58
57
56
54
12
99
68
69
67
66
66-1
55
79
80
81
82
75
78
74
73
71
72
70
91
83
89
88
87
5
6
7
86
89
4
10
9
8
84
76
77
14
15
16
58
58
57
56
59
2
3
1
1-1
92
3
19
18
17
See Fig.9-4
Key No.1
25
24
47
46
45
33
30
Fig.2-8
60-1
90
85
11
100
33
TDM-3000E-2
