———— 深圳为胜 智控技术有限 公司 —— —— 第 10 页 共 58 页 注： 设计者能自由定义交互控制寄存器号。 采样模拟量数据 WS320 可以通过 RS485 通讯口带一个 8 路模拟量采集模块或一个 8 路温度采集模块。 模拟量自动存放寄存器首地址由该参数指定。 3.2.4 文本 在编辑画面之前，先说明一下画面编辑窗体右侧 8 种部件的功能： 部件 功能 输入文字，包 括汉字或英文字母 放置数据监视 窗或数据设定窗（ 对象…
———— 深圳为胜智控技术有限公司 ————
第
9
页 共
58
页
c 如果画面中包含数据设定部件，在数据设定过程中，[∧]键或[∨]键完成数值加减功
能，当退出数值设定状态后，[∧]键或[∨]键又能恢复画面跳转功能。
3.2.3 OP20 系统参数
按 键，或点击“工具”—＞“设置 OP20”命令，出现 OP20 系统参数设置对话窗：
主控画面
上电后，WS320 显示的第一幅画面。一般将此画面设置为主菜单画面或使用频度最高的画面。
运行时按[
]键即能直接跳转到此画面。
口令
一个工程中所有画面共用同一个口令，当“数据设定窗”、“功能键”等部件的“加密”属
性有效时，只有当系统口令被打开时，以上部件才能执行动作。使用此功能可以方便实现画面隐
藏及设定数据加密。口令操作详见下文。
节电保护
背景光保持时间缺省为 3 分钟，亦可自由设定。当设定为 0 时，表示背景光始终亮。
交互控制
通常情况下，画面切换都是按键来完成。除此之外 PLC 也可以通过修改寄存器数值来切换
画面。如果该属性有效，运行时将数值 n 写入寄存器 D300（例），OP20 自动将显示屏切换到
第 n 幅画面。随后 D300 的数值自动被清零。
WS320 将当前画面号数据写入 D301，这样 PLC 能得知显示器状态。
———— 深圳为胜智控技术有限公司 ————
第
10
页 共
58
页
注：设计者能自由定义交互控制寄存器号。
采样模拟量数据
WS320 可以通过 RS485 通讯口带一个 8 路模拟量采集模块或一个 8 路温度采集模块。
模拟量自动存放寄存器首地址由该参数指定。
3.2.4 文本
在编辑画面之前，先说明一下画面编辑窗体右侧 8 种部件的功能：
部件 功能
输入文字，包括汉字或英文字母
放置数据监视窗或数据设定窗（对象为
PLC
数据寄存器）
指示灯，显示
PLC
内部中间继电器的开关状态
功能键，
WS320
底部的
7
个按键都可以被定义功能键。功能键的作用包括画面
跳转和开关控制等
工业控制过程中，有些参数变化缓慢，操作人员希望了解这些参数在某段时间
内的变化过程。折线图应该是最理想的方式了
棒形图用于直观显示模拟量参数，如流量﹑压力﹑液位等。其高度﹑宽度和方
向可以任意指定
插入位图文件，可显示机器的图形，使操作人员容易理解，还可显示厂标、厂
徽，提升产品形象
可变文本，通过动态文字来显示当前的机器状态，使操作人员更易操作，提高
生产效率。可变文本就是你十分理想的选择。
下面举例将 1 号画面设计成主菜单画面。
首先放置文本“主菜单”，按
键，画面出现矩形虚线框，并跟随鼠标移动，移动距离为 4
点的整数倍。此时按鼠标左键确认，按鼠标右键取消。按鼠标左键确认后，窗体上显示缺省内容
“文字串”，同时界面的右下角显示该文本的属性：
———— 深圳为胜智控技术有限公司 ————
第
11
页 共
58
页
坐标
X 数值表示该文本的水平方向位置。
Y 数值表示该文本的竖直方向位置。
坐标原点位置在整幅画面的左上角。
特性
倍角：文字的横向和纵向都加倍显示。
反相：文字和背景颜色颠倒显示
文字串
实际显示的内容，可通过各种汉字输入法直接输入汉字或英文字母，该栏内容可以被剪切、
复制或粘贴。

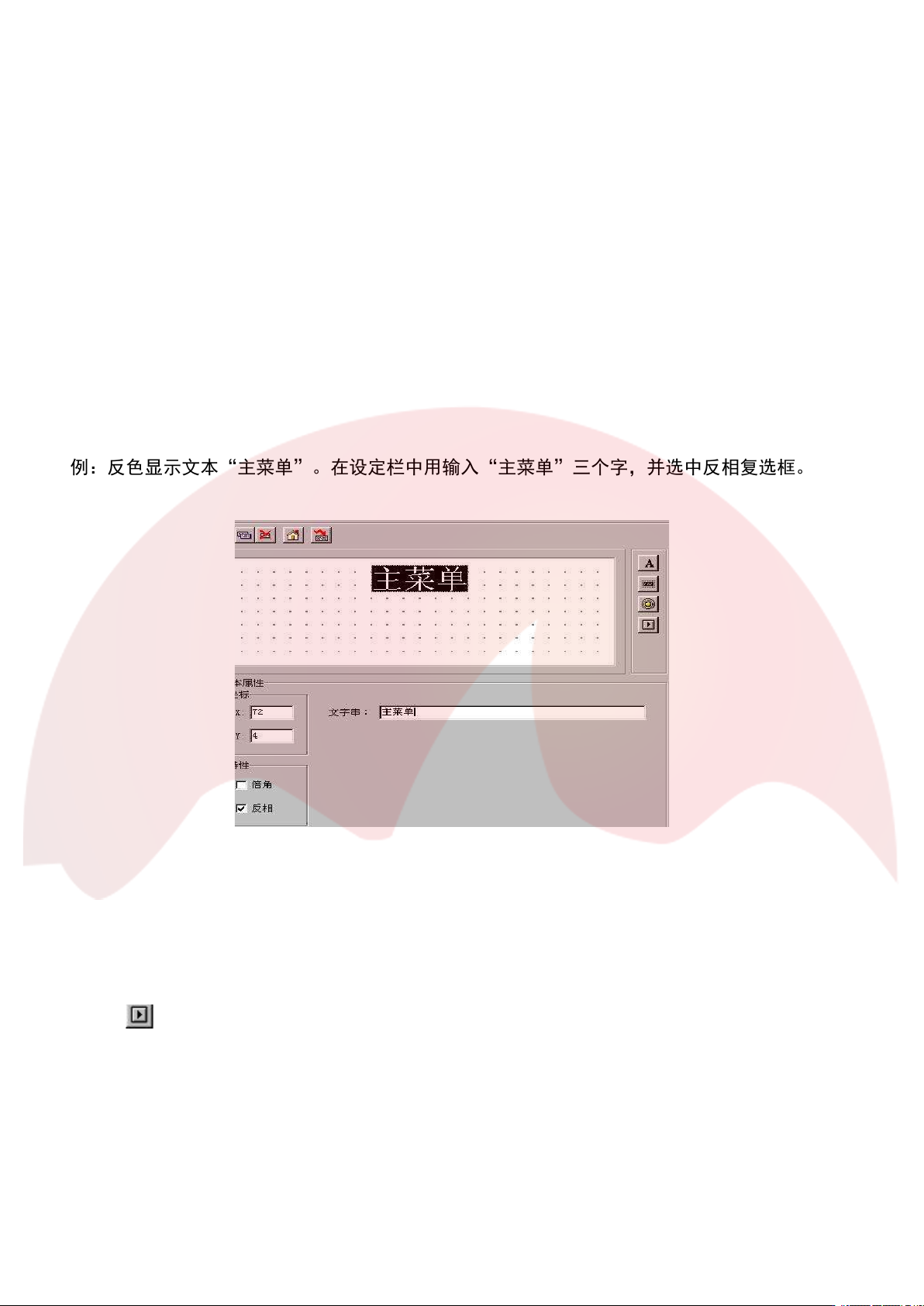

例：反色显示文本“主菜单”。在设定栏中用输入“主菜单”三个字，并选中反相复选框。
3.2.5 功能键（画面跳转）
接下来在主菜单画面中设置功能键，实现画面跳转功能。例: 运行时，按“＜”键进入参数
设定画面，按“＞”键进入模式设定画面。设置功能键的步骤如下：
按
键，出现跟随鼠标移动虚线矩形框，点击鼠标左键确定功能键位置。此时窗体中出手形
和将要设置的功能键（缺省为“＜”键），界面的右下角显示功能键属性，其中坐标和特性与文
本属性中的相同，用于指示位置、确定图形大小及正反色。
★ 键
从 7 个按键中选择合适的按键。
★ 手形
为了便于使用者准确、迅速操作，在按键符号前增加一个手形符号，表示按下指定按键即能
完成一个动作。如果为了节省空间，可以不选择手形。
