———— 深圳为胜 智控技术有限 公司 —— —— 第 30 页 共 58 页 当 WS320 正常工作时，如果 M101、M102、M105 被置为 ON, 则显示器自动弹出报警画面, 并显示: 操作人员随即可以采取措施解除故障. 如果欲回到监控画面,按[ ]键即可. 3.3 保存 工程 完成画面编辑之后，即可保存工程文件，并将画面工程下载到 OP20，准备联机调试。 按 键，屏幕弹出保存画面对话窗。 选择正确路径及文件名保存， 文件…
———— 深圳为胜智控技术有限公司 ————
第
29
页 共
58
页

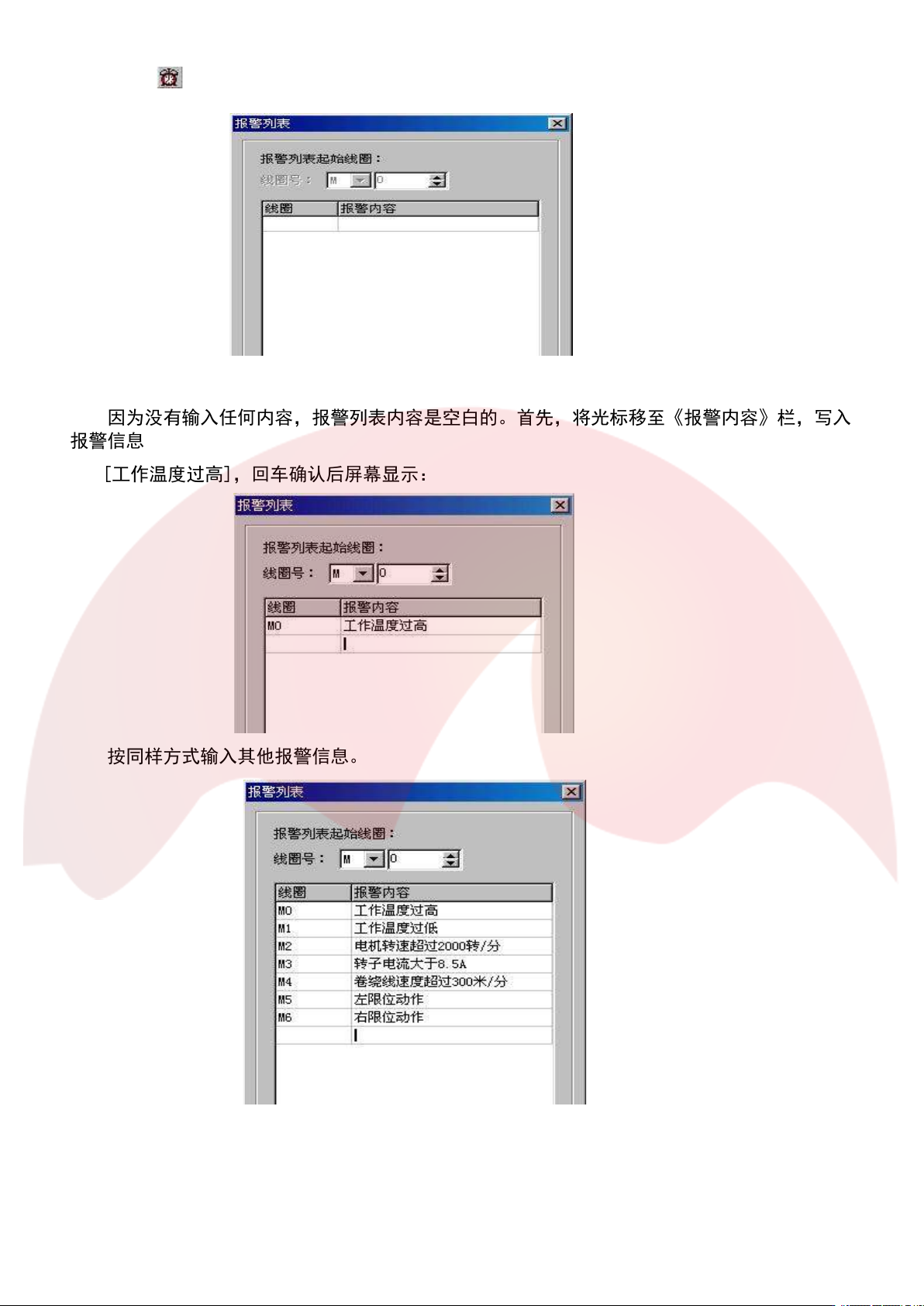

按 键，弹出报警列表对话窗：
因为没有输入任何内容，报警列表内容是空白的。首先，将光标移至《报警内容》栏，写入
报警信息
[工作温度过高]，回车确认后屏幕显示：
按同样方式输入其他报警信息。
所有报警信息登录之后，将线圈定义号改为 M100（例），即表示 M100-M106 分别对应 7 条
报警信息。
———— 深圳为胜智控技术有限公司 ————
第
30
页 共
58
页

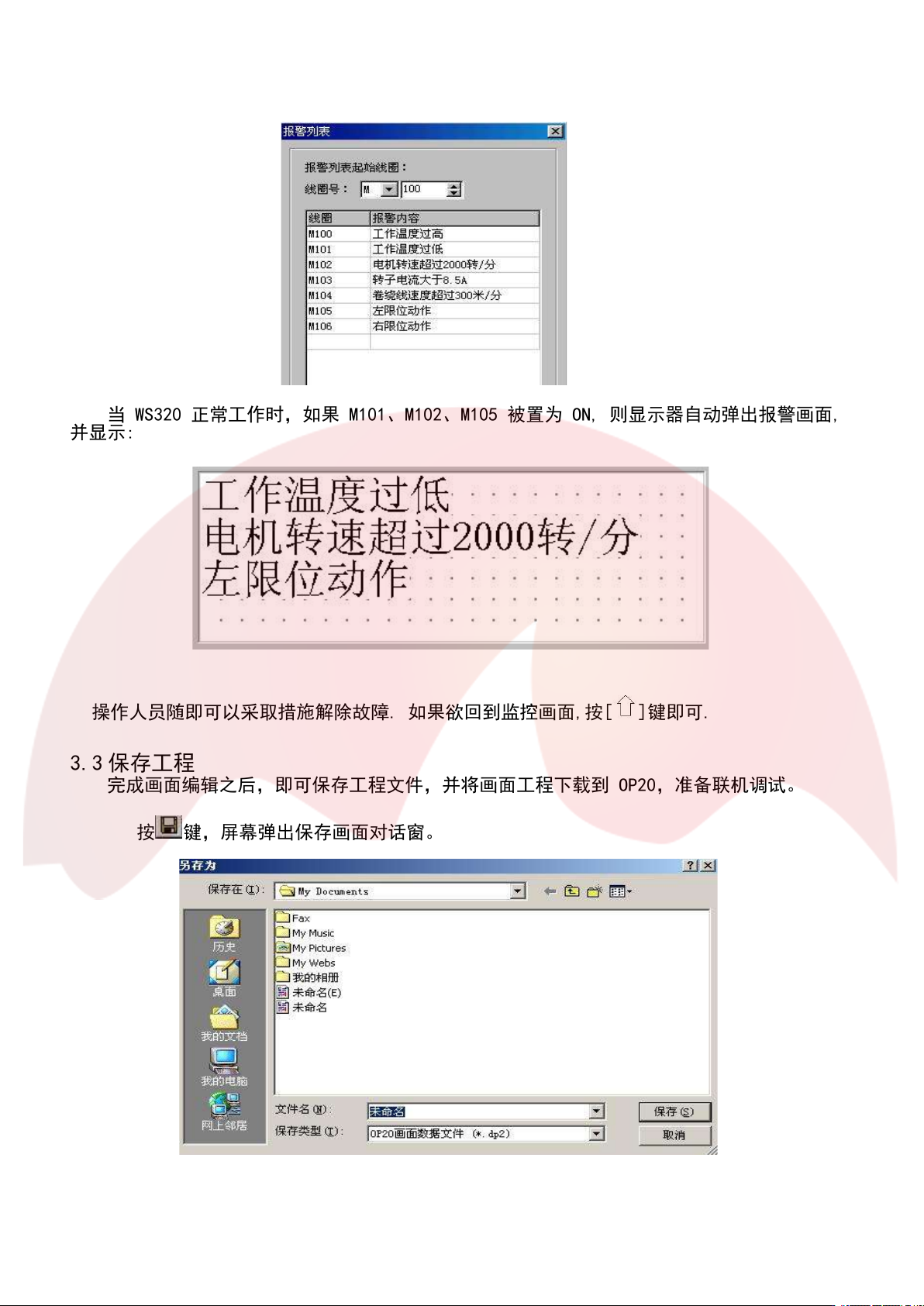

当 WS320 正常工作时，如果 M101、M102、M105 被置为 ON, 则显示器自动弹出报警画面,
并显示:
操作人员随即可以采取措施解除故障. 如果欲回到监控画面,按[
]键即可.
3.3 保存工程
完成画面编辑之后，即可保存工程文件，并将画面工程下载到 OP20，准备联机调试。
按
键，屏幕弹出保存画面对话窗。
选择正确路径及文件名保存，文件扩展名自动定义为 dp2 输入文件名、选择正确路径，并按
“保存”键保存。
———— 深圳为胜智控技术有限公司 ————
第
31
页 共
58
页

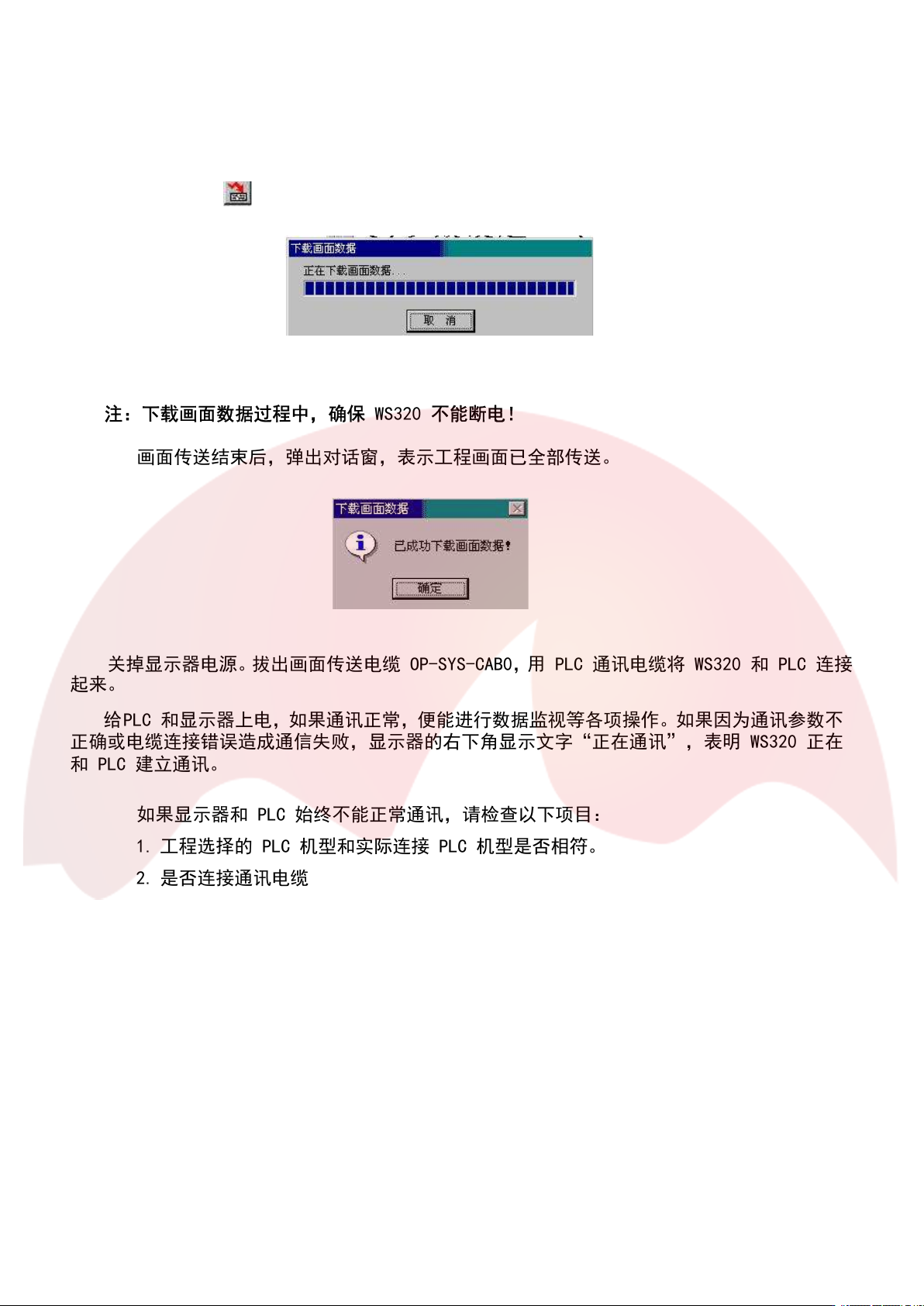

3.4 下载画面
用通讯下载电缆将计算机 9 针 RS232 串口和 WS320 的 9 针串口连接起来，确认 WS320 已
加上+24V 电源。按
键，开始下载数据，出现下载画面数据提示窗，提示下载进度。
注：下载画面数据过程中，确保 WS320 不能断电！
画面传送结束后，弹出对话窗，表示工程画面已全部传送。
关掉显示器电源。拔出画面传送电缆 OP-SYS-CAB0，用 PLC 通讯电缆将 WS320 和 PLC 连接
起来。
给PLC 和显示器上电，如果通讯正常，便能进行数据监视等各项操作。如果因为通讯参数不
正确或电缆连接错误造成通信失败，显示器的右下角显示文字“正在通讯”，表明 WS320 正在
和 PLC 建立通讯。
如果显示器和 PLC 始终不能正常通讯，请检查以下项目：
1. 工程选择的 PLC 机型和实际连接 PLC 机型是否相符。
2. 是否连接通讯电缆
3. 通讯电缆连线是否正确
4. PLC 通讯参数设置是否正确
5. PLC 和显示器是否都已加上电源
6. 如果仍然查不出问题请和供应商联系
