———— 深圳为胜 智控技术有限 公司 —— —— 第 16 页 共 58 页 放置数据显示窗，按 键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按 鼠标左键确认。 在虚框线内部显示 “12345” 等 5 个阿拉伯字符， 表示该部件是一个长度为 5 位数的寄存器 显示窗或寄存器设定窗。对话窗中有以下属性： 寄存 器号 显示器部件对应的 PLC 寄存器定义号。 寄存 器个 数 连续显示或设定寄存器的个数，最小为 1，最大为 2…
———— 深圳为胜智控技术有限公司 ————
第
15
页 共
58
页
★ 画面号
新建画面的序号
★ 画面描述
新建画面的性质描述
设定画面号为“10”，输入画面描述“参数设定”。
按[确定]键确认。随后界面右下角显示画面属性内容，将“∧”键跳转画面号置为“0”，
“∨”键跳转画面号置为“20”。以便在正常显示状态下（不在数据设定状态），按“∧”键直
接进入
主菜单
画面，按“∨”键直接进入
状态设定
画面。
在适当位置，放置文本“当前值”、“目标值”、“A 班产量”、“B 班产量”、“C 班产量”。
———— 深圳为胜智控技术有限公司 ————
第
16
页 共
58
页
放置数据显示窗，按 键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按
鼠标左键确认。
在虚框线内部显示“12345”等 5 个阿拉伯字符，表示该部件是一个长度为 5 位数的寄存器
显示窗或寄存器设定窗。对话窗中有以下属性：
寄存器号
显示器部件对应的 PLC 寄存器定义号。
寄存器个数
连续显示或设定寄存器的个数，最小为 1，最大为 2。
设定
该部件带设定功能，即能监视数据又能设定数据。寄存器设定窗具有上下限和加密属性。
上下限
允许设定数据的最大值和最小值。
加密
只有系统口令打开时才能修改数据，密码值由工具菜单设置。
位数
显示或设定数据最大位数。
小数
小数点以后保留有效数字位数。
———— 深圳为胜智控技术有限公司 ————
第
17
页 共
58
页
十进制
将寄存器中的数据以十进制形式显示。（建议三菱、欧姆龙等 PLC 选择此形式）
有符号数
以十进制形式显示数据时，才能选择该属性。如果寄存器的最高位为 1，则以负数形式显示
数据。例：FFFEH 表示 –2 。
十六进制/BCD
以十六进制形式显示数据。

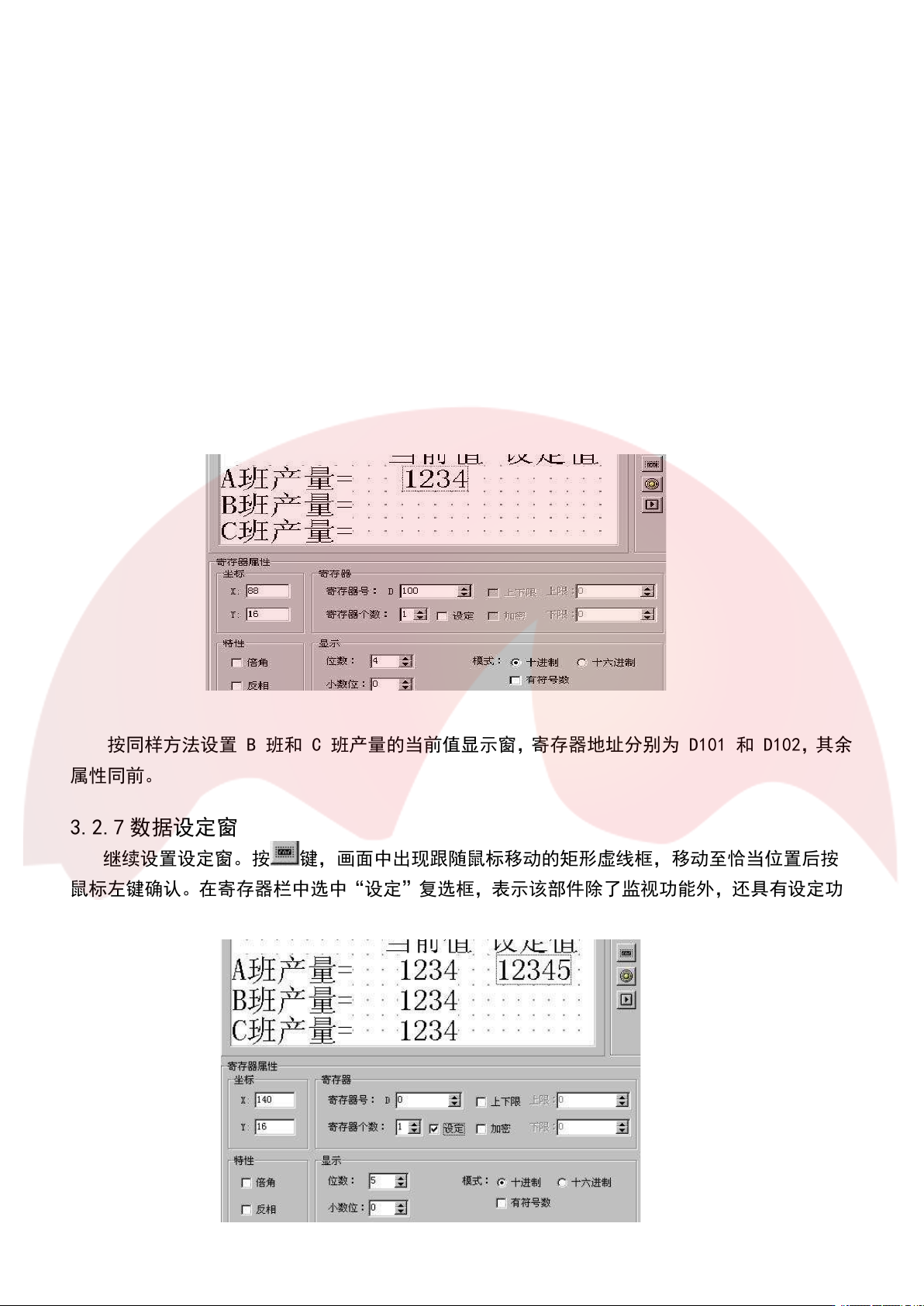

本例按以下内容设定：
寄存器地址=D100；寄存器个数=1；数据位数=4；小数位数=0；十进制形式显示；不显示负数。
按同样方法设置 B 班和 C 班产量的当前值显示窗，寄存器地址分别为 D101 和 D102，其余
属性同前。
3.2.7 数据设定窗
继续设置设定窗。按 键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按
鼠标左键确认。在寄存器栏中选中“设定”复选框，表示该部件除了监视功能外，还具有设定功
能。
