———— 深圳为胜 智控技术有限 公司 —— —— 第 49 页 共 58 页 放置功能键 F4， 按 键， 将按钮置于合适的位置， 在其属性框中选择键值为 F4， 将它设 置为隐形，选择画面跳转功能，画面跳转至报警列表。 棒图曲线画面编辑完成。 该工程编辑完成，按 键，将工程保存。 连接好下载电缆，按下载键，将画面下载至 OP520。 第六章 P L C 连接方法 6.1 信捷 FC 系列 PLC OP 系列可以和信捷 FC 系列 P…
———— 深圳为胜智控技术有限公司 ————
第
48
页 共
58
页
放置棒形图，实时显示一号阀的流量，按 键，在画面编辑区出现跟随鼠标指针移动的虚
形方框，在合适的位置单击左键后将棒形图置于合适的位置，在棒状图属性框中将寄存器号设定
为 W101，满额度值设定为 1000，尺寸宽设置为 26，高设置为 80。该棒状图实时显示一号阀的
流量。
放置棒形图，实时显示二号阀的压力，按
键，在画面编辑区出现跟随鼠标指针移动的
虚形方框，在合适的位置单击左键后将棒形图置于合适的位置，在棒状图属性框中将寄存器号设
定为 W102，满额度值设定为 1000，尺寸宽设置为 26，高设置为 80。该棒状图实时显示二号阀
的压力。
放置棒形图，实时显示二号阀的流量，按
键，在画面编辑区出现跟随鼠标指针移动的
虚形方框，在合适的位置单击左键后将棒形图置于合适的位置，在棒状图属性框中将寄存器号设
定为 W103，满额度值设定为 1000，尺寸宽设置为 26，高设置为 80。该棒状图实时显示二号阀
的流量。
放置曲线图，按 键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合适的位置单
击左键后将曲线图置于合适的位置，在其属性框中将寄存器号设定为 W304，满额度值设定为
32767（默认），数据采集 2 点，采样间隔 5 秒，尺寸宽设置为 200，高设置为 80。该曲线图
实时显示压力的变化。
放置功能键 F1，按
键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合适的位
置单击左键后将按钮置于合适的位置，在其属性框中选择键值为 F1，将它设置为隐形，选择画面
跳转功能，画面跳转至 1 号画面。
放置功能键 F2，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F2，将它
设置为隐形，选择画面跳转功能，画面跳转至 10 号画面。
放置功能键 F3，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F3，将它设
置为隐形，选择画面跳转功能，画面跳转至 20 号画面。
———— 深圳为胜智控技术有限公司 ————
第
49
页 共
58
页

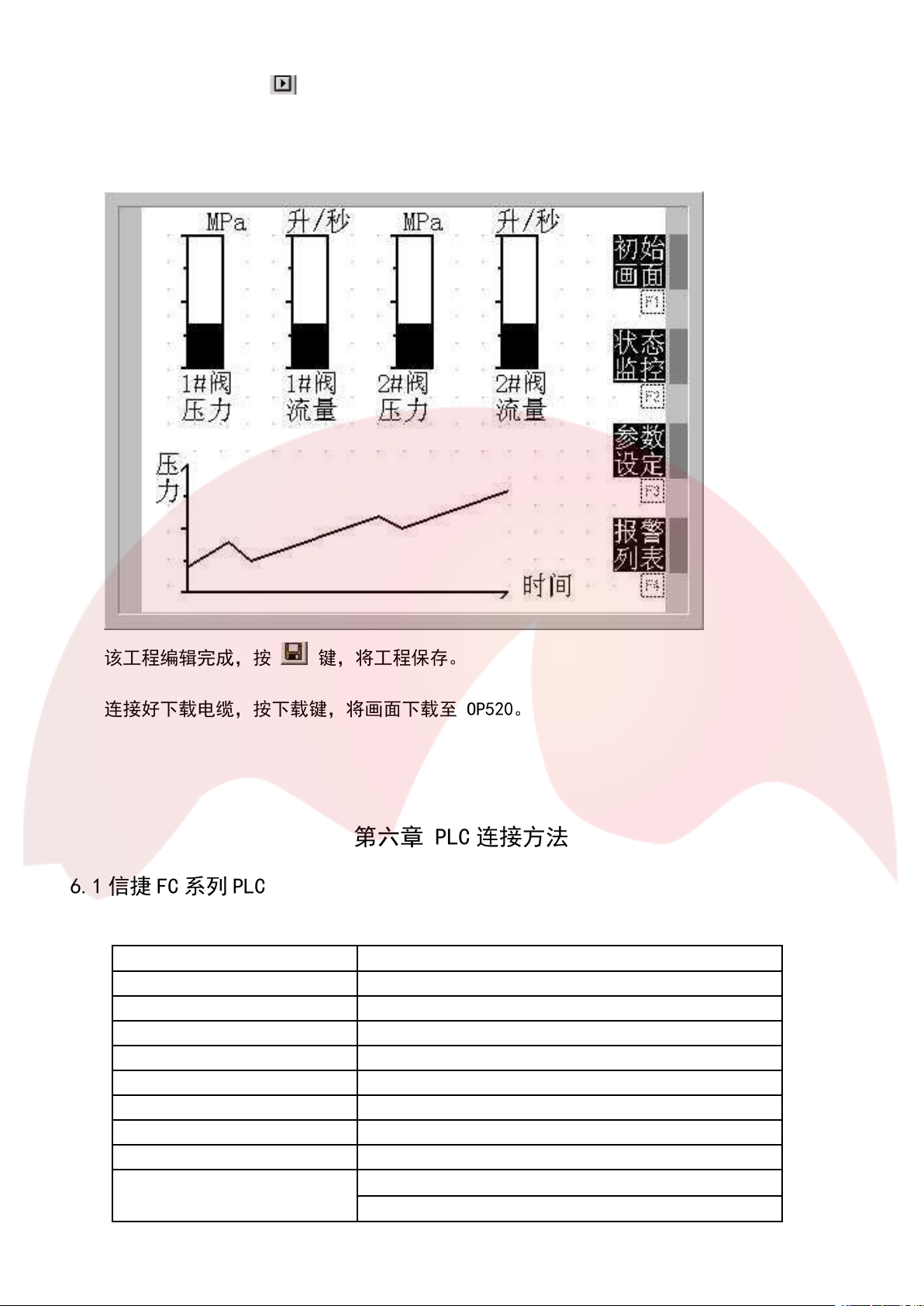

放置功能键 F4，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F4，将它设
置为隐形，选择画面跳转功能，画面跳转至报警列表。
棒图曲线画面编辑完成。
该工程编辑完成，按
键，将工程保存。
连接好下载电缆，按下载键，将画面下载至 OP520。
第六章 PLC 连接方法
6.1 信捷 FC 系列 PLC
OP 系列可以和信捷 FC 系列 PLC 通讯，通讯口为 PLC 编程口。
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口 编程口
缺省通讯参数 9600bps、8bit、1stop、ODD
局号 1 局
通信距离（最大） 15 米
通讯方式 RS232
电缆型号 OP-FC-CAB0
开关量对应地址 M0~M383
数字量对应地址
W0~W2047、FW0~FW191、TW0~TW127、CW0~CW127
WX0~WX13、WY0~WY13、WM0~WM23
———— 深圳为胜智控技术有限公司 ————
第
50
页 共
58
页

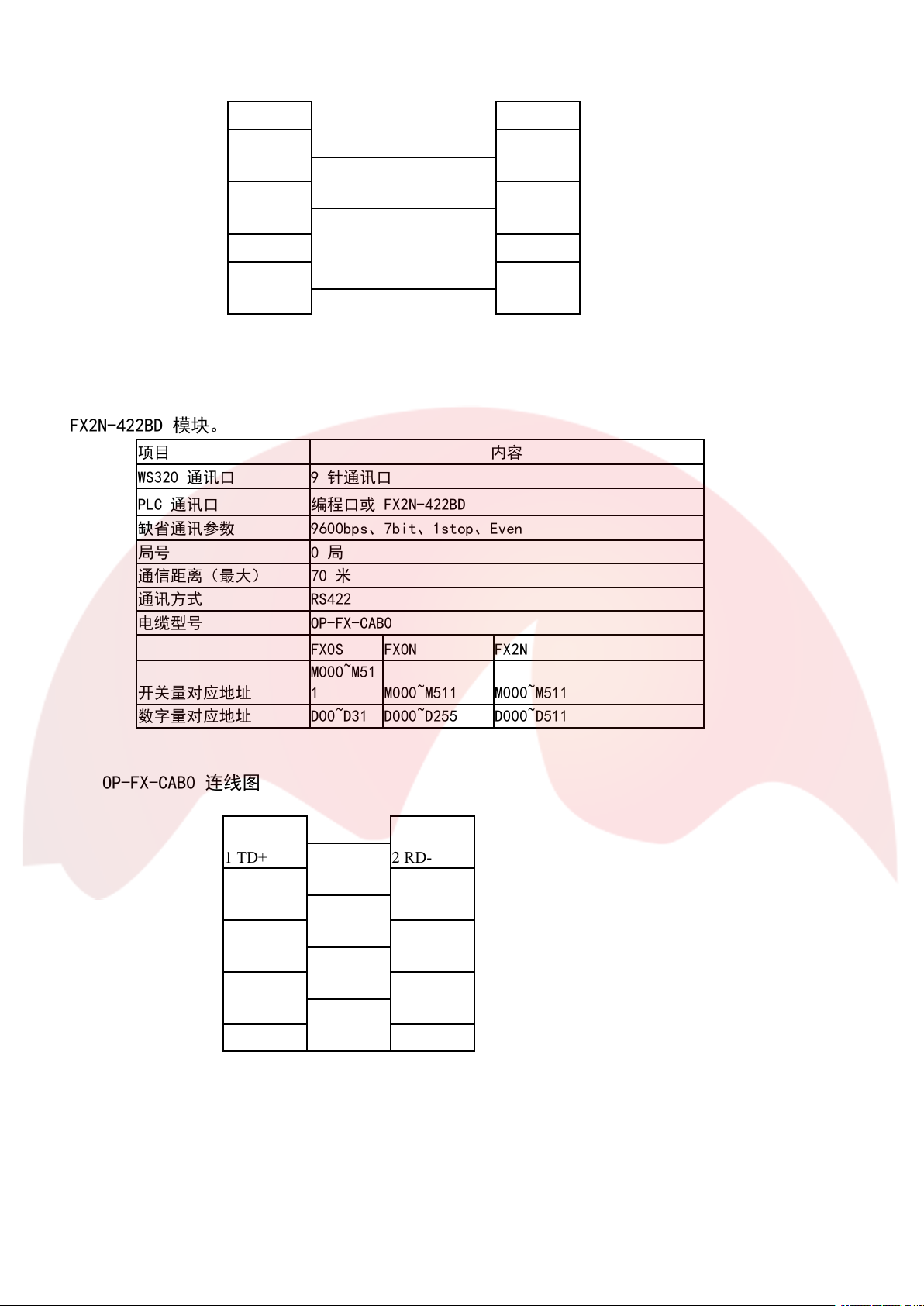

OP-FC-CAB0 连线图
注：适用机型 OP 全系列
6.2 三菱 FX 系列 PLC
OP 系列目前可以和三菱 FX 全系列 PLC 通讯，通讯口为 PLC 编程口或 FX2N 系列 PLC 的
FX2N-422BD 模块。
OP-FX-CAB0 连线图
注：适用机型 WS320-A
OP
侧
（
9PIN
）
PLC
侧
（
8PIN
）
2
RXD
5
TXD
3
TXD
4
RXD
5 GND 8 GND
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口 编程口或 FX2N-422BD
缺省通讯参数 9600bps、7bit、1stop、Even
局号 0 局
通信距离（最大） 70 米
通讯方式 RS422
电缆型号 OP-FX-CAB0
FX0S FX0N FX2N
开关量对应地址
M000~M51
1 M000~M511 M000~M511
数字量对应地址 D00~D31 D000~D255 D000~D511
OP 侧
(9PIN)
1
TD+
2
RD-
PLC 侧
（8PIN）
6
TD-
1
RD+
8
RD-
4
TD-
9
RD+
7
TD+
5 GND 3 GND
