———— 深圳为胜智控技术有限公司 ————
第
52
页 共
58
页
OP-CQM-CAB0 连线图
注：适用机型 OP 全系列

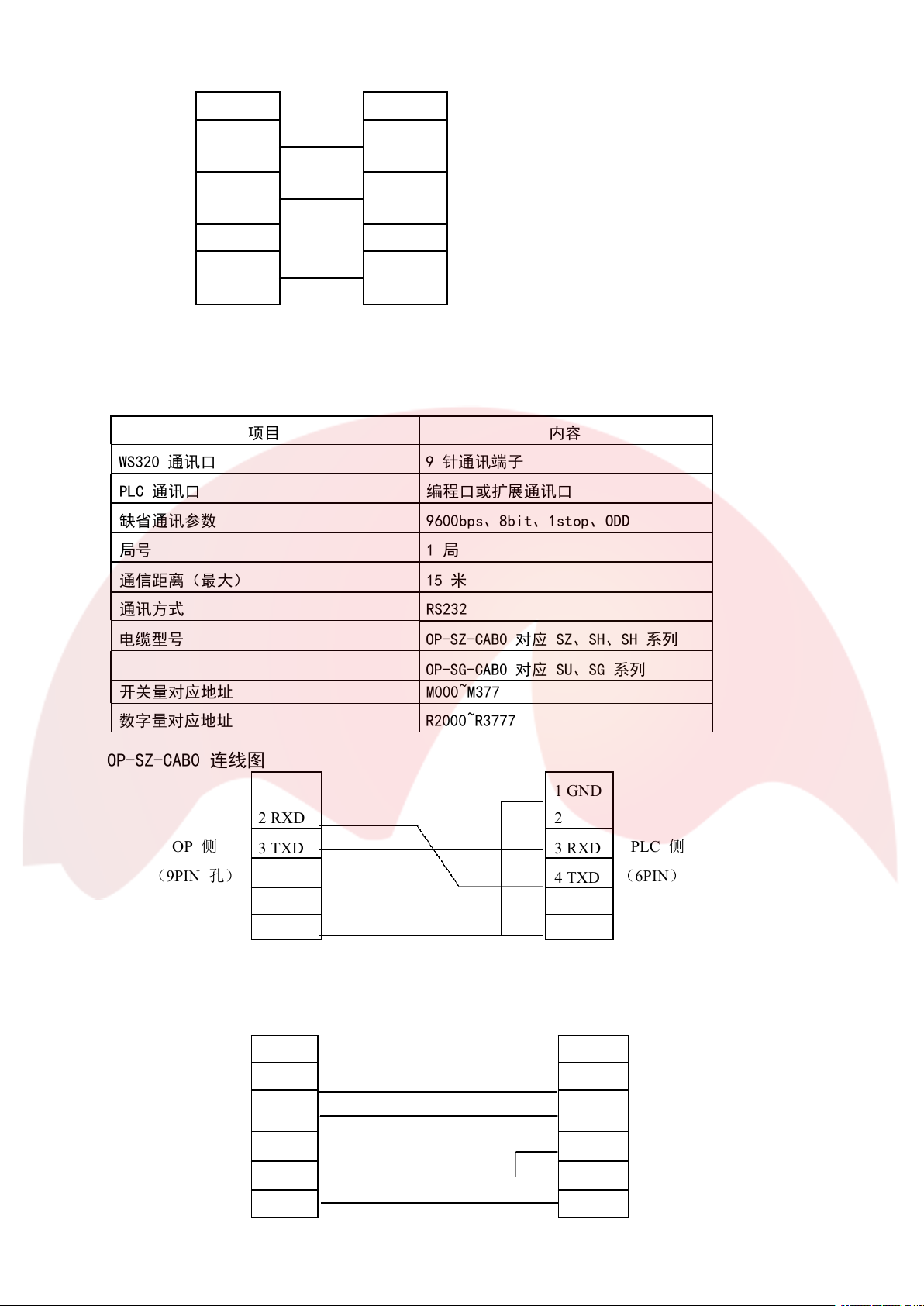

6.5 光洋 S 系列 PLC
OP 系列和 SZ-4 通讯时，WS320 既可以和 Port1 口也能和 Port2 口连接。
OP-SZ-CAB0 连线图
1
GND
2
RXD
2
OP
侧
3
TXD
3
RXD
PLC
侧
（
9PIN
孔）
4 TXD
（
6PIN
）
5
5
GND
6
GND
OP-SU-CAB0 连线图
1
2
RXD
2
TXD
OP
侧
3
TXD
3
RXD
PLC
侧
（
9PIN
孔）
4
RTS
（
25PI
5
CTS
N
针）
5 GND 7 GND
OP 侧
（9PIN 孔）
PLC 侧
（9PIN 针）
2 RXD 2 TXD
3 TXD 3 RXD
5 GND 9 GND
项目 内容
WS320 通讯口 9 针通讯端子
PLC 通讯口 编程口或扩展通讯口
缺省通讯参数 9600bps、8bit、1stop、ODD
局号 1 局
通信距离（最大） 15 米
通讯方式 RS232
电缆型号 OP-SZ-CAB0 对应 SZ、SH、SH 系列
OP-SG-CAB0 对应 SU、SG 系列
开关量对应地址 M000~M377
数字量对应地址 R2000~R3777
———— 深圳为胜智控技术有限公司 ————
第
53
页 共
58
页
注：适用机型 OP 全系列

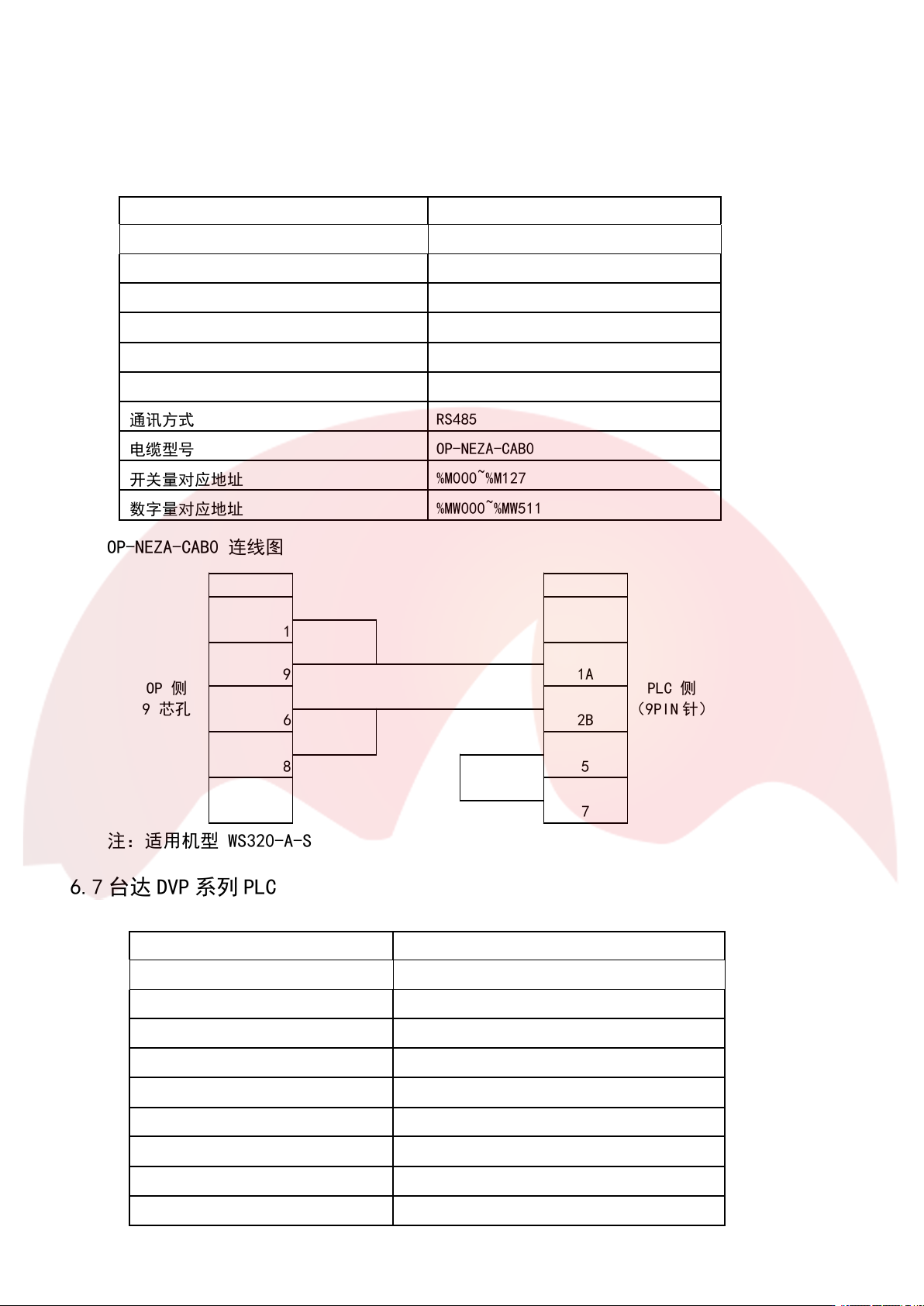

6.6 施耐德 NEZA 系列 PLC
OP 系列可以通过 MODBUS 协议和 NEZA 系列 PLC 的编程口直接通讯。
OP-NEZA-CAB0 连线图
注：适用机型 WS320-A-S
6.7 台达 DVP 系列 PLC
OP 系列可以和台达 DVP 系列 PLC 通讯，通讯口为 PLC 编程口。
项目 内容
WS320 通讯口 RS485 通讯端子
PLC 通讯口
编程口
通讯协议
Modbus Slave
缺省通讯参数
9600bps、8bit、1stop、Even
局号
1 局
通信距离（最大）
100 米（双绞线）
通讯方式
RS485
电缆型号
OP-NEZA-CAB0
开关量对应地址
%M000~%M127
数字量对应地址
%MW000~%MW511
OP 侧
9 芯孔
PLC 侧
（9PIN 针）
1
9 1A
6 2B
8 5
7
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口
编程口
缺省通讯参数
9600bps、7bit、1stop、Even
局号
1 局
通信距离（最大）
15 米
通讯方式
RS232
电缆型号
OP-DVP-CAB0
开关量对应地址
M0~M999
数字量对应地址
D0~D599
———— 深圳为胜智控技术有限公司 ————
第
54
页 共
58
页
OP-DVP -CAB0 连线图
注：适用机型 OP 全系列

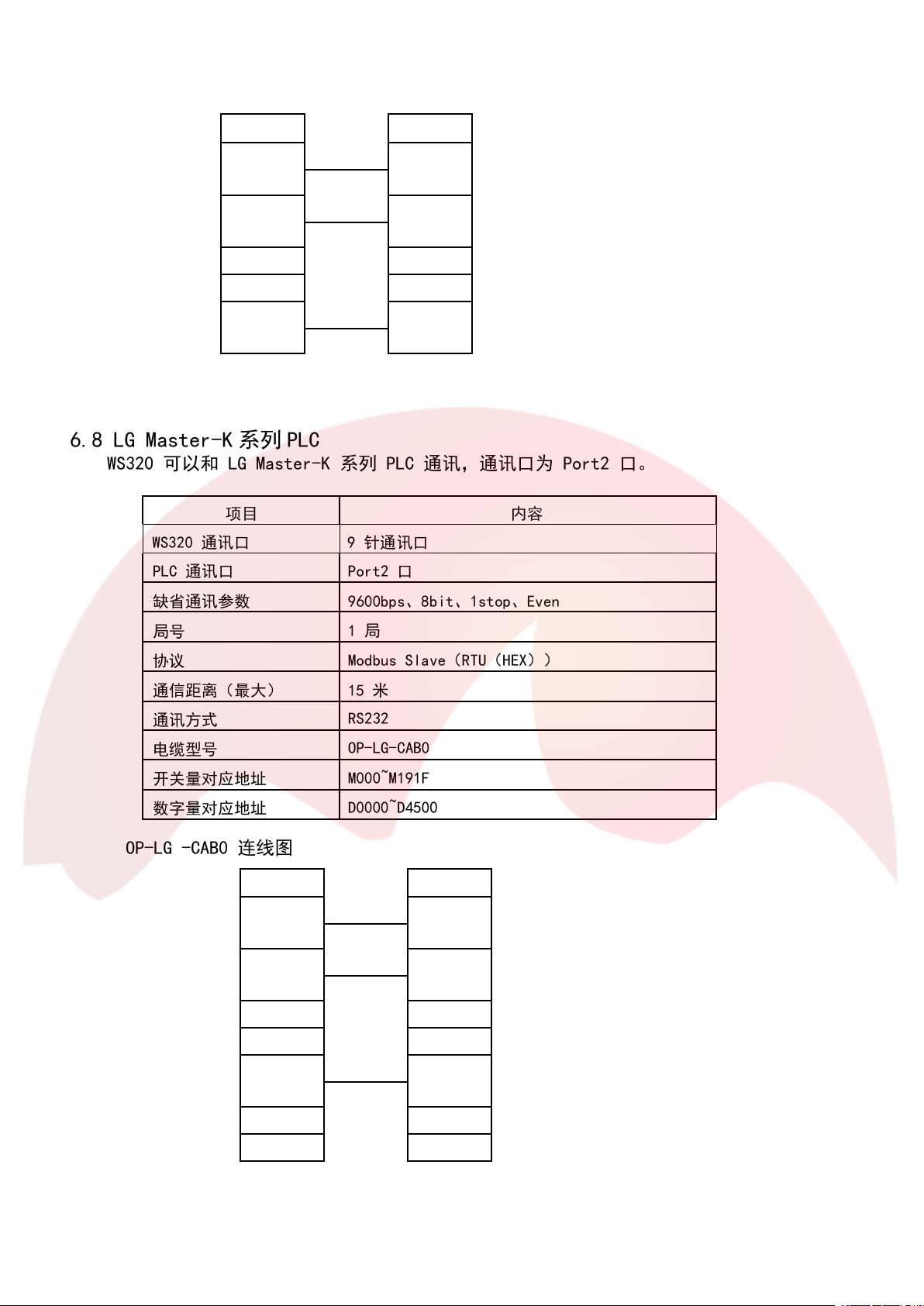

6.8 LG Master-K 系列 PLC
WS320 可以和 LG Master-K 系列 PLC 通讯，通讯口为 Port2 口。
OP-LG -CAB0 连线图
注：适用机型 OP 全系列
OP 侧
（9PIN）
PLC 侧
（8PIN）
2 RXD 5 TXD
3 TXD 4 RXD
5 GND 8 GND
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口 Port2 口
缺省通讯参数
9600bps、8bit、1stop、Even
局号
1 局
协议
Modbus Slave（RTU（HEX））
通信距离（最大）
15 米
通讯方式
RS232
电缆型号
OP-LG-CAB0
开关量对应地址
M000~M191F
数字量对应地址
D0000~D4500
OP 侧
（9PIN）
PLC 侧
（9PIN 针）
2 RXD 7 TXD
3 TXD 4 RXD
5 GND 5 GND
