当 WS320 正常工作时，如果 M101、M102、M105 被置为 ON, 则显示器自动弹出报警画面,
并显示:
操作人员随即可以采取措施解除故障. 如果欲回到监控画面,按[
]键即可.
3.3 保存工程
完成画面编辑之后，即可保存工程文件，并将画面工程下载到 OP20，准备联机调试。
按
键，屏幕弹出保存画面对话窗。
选择正确路径及文件名保存，文件扩展名自动定义为 dp2 输入文件名、选择正确路径，并按
“保存”键保存。
———— 深圳为胜智控技术有限公司 ————
第
31
页 共
58
页
3.4 下载画面
用通讯下载电缆将计算机 9 针 RS232 串口和 WS320 的 9 针串口连接起来，确认 WS320 已
加上+24V 电源。按
键，开始下载数据，出现下载画面数据提示窗，提示下载进度。
注：下载画面数据过程中，确保 WS320 不能断电！
画面传送结束后，弹出对话窗，表示工程画面已全部传送。
关掉显示器电源。拔出画面传送电缆 OP-SYS-CAB0，用 PLC 通讯电缆将 WS320 和 PLC 连接
起来。
给PLC 和显示器上电，如果通讯正常，便能进行数据监视等各项操作。如果因为通讯参数不
正确或电缆连接错误造成通信失败，显示器的右下角显示文字“正在通讯”，表明 WS320 正在
和 PLC 建立通讯。
如果显示器和 PLC 始终不能正常通讯，请检查以下项目：
1. 工程选择的 PLC 机型和实际连接 PLC 机型是否相符。
2. 是否连接通讯电缆
3. 通讯电缆连线是否正确
4. PLC 通讯参数设置是否正确
5. PLC 和显示器是否都已加上电源
6. 如果仍然查不出问题请和供应商联系
———— 深圳为胜智控技术有限公司 ————
第
32
页 共
58
页
第四章 WS320-A 操作方法
4.1 联机通讯
画面数据下载结束后，断开电源，拔出画面传送电缆 OP-SYS-CAB0。用 PLC 通讯电缆连接
WS320 和 PLC 通讯口，检查 PLC 的通讯参数设定是否正确。同时给 PLC 和 WS320 加上电源
（WS320 使用直流 24V 电源），显示器随即进入运行状态。
注：不论 PLC 处在运行状态还是处在编程状态，WS320 都能正常工作。
4.2 切换画面
下面以上例编辑的工程画面，说明 WS320 的操作方法。
WS320 首先显示 1 号画面。（因为系统初始画面号为 1）。

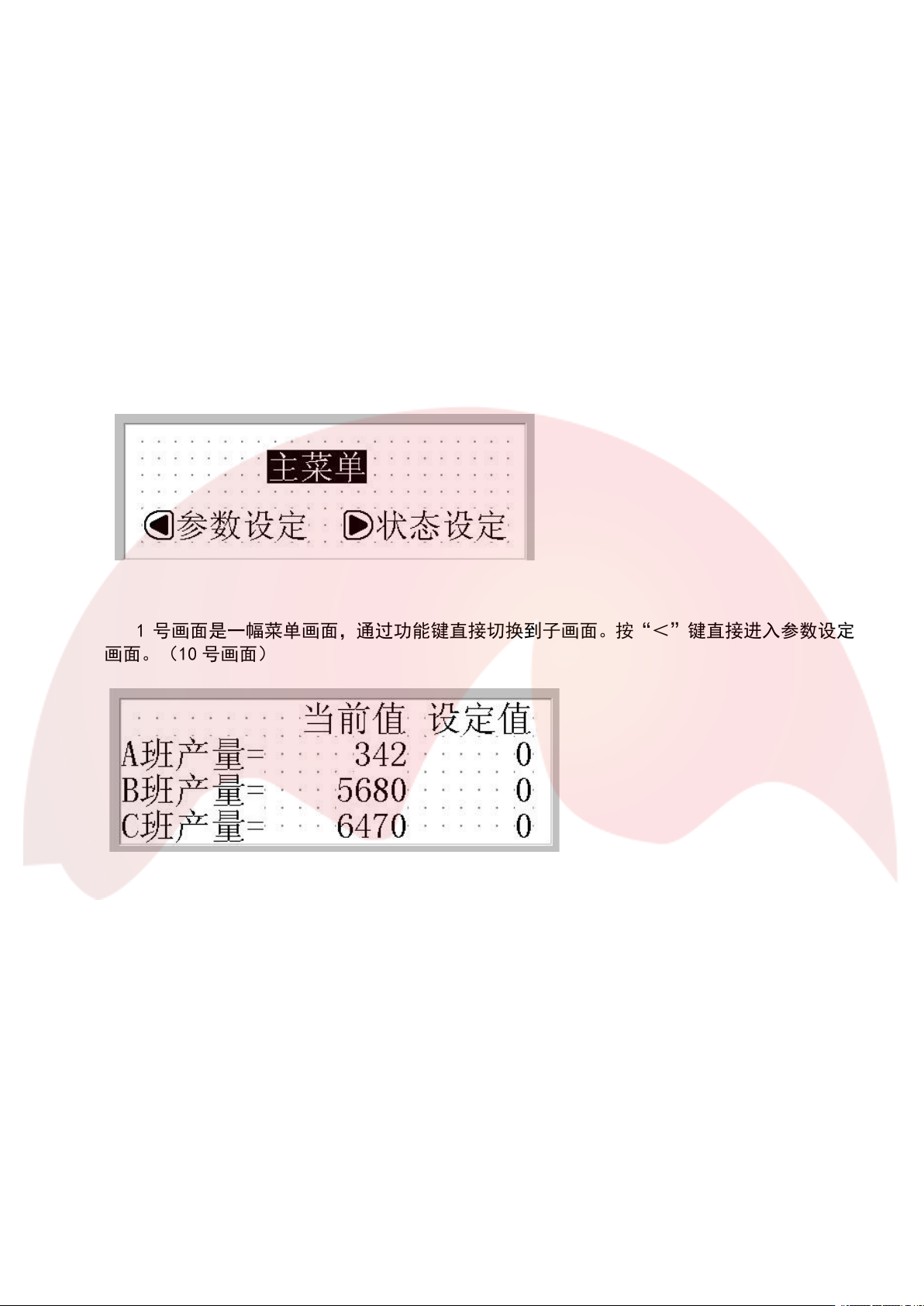

1 号画面是一幅菜单画面，通过功能键直接切换到子画面。按“＜”键直接进入参数设定
画面。（10 号画面）
此时左边一列数据分别显示三个班的生产量，依次对应 PLC 地址 D100、D101、D102。
4.3 系统口令
在修改数据之前，必须首先打开系统口令。按自定义口令跳转键，画面显示：
