———— 深圳为胜 智控技术有限 公司 —— —— 第 47 页 共 58 页 放置功能键 F4，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F4，将它 设置为隐形，选择画面跳转功能，画面跳转至报警列表。 参数设定画面编辑完成。 最后进行棒形曲线画面的编辑。选择 30 号画面（若不存在就新建一个，按 键），在画 面描述文本框中填写棒图曲线。 输入画面说明文字： 按 键， 放置文本输入框， 再将文本框的默认文字 “文字串” 改写…
———— 深圳为胜智控技术有限公司 ————
第
46
页 共
58
页
放置加水设定功能键，按 键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合
适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K2，选择设定线圈功
能，线圈号设定为 M101，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M101 设定
为 ON。
放置干燥设定功能键，按 键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合
适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K3，选择设定线圈功
能，线圈号设定为 M102，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M102 设定
为 ON。
放置保持设定功能键，按
键 ，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合
适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K4，选择设定线圈功
能，线圈号设定为 M103，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M103 设定
为 ON。
放置节约模式设定功能键，按
键，在画面编辑区出现跟随鼠标指针移动的虚形方框，
在合适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K5，选择设定线
圈功能，线圈号设定为 M104，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M104 设
定为 ON。
放置标准模式设定功能键，按
键，在画面编辑区出现跟随鼠标指针移动的虚形方框，
在合适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K6，选择设定线
圈功能，线圈号设定为 M105，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M105 设
定为 ON。
放置功能键 F1，按
键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合适的位
置单击左键后将按钮置于合适的位置，在其属性框中选择键值为 F1，将它设置为隐形，选择画
面跳转功能，画面跳转至 1 号画面。
放置功能键 F2，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F2，将它
设置为隐形，选择画面跳转功能，画面跳转至 10 号画面。
放置功能键 F3，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F3，将它
设置为隐形，选择画面跳转功能，画面跳转至 30 号画面。
———— 深圳为胜智控技术有限公司 ————
第
47
页 共
58
页
放置功能键 F4，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F4，将它
设置为隐形，选择画面跳转功能，画面跳转至报警列表。
参数设定画面编辑完成。
最后进行棒形曲线画面的编辑。选择 30 号画面（若不存在就新建一个，按
键），在画
面描述文本框中填写棒图曲线。
输入画面说明文字：按
键，放置文本输入框，再将文本框的默认文字“文字串”改写为
“时间”。按同样的方法，在合适的位置输入文字串“1#阀流量”、“2#阀流量”、“1#阀压力”、
“2#阀压力”、“压”、“力”、“Mpa”、“Mpa”、“升/秒”、“升/秒”、“状态”、“监
控”、“参数”、“设定”、“初始”、“画面”、“报警”、“列表”，选中文字串“主菜单
画面”，选择文本属性框的倍角特性，文字串“主菜单画面”变为倍角显示。选中文字串“状态”，
选择文本属性框的反相特性，文字串“状态”反相显示，按同样的方法将“监控”、“参数”、
“设定”、“初始”、“画面”、“报警”、“列表”等文字串反相显示。
放置棒形图，实时显示一号阀的压力，按 键，在画面编辑区出现跟随鼠标指针移动的虚形
方框，在合适的位置单击左键后将棒形图置于合适的位置，在棒状图属性框中将寄存器号设定为
W100，满额度值设定为 1000，尺寸宽设置为 26，高设置为 80。该棒状图实时显示一号阀的压力。
———— 深圳为胜智控技术有限公司 ————
第
48
页 共
58
页
放置棒形图，实时显示一号阀的流量，按 键，在画面编辑区出现跟随鼠标指针移动的虚
形方框，在合适的位置单击左键后将棒形图置于合适的位置，在棒状图属性框中将寄存器号设定
为 W101，满额度值设定为 1000，尺寸宽设置为 26，高设置为 80。该棒状图实时显示一号阀的
流量。
放置棒形图，实时显示二号阀的压力，按
键，在画面编辑区出现跟随鼠标指针移动的
虚形方框，在合适的位置单击左键后将棒形图置于合适的位置，在棒状图属性框中将寄存器号设
定为 W102，满额度值设定为 1000，尺寸宽设置为 26，高设置为 80。该棒状图实时显示二号阀
的压力。
放置棒形图，实时显示二号阀的流量，按
键，在画面编辑区出现跟随鼠标指针移动的
虚形方框，在合适的位置单击左键后将棒形图置于合适的位置，在棒状图属性框中将寄存器号设
定为 W103，满额度值设定为 1000，尺寸宽设置为 26，高设置为 80。该棒状图实时显示二号阀
的流量。

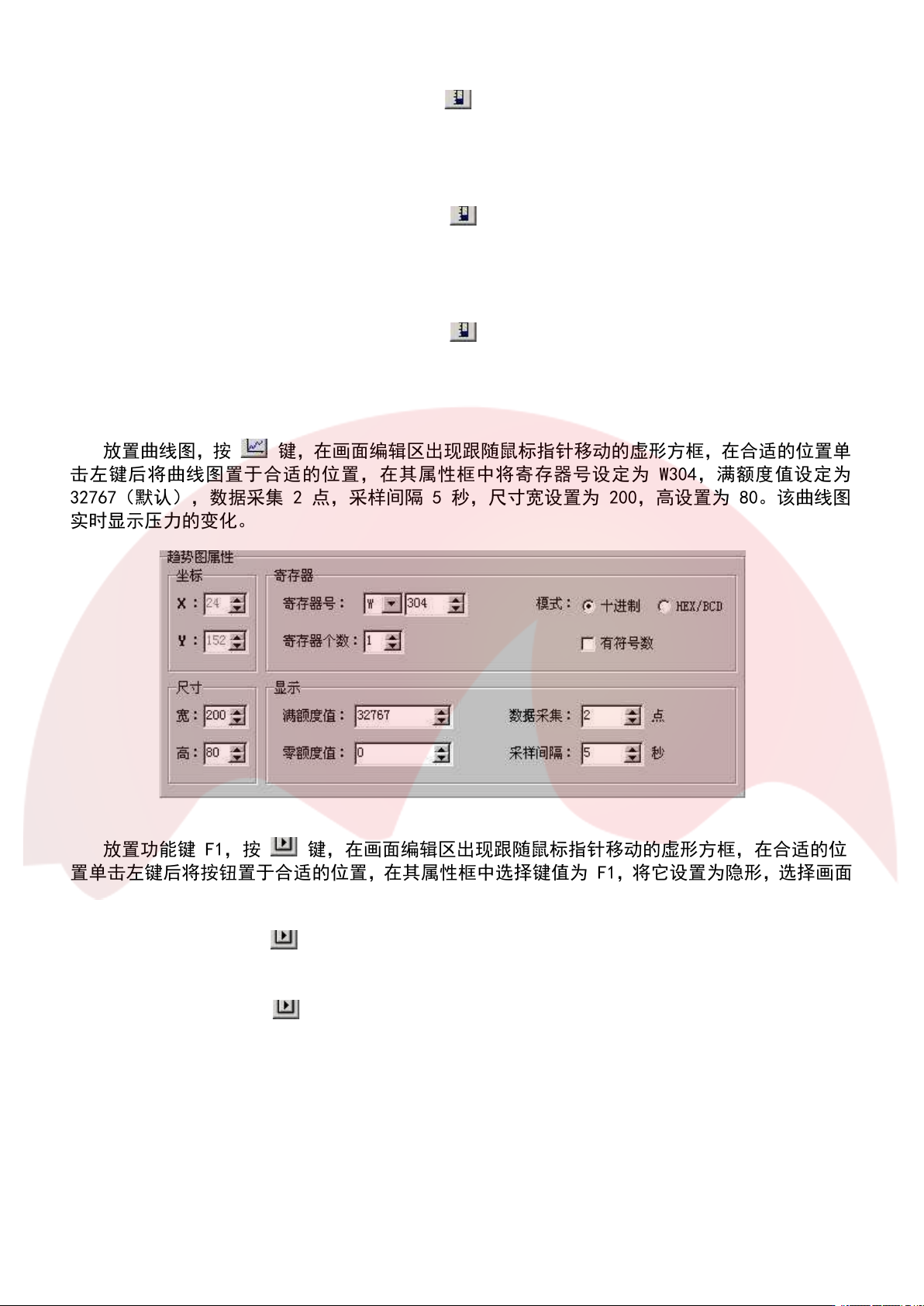

放置曲线图，按 键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合适的位置单
击左键后将曲线图置于合适的位置，在其属性框中将寄存器号设定为 W304，满额度值设定为
32767（默认），数据采集 2 点，采样间隔 5 秒，尺寸宽设置为 200，高设置为 80。该曲线图
实时显示压力的变化。
放置功能键 F1，按
键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合适的位
置单击左键后将按钮置于合适的位置，在其属性框中选择键值为 F1，将它设置为隐形，选择画面
跳转功能，画面跳转至 1 号画面。
放置功能键 F2，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F2，将它
设置为隐形，选择画面跳转功能，画面跳转至 10 号画面。
放置功能键 F3，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F3，将它设
置为隐形，选择画面跳转功能，画面跳转至 20 号画面。
