———— 深圳 为胜智控技术 有限公司 ———— 第 35 页 共 58 页 此时设备处于手动状态，按“SET”键将设备置为自动状态，即 PLC 的 M10 被置 ON。 按“＜”键不放，电机持续正转；如果按“＞”键不放，电机持续反转。 4.6 内置 时钟（ 可选件 ） WS320 含内置时钟（可选件），可实现实时钟控制。 设置时钟，点击 键，或点击“工具”—＞“设置 OP20”命令，出现 OP20 系统参数设置 对话窗：
———— 深圳为胜智控技术有限公司 ————
第
34
页 共
58
页

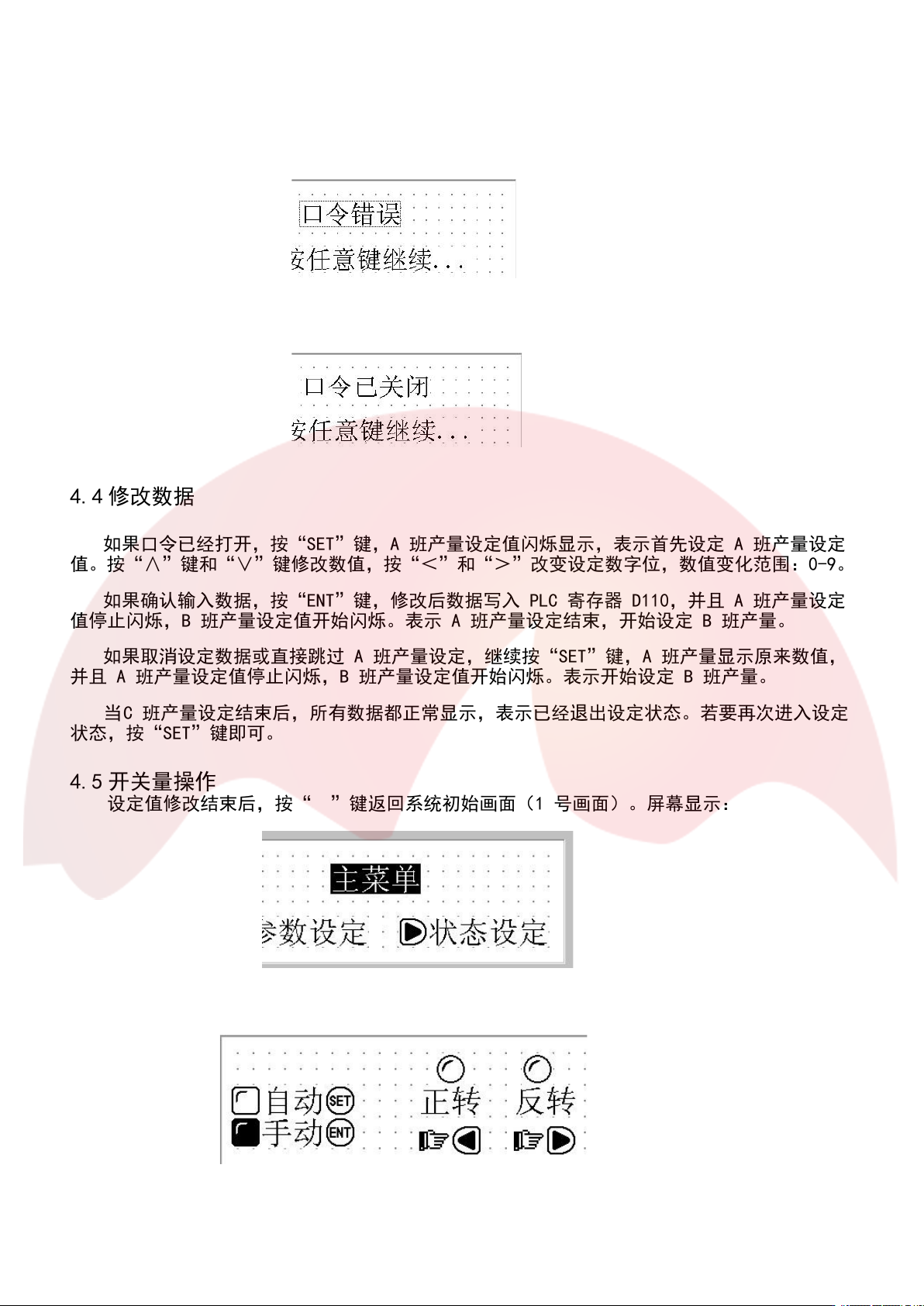

如果口令输入不正确，画面显示：
选择 2，关闭口令，画面显示：
4.4 修改数据
如果口令已经打开，按“SET”键，A 班产量设定值闪烁显示，表示首先设定 A 班产量设定
值。按“∧”键和“∨”键修改数值，按“＜”和“＞”改变设定数字位，数值变化范围：0-9。
如果确认输入数据，按“ENT”键，修改后数据写入 PLC 寄存器 D110，并且 A 班产量设定
值停止闪烁，B 班产量设定值开始闪烁。表示 A 班产量设定结束，开始设定 B 班产量。
如果取消设定数据或直接跳过 A 班产量设定，继续按“SET”键，A 班产量显示原来数值，
并且 A 班产量设定值停止闪烁，B 班产量设定值开始闪烁。表示开始设定 B 班产量。
当C 班产量设定结束后，所有数据都正常显示，表示已经退出设定状态。若要再次进入设定
状态，按“SET”键即可。
4.5 开关量操作
设定值修改结束后，按“ ”键返回系统初始画面（1 号画面）。屏幕显示：
按“＞”键进入状态设定画面。
———— 深圳为胜智控技术有限公司 ————
第
35
页 共
58
页

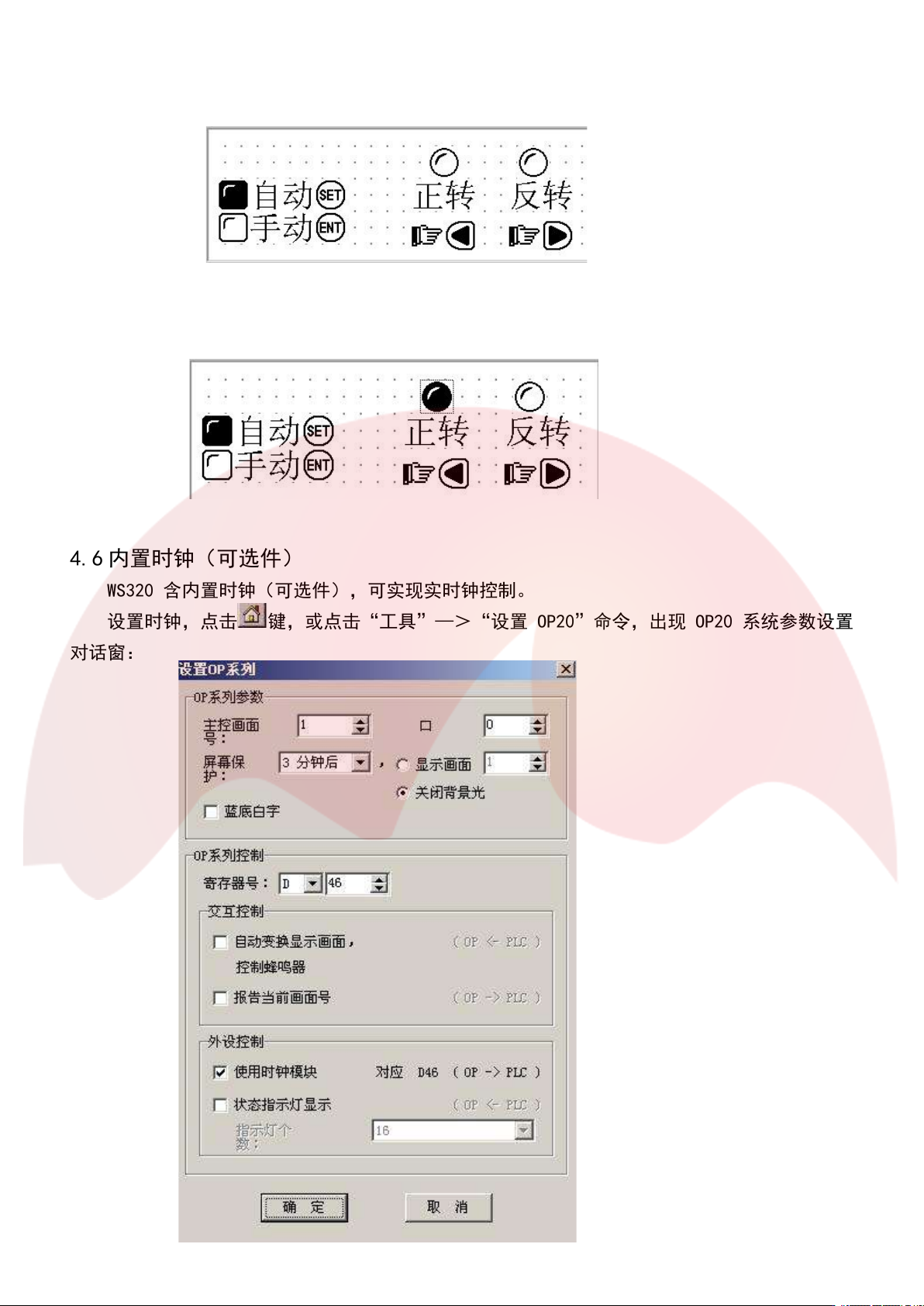

此时设备处于手动状态，按“SET”键将设备置为自动状态，即 PLC 的 M10 被置 ON。
按“＜”键不放，电机持续正转；如果按“＞”键不放，电机持续反转。
4.6 内置时钟（可选件）
WS320 含内置时钟（可选件），可实现实时钟控制。
设置时钟，点击
键，或点击“工具”—＞“设置 OP20”命令，出现 OP20 系统参数设置
对话窗：
———— 深圳为胜智控技术有限公司 ————
第
36
页 共
58
页
选中使用时钟模块，设置你用的控制寄存器号。比如设置为 D46，此时时钟数据存放在以 D46
为首地址的三组寄存器中，D46 存放年月的数据，D47 存放日时的数据，D48 存放分秒的数据。
时钟设置完成后，再设置一个可以进入时钟画面的按键：选取任意一副画面，按
键，画面
中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。在功能对话框中选择画
面跳转，在画面对话框中选择日期/时间
为表明按键的时间功能，建议用户加上“时间”字样进行说明，以区分其他按键
。
操作 OP520 时按<键即可进入日期/时间画面
