———— 深圳为胜智控技术有限公司 ————
第
49
页 共
58
页
放置功能键 F4，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F4，将它设
置为隐形，选择画面跳转功能，画面跳转至报警列表。
棒图曲线画面编辑完成。
该工程编辑完成，按
键，将工程保存。
连接好下载电缆，按下载键，将画面下载至 OP520。
第六章 PLC 连接方法
6.1 信捷 FC 系列 PLC
OP 系列可以和信捷 FC 系列 PLC 通讯，通讯口为 PLC 编程口。
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口 编程口
缺省通讯参数 9600bps、8bit、1stop、ODD
局号 1 局
通信距离（最大） 15 米
通讯方式 RS232
电缆型号 OP-FC-CAB0
开关量对应地址 M0~M383
数字量对应地址
W0~W2047、FW0~FW191、TW0~TW127、CW0~CW127
WX0~WX13、WY0~WY13、WM0~WM23
———— 深圳为胜智控技术有限公司 ————
第
50
页 共
58
页
OP-FC-CAB0 连线图
注：适用机型 OP 全系列
6.2 三菱 FX 系列 PLC
OP 系列目前可以和三菱 FX 全系列 PLC 通讯，通讯口为 PLC 编程口或 FX2N 系列 PLC 的
FX2N-422BD 模块。
OP-FX-CAB0 连线图
注：适用机型 WS320-A
OP
侧
（
9PIN
）
PLC
侧
（
8PIN
）
2
RXD
5
TXD
3
TXD
4
RXD
5 GND 8 GND
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口 编程口或 FX2N-422BD
缺省通讯参数 9600bps、7bit、1stop、Even
局号 0 局
通信距离（最大） 70 米
通讯方式 RS422
电缆型号 OP-FX-CAB0
FX0S FX0N FX2N
开关量对应地址
M000~M51
1 M000~M511 M000~M511
数字量对应地址 D00~D31 D000~D255 D000~D511
OP 侧
(9PIN)
1
TD+
2
RD-
PLC 侧
（8PIN）
6
TD-
1
RD+
8
RD-
4
TD-
9
RD+
7
TD+
5 GND 3 GND
———— 深圳为胜智控技术有限公司 ————
第
51
页 共
58
页
6.3 西门子 S7-200 系列 PLC
OP 系列可以通过 PPI 协议和 S7-200 系列 PLC 的编程口或扩展通讯口直接通讯。

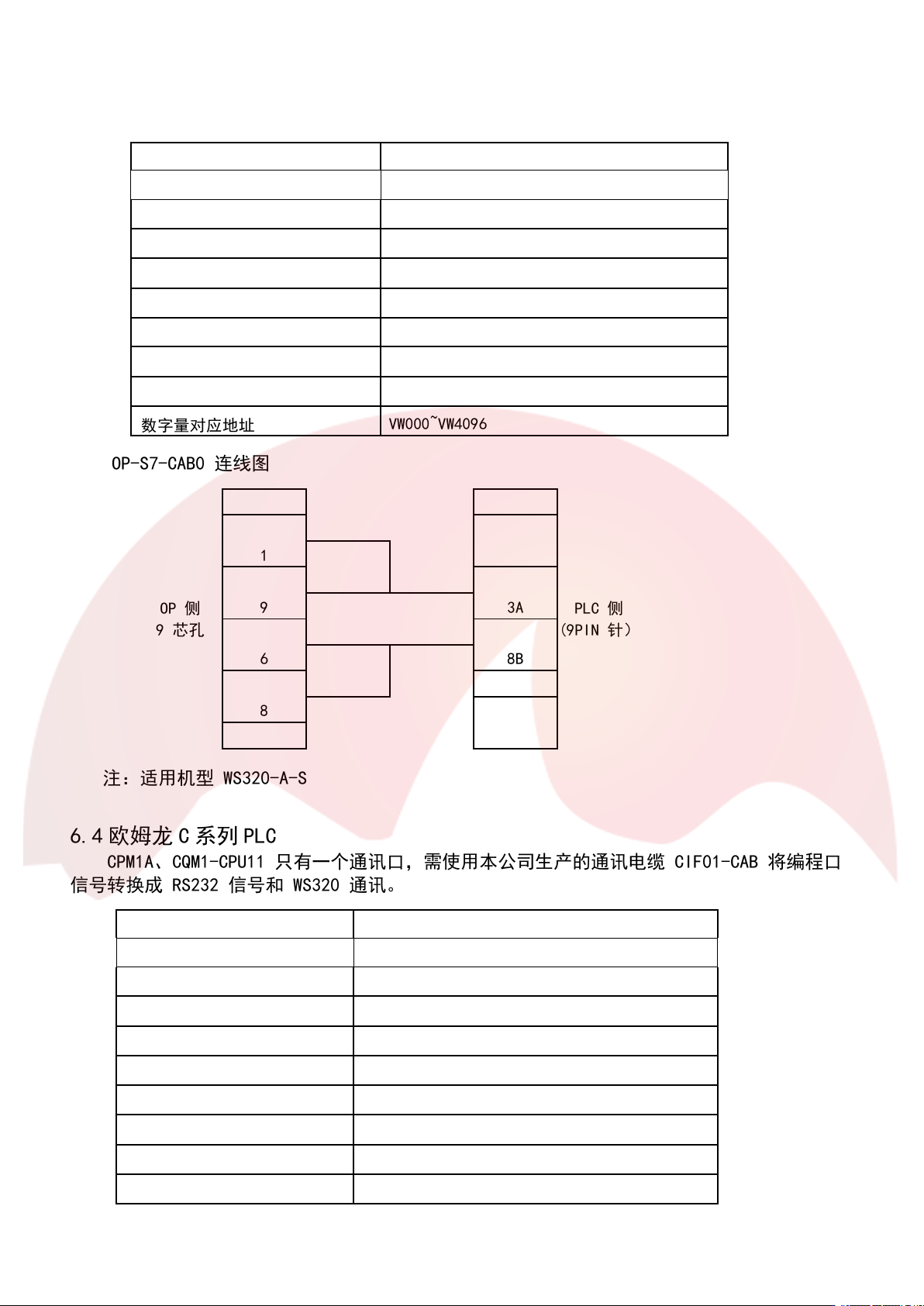

OP-S7-CAB0 连线图
注：适用机型 WS320-A-S
6.4 欧姆龙 C 系列 PLC
CPM1A、CQM1-CPU11 只有一个通讯口，需使用本公司生产的通讯电缆 CIF01-CAB 将编程口
信号转换成 RS232 信号和 WS320 通讯。
项目 内容
WS320 通讯口 RS485 通讯端子
PLC 通讯口
编程口或扩展通讯口
缺省通讯参数
9600bps、8bit、1stop、Even
局号
2 局
通信距离（最大）
100 米（双绞线）
通讯方式
RS485
电缆型号
OP-S7-CAB0
开关量对应地址
M000~M317
数字量对应地址
VW000~VW4096
OP 侧
9 芯孔
PLC 侧
(9PIN 针）
1
9 3A
6 8B
8
项目 内容
WS320 通讯口 9 针通讯端子
PLC 通讯口
编程口或扩展通讯口
缺省通讯参数
9600bps、7bit、2stop、Even
局号
0 局
通信距离（最大）
15 米
通讯方式
RS232
电缆型号
OP-CQM-CAB0 或 CIF01-CAB0
开关量对应地址
IR20000~22715
数字量对应地址
DM0000~DM1024
