———— 深圳 为胜智控技术 有限公司 ———— 第 41 页 共 58 页 放置功能键 F2，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F2，将它设 置为隐形，选择画面跳转功能，画面跳转至 20 号画面。 放置功能键 F3，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F3，将它设 置为隐形，选择画面跳转功能，画面跳转至 30 号画面。 放置功能键 F4，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F4，…
———— 深圳为胜智控技术有限公司 ————
第
40
页 共
58
页
按同样的方法，在合适的位置输入文字串“PLC 控制系统画面>”、“按菜单键进入>>”、“状
态”、“监控”、“参数”、“设定”、“棒图”、“曲线”、“报警”、“列表”。

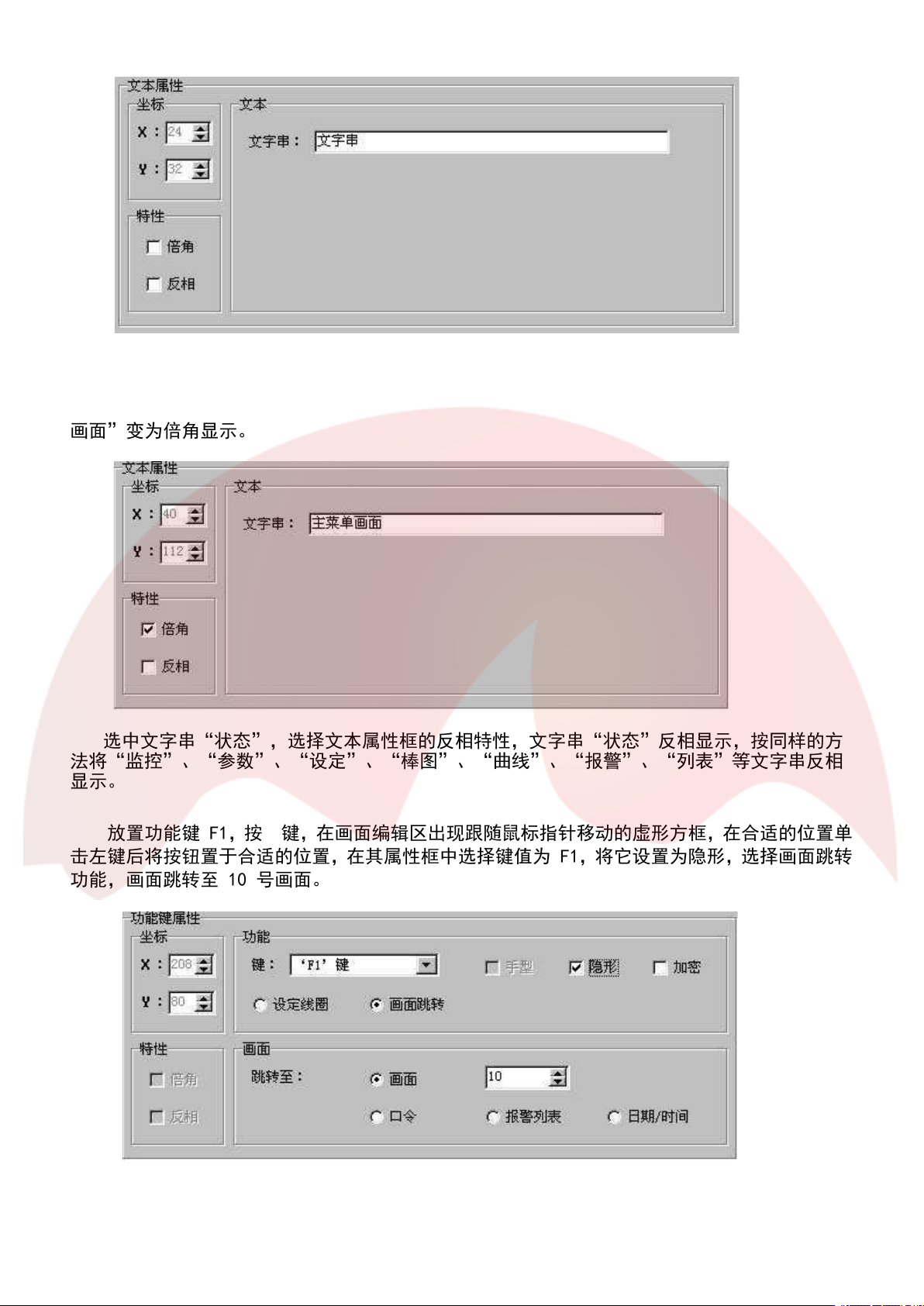

修改文字属性，选中文字串“主菜单画面”，选择文本属性框的倍角特性，文字串“主菜单
画面”变为倍角显示。
选中文字串“状态”，选择文本属性框的反相特性，文字串“状态”反相显示，按同样的方
法将“监控”、“参数”、“设定”、“棒图”、“曲线”、“报警”、“列表”等文字串反相
显示。
放置功能键 F1，按 键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合适的位置单
击左键后将按钮置于合适的位置，在其属性框中选择键值为 F1，将它设置为隐形，选择画面跳转
功能，画面跳转至 10 号画面。
———— 深圳为胜智控技术有限公司 ————
第
41
页 共
58
页

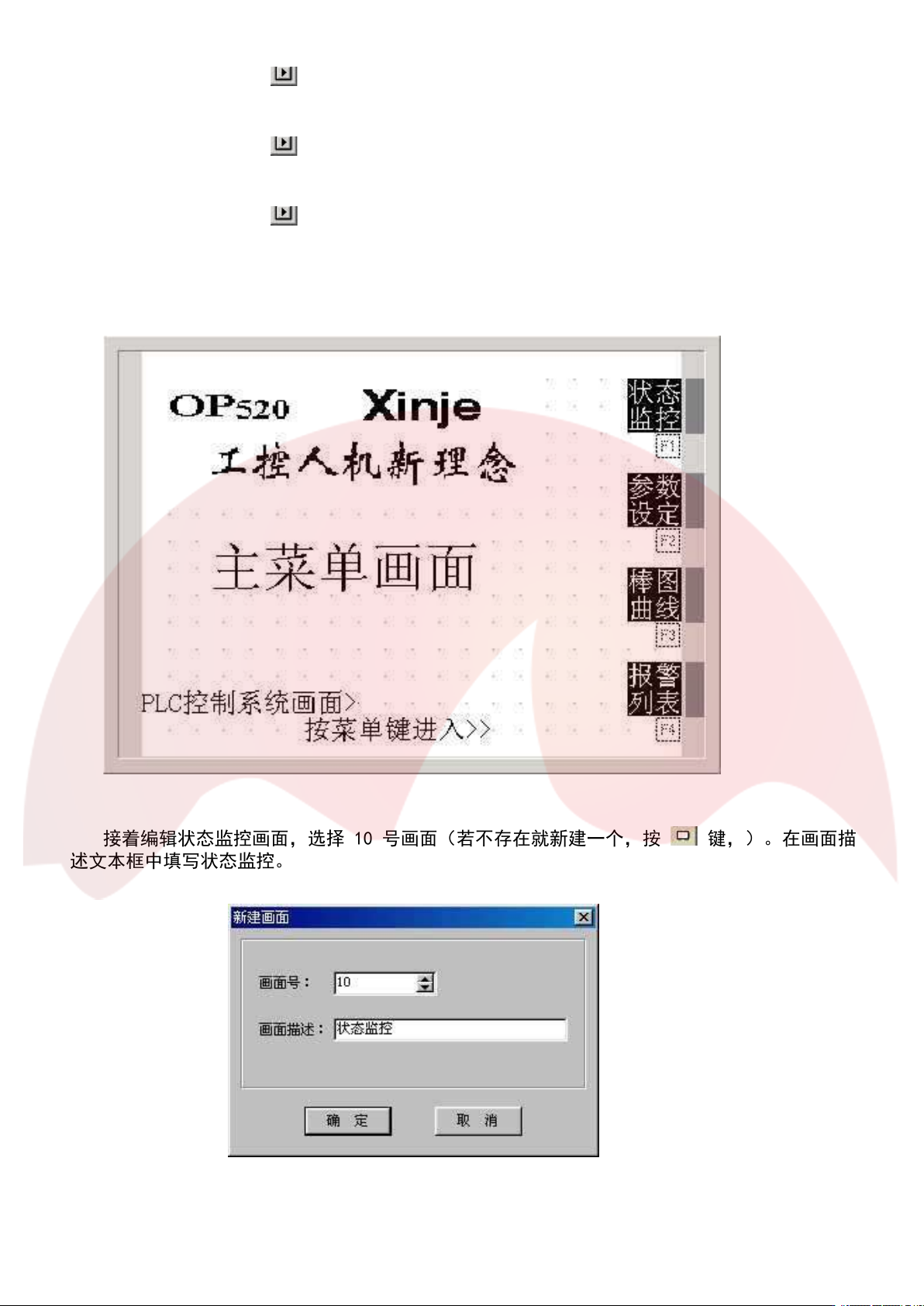

放置功能键 F2，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F2，将它设
置为隐形，选择画面跳转功能，画面跳转至 20 号画面。
放置功能键 F3，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F3，将它设
置为隐形，选择画面跳转功能，画面跳转至 30 号画面。
放置功能键 F4，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F4，将它设
置为隐形，选择画面跳转功能，画面跳转至报警列表。
主菜单画面编辑完成。
接着编辑状态监控画面，选择 10 号画面（若不存在就新建一个，按
键，）。在画面描
述文本框中填写状态监控。
———— 深圳为胜智控技术有限公司 ————
第
42
页 共
58
页
输入画面说明文字：按 键，放置文本输入框，再将文本框的默认文字“文字串”改写
为“当前模式”。按同样的方法，在合适的位置输入文字串“1 号阀流量=”、“2 号阀流量=”、
“1 号阀压力=”、 “2 号阀压力=”、“1 号阀工作时间”、“2 号阀工作时间”、“1#仓全满”、
“1#仓全空”、“2#仓全满”、“2#仓全空”、“总停”、“初始”、“画面”、“参数”、“设
定”、“棒图”、“曲线”、“报警”、“列表”，选中文字串“当前模式”，选择文本属性框
的反相特性，文字串“当前模式”反相显示，按同样的方法将“初始”、“画面”、“参数”、
“设定”、“棒图”、“曲线”、“报警”、“列表”等文字串反相显示。

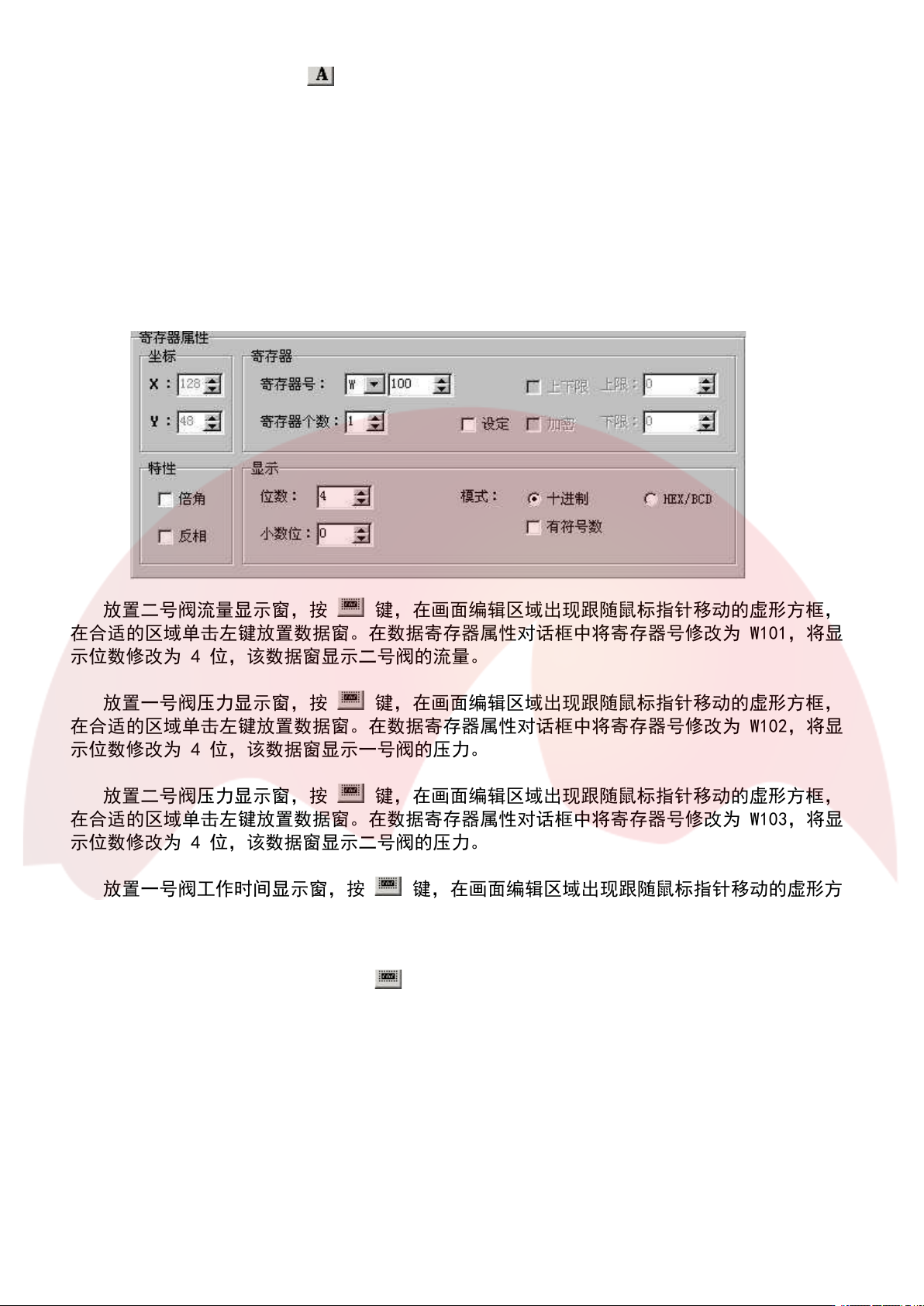

放置数据窗显示一号阀流量，按 键，在画面编辑区域出现跟随鼠标指针移动的虚形方框，
在合适的区域单击左键放置数据窗。在数据寄存器属性对话框中将寄存器号修改为 W100，将显示
位数修改为 4 位（默认为 5），该数据窗显示一号阀的流量。
放置二号阀流量显示窗，按
键，在画面编辑区域出现跟随鼠标指针移动的虚形方框，
在合适的区域单击左键放置数据窗。在数据寄存器属性对话框中将寄存器号修改为 W101，将显
示位数修改为 4 位，该数据窗显示二号阀的流量。
放置一号阀压力显示窗，按
键，在画面编辑区域出现跟随鼠标指针移动的虚形方框，
在合适的区域单击左键放置数据窗。在数据寄存器属性对话框中将寄存器号修改为 W102，将显
示位数修改为 4 位，该数据窗显示一号阀的压力。
放置二号阀压力显示窗，按
键，在画面编辑区域出现跟随鼠标指针移动的虚形方框，
在合适的区域单击左键放置数据窗。在数据寄存器属性对话框中将寄存器号修改为 W103，将显
示位数修改为 4 位，该数据窗显示二号阀的压力。
放置一号阀工作时间显示窗，按
键，在画面编辑区域出现跟随鼠标指针移动的虚形方
框，在合适的区域单击左键放置数据窗。在数据寄存器属性对话框中将寄存器号修改为 W104，
将显示位数修改为 4 位，该数据窗显示一号阀的工作时间。
放置二号阀工作时间显示窗，按
键，在画面编辑区域出现跟随鼠标指针移动的虚形方
框，在合适的区域单击左键放置数据窗。在数据寄存器属性对话框中将寄存器号修改为 W105，
将显示位数修改为 4 位，该数据窗显示二号阀的工作时间。
放置可变文本，说明当前工作状态，按 键，在画面编辑区域出现跟随鼠标指针移动的虚形
方框，在合适的区域单击左键放置可变文本，将动态文本属性对话框中的寄存器号设定为 W130，
数值为 0 时显示“一号仓加料”，数值为 1 时显示“一号仓加温搅拌”，数值为 2 时显示“二
号仓加料”，数值为 3 时显示“二号仓加温搅拌”，数值为 4 时显示“二号仓卸料”。
