1.3.2 安装方法
安装示意图如下：
具体安装步骤：
第一步，在安装面板上按照文本显示器开孔尺寸开相应尺寸的安装孔。
第二步，将文本显示器的底部推入安装孔。
第三步，按图所示把安装固定支架装入固定孔。
第四步，拧紧四个固定架的螺丝，使显示器的上面板底部边缘与安装面板紧密接触，安装面盘无
明显 变形即安装完毕。
安装注意事项：
（1）安装孔开的大小要适宜，周围要留有一定间隙，不可卡得太紧，以免划伤显示器外壳。
（2）固定架螺丝不可拧的太紧，以免损坏显示器外壳。
（3）四个固定架螺丝要受力均匀，拧紧即可，不可用力过大，安装面板无明显变形为好。（4）
安装时最好在密封槽内加置密封圈。
第二章 产品展示
2.1 产品主要硬件及说明
———— 深圳为胜智控技术有限公司 ————
第
4
页 共
58
页

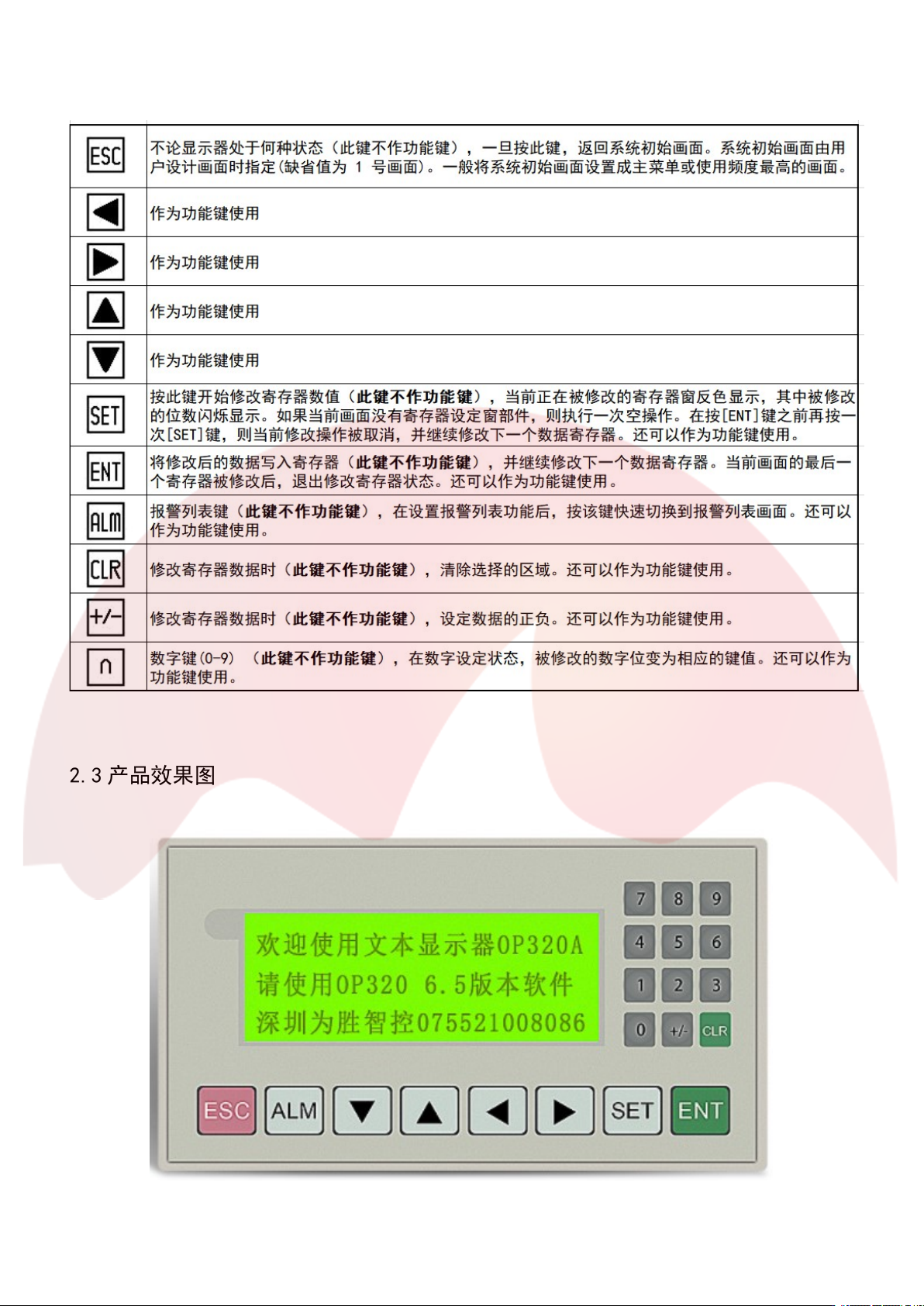

2.2 按键基本功能一览表：
2.3 产品效果图
———— 深圳为胜智控技术有限公司 ————
第
5
页 共
58
页

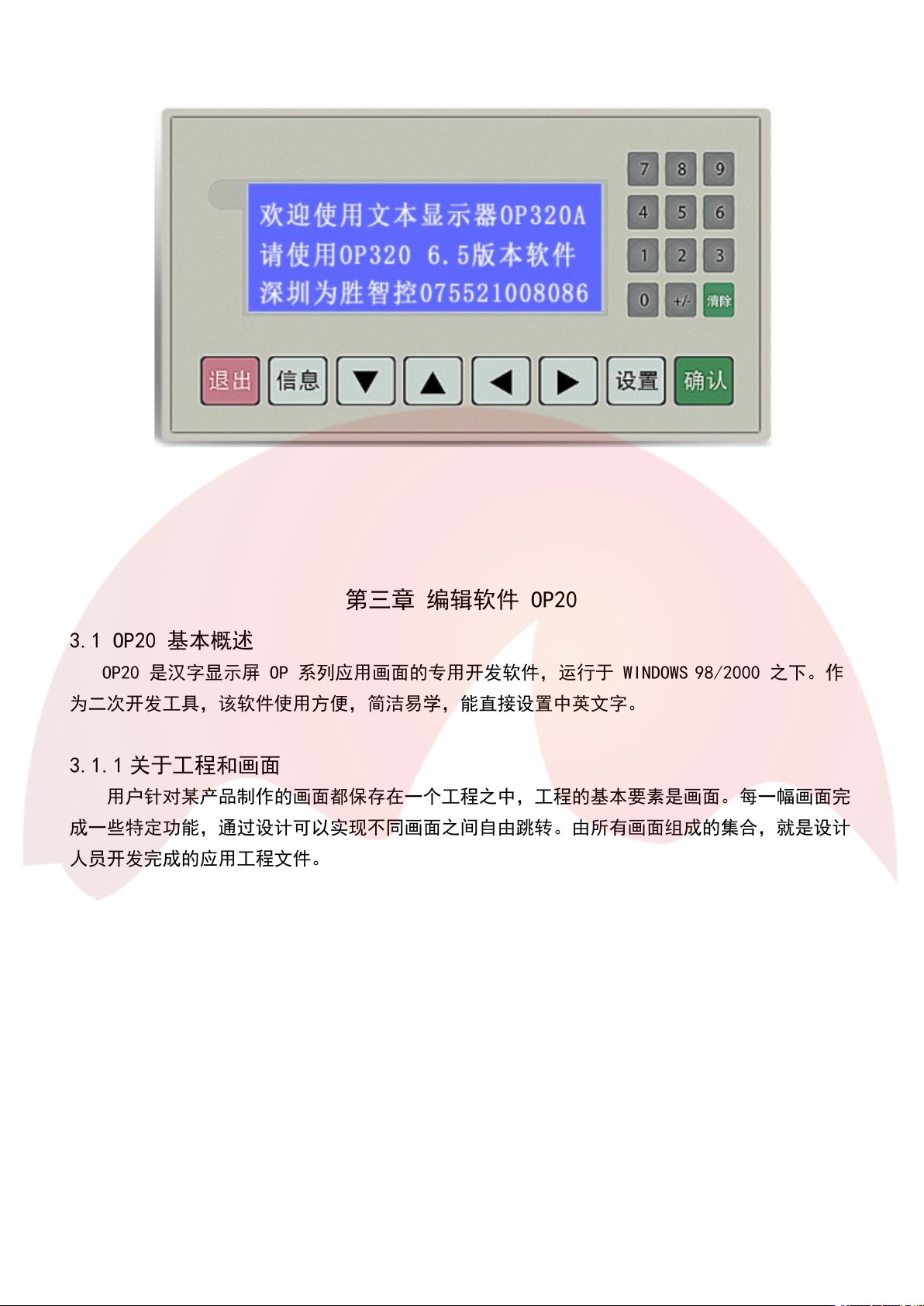

第三章 编辑软件 OP20
3.1 OP20 基本概述
OP20 是汉字显示屏 OP 系列应用画面的专用开发软件，运行于 WINDOWS 98/2000 之下。作
为二次开发工具，该软件使用方便，简洁易学，能直接设置中英文字。
3.1.1 关于工程和画面
用户针对某产品制作的画面都保存在一个工程之中，工程的基本要素是画面。每一幅画面完
成一些特定功能，通过设计可以实现不同画面之间自由跳转。由所有画面组成的集合，就是设计
人员开发完成的应用工程文件。
3.1.2 画面内容
打开工程后，用户就可以新建或打开画面。每幅画面都可以放置文字（中英文）、指示灯、
开关、数据显示设定窗、跳转键等元素。每幅画面之间可实现自由跳转，操作者可完成数据监视、
参数设定、开关控制、报警列表监视等操作。
