6.9 松下 FP 系列 PLC
WS320 可以和松下 FP 系列 PLC 通讯，通讯口为 PLC 编程口或扩展通讯口。
OP-FP -CAB0 连线图
注：适用机型 OP 全系列
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口
编程口或扩展通讯口
缺省通讯参数
9600bps、8bit、1stop、ODD
局号
1 局
通信距离（最大）
15 米
通讯方式
RS232
电缆型号
OP-FP1-CAB0
开关量对应地址
R0000~R875F
数字量对应地址
DT0000~DT9999
OP 侧
（9PIN）
PLC 侧
（9PIN 针）
2 RXD 2 TXD
3 TXD 3 RXD
5GND 7 GND
4
5
8
9
———— 深圳为胜智控技术有限公司 ————
第
56
页 共
58
页
6.10 永宏 FB 系列 PLC
WS320 可以和永宏 FB 系列 PLC 通讯，通讯口为 PLC 编程口或扩展通讯口。
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口
编程口或扩展通讯口
缺省通讯参数
9600bps、7Bit、1stop、Even
局号
1 局
通信距离（最大）
15 米
通讯方式
RS232
电缆型号
OP-FB-CAB0
开关量对应地址
M0000~M1911
数字量对应地址
R0000~R8071
OP-FB -CAB0 连线图
1
RXD1
2 RXD 2
TXD1
OP 侧
3 TXD
PLC 侧
（9PIN）
（9PIN
针）
5 GND 6 GND
3 RTS1
4 CTS1
注：适用机型 WS 全系列
———— 深圳为胜智控技术有限公司 ————
第
57
页 共
58
页
6.11 Kenyence 系列 PLC
OP 系列可以和 Kenyence 系列 PLC 通讯，通讯口为 PLC 编程口。

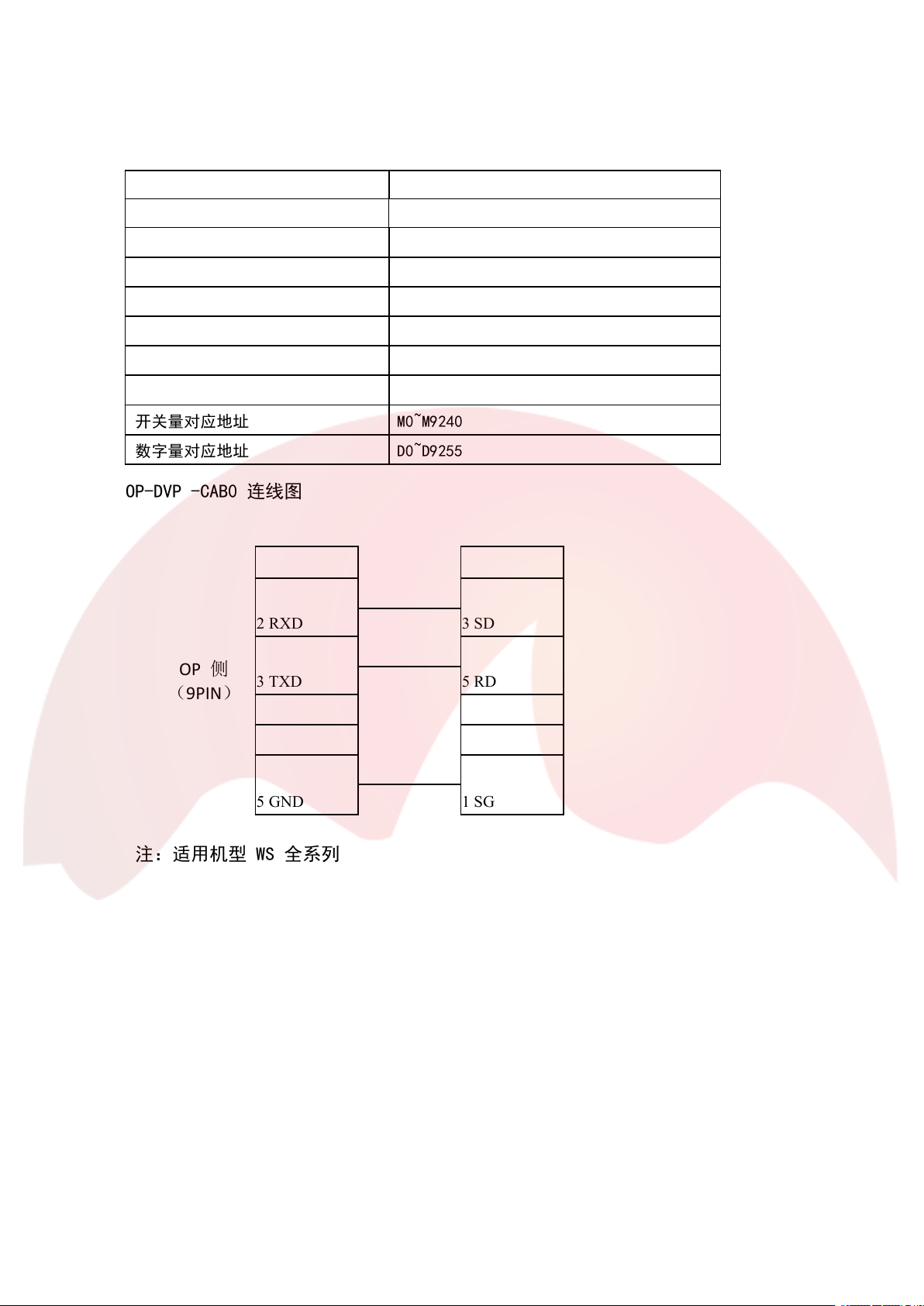

OP-DVP -CAB0 连线图
注：适用机型 WS 全系列
项目 内容
OP 系列通讯口 9 针通讯口
PLC 通讯口 编程口
缺省通讯参数 9600bps、8bit、1stop、ODD
局号 0 局
通信距离（最大） 15 米
通讯方式 RS232
电缆型号 OP-KZ-CAB0
开关量对应地址 M0~M9240
数字量对应地址 D0~D9255
OP
侧
（
9PIN
）
2 RXD 3 SD
3 TXD 5 RD
5 GND 1 SG
