———— 深圳为胜智控技术有限公司 ————
第
23
页 共
58
页
3.2.10 折线图
工业控制过程中，有些参数变化缓慢，操作人员希望了解这些参数在某段时间内的变化过程。
折线图应该是最理想的方式了。
按
键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。
寄存器号
折线图对应的寄存器地址。
满额度值
折线图 100%刻度显示时，寄存器对应的数值。
零额度值
折线图 0%刻度显示时，寄存器对应的数值。
数据采集（点数）
整个折线图从左至右全部采样点的个数。该数值越大，折线图变化的越细腻，当然时间亦长。
采样间隔
每两个采样点之间的间隔时间。
尺寸
该数值决定折线图的长度和宽度。
注：一个折线图部件只能显示一条折线。
———— 深圳为胜智控技术有限公司 ————
第
24
页 共
58
页
3.2.11 棒形图
棒形图用于直观显示模拟量参数，如流量﹑压力﹑液位等。其高度﹑宽度和方向可以任意指
定。
按
键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。
寄存器号
棒形图对应的寄存器地址。
满额度值
棒形图 100%刻度显示时，寄存器对应的数值。
零额度值
棒形图 0%刻度显示时，寄存器对应的数值.
方向
棒形图显示方向，可以向上﹑向下或向左﹑向右。
尺寸
该数值决定棒形图的宽度和高度。
———— 深圳为胜智控技术有限公司 ————
第
25
页 共
58
页

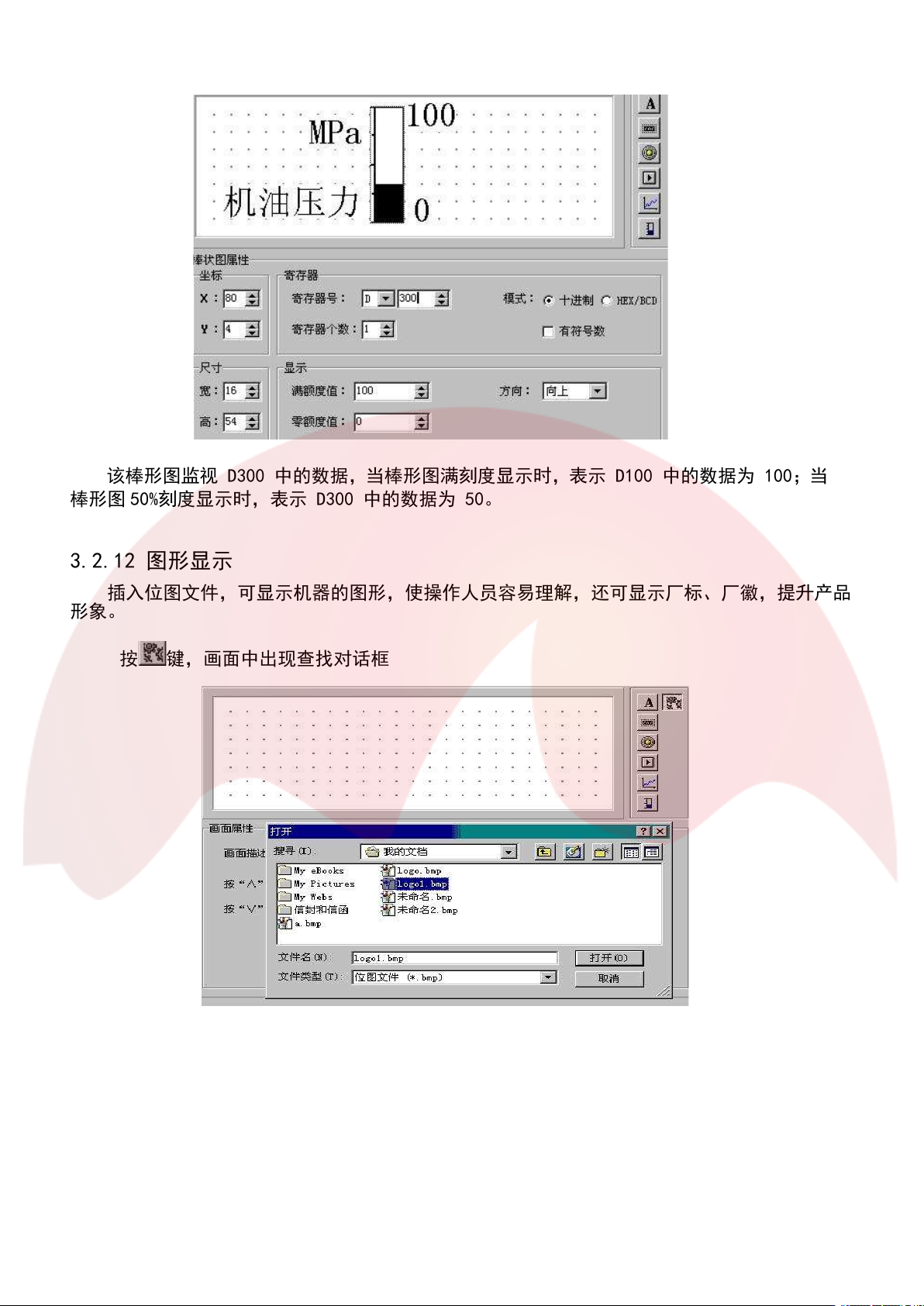

该棒形图监视 D300 中的数据，当棒形图满刻度显示时，表示 D100 中的数据为 100；当
棒形图 50%刻度显示时，表示 D300 中的数据为 50。
3.2.12 图形显示
插入位图文件，可显示机器的图形，使操作人员容易理解，还可显示厂标、厂徽，提升产品
形象。
按
键，画面中出现查找对话框
选中要显示的位图文件双击它或按打开键，画面中出现跟随鼠标移动的矩形虚线框，移动至
恰当位置后按鼠标左键确认。
