注：适用机型 OP 全系列
6.6 施耐德 NEZA 系列 PLC
OP 系列可以通过 MODBUS 协议和 NEZA 系列 PLC 的编程口直接通讯。
OP-NEZA-CAB0 连线图
注：适用机型 WS320-A-S
6.7 台达 DVP 系列 PLC
OP 系列可以和台达 DVP 系列 PLC 通讯，通讯口为 PLC 编程口。
项目 内容
WS320 通讯口 RS485 通讯端子
PLC 通讯口
编程口
通讯协议
Modbus Slave
缺省通讯参数
9600bps、8bit、1stop、Even
局号
1 局
通信距离（最大）
100 米（双绞线）
通讯方式
RS485
电缆型号
OP-NEZA-CAB0
开关量对应地址
%M000~%M127
数字量对应地址
%MW000~%MW511
OP 侧
9 芯孔
PLC 侧
（9PIN 针）
1
9 1A
6 2B
8 5
7
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口
编程口
缺省通讯参数
9600bps、7bit、1stop、Even
局号
1 局
通信距离（最大）
15 米
通讯方式
RS232
电缆型号
OP-DVP-CAB0
开关量对应地址
M0~M999
数字量对应地址
D0~D599
———— 深圳为胜智控技术有限公司 ————
第
54
页 共
58
页
OP-DVP -CAB0 连线图
注：适用机型 OP 全系列
6.8 LG Master-K 系列 PLC
WS320 可以和 LG Master-K 系列 PLC 通讯，通讯口为 Port2 口。
OP-LG -CAB0 连线图
注：适用机型 OP 全系列
OP 侧
（9PIN）
PLC 侧
（8PIN）
2 RXD 5 TXD
3 TXD 4 RXD
5 GND 8 GND
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口 Port2 口
缺省通讯参数
9600bps、8bit、1stop、Even
局号
1 局
协议
Modbus Slave（RTU（HEX））
通信距离（最大）
15 米
通讯方式
RS232
电缆型号
OP-LG-CAB0
开关量对应地址
M000~M191F
数字量对应地址
D0000~D4500
OP 侧
（9PIN）
PLC 侧
（9PIN 针）
2 RXD 7 TXD
3 TXD 4 RXD
5 GND 5 GND
———— 深圳为胜智控技术有限公司 ————
第
55
页 共
58
页
6.9 松下 FP 系列 PLC
WS320 可以和松下 FP 系列 PLC 通讯，通讯口为 PLC 编程口或扩展通讯口。

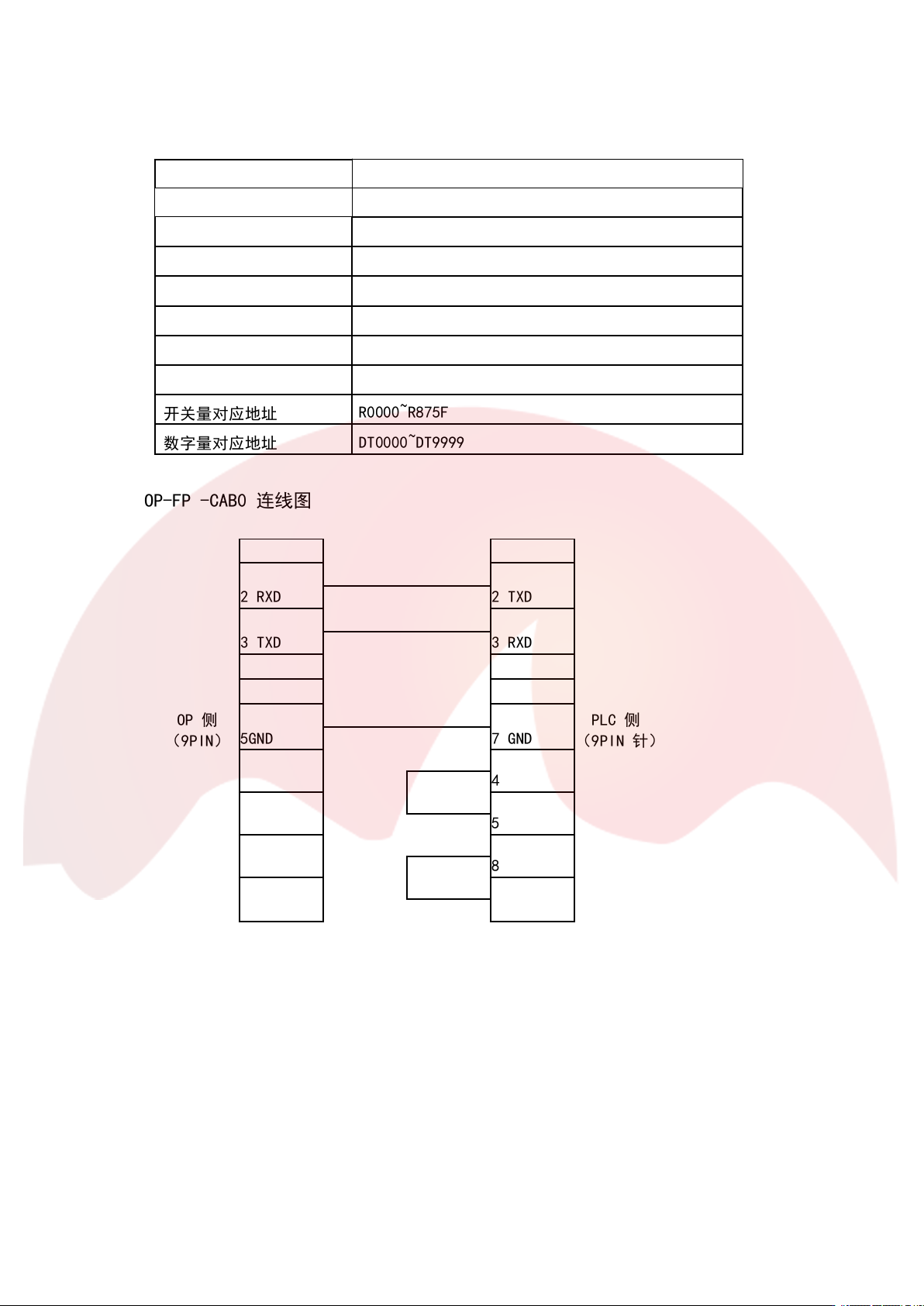

OP-FP -CAB0 连线图
注：适用机型 OP 全系列
项目 内容
WS320 通讯口 9 针通讯口
PLC 通讯口
编程口或扩展通讯口
缺省通讯参数
9600bps、8bit、1stop、ODD
局号
1 局
通信距离（最大）
15 米
通讯方式
RS232
电缆型号
OP-FP1-CAB0
开关量对应地址
R0000~R875F
数字量对应地址
DT0000~DT9999
OP 侧
（9PIN）
PLC 侧
（9PIN 针）
2 RXD 2 TXD
3 TXD 3 RXD
5GND 7 GND
4
5
8
9
