———— 深圳为胜 智控技术有限 公司 —— —— 第 15 页 共 58 页 ★ 画面号 新建画面的序号 ★ 画面描述 新建画面的性质描述 设定画面号为“10”，输入画面描述“参数设定”。 按[ 确 定 ]键 确 认。 随后 界面 右 下 角显 示画 面属 性 内 容， 将 “ ∧ ”键 跳 转画 面号 置为 “0 ” ， “∨” 键跳转画面号置为 “20” 。 以便在正常显示状态下 （不在数据设定状态） ， 按 “∧” 键直 接进入…
———— 深圳为胜智控技术有限公司 ————
第
14
页 共
58
页
在主菜单画面中再增加一个报警画面跳转按键。当按下此键，即能跳转到报警列表画面,
查阅报警信息。
登录报警信息方法请参考 2-2-14。
3.2.6 数据显示窗
下面介绍
参数设定
画面制作过程，同时详细说明参数显示窗和参数设定窗等部件的设定方法，
以及如何设定密码。
例：10 号画面能够监视和设定 3 组参数，分别对应 A 班产量、B 班产量、C 班产量，左
面一列为当前值，右面一列为目标值。其中当前值只能监视数据，目标值即能监视也能修改数据。
三组参数和 PLC 数据寄存器对应关系如下：
当前值对应地址 目标值对应地址
A 班产量
D100 D110
B 班产量
D101 D111
C 班产量
D102 D112
作画步骤如下：
按[新建]键，弹出画面号和画面描述设定对话窗。
———— 深圳为胜智控技术有限公司 ————
第
15
页 共
58
页
★ 画面号
新建画面的序号
★ 画面描述
新建画面的性质描述
设定画面号为“10”，输入画面描述“参数设定”。
按[确定]键确认。随后界面右下角显示画面属性内容，将“∧”键跳转画面号置为“0”，
“∨”键跳转画面号置为“20”。以便在正常显示状态下（不在数据设定状态），按“∧”键直
接进入
主菜单
画面，按“∨”键直接进入
状态设定
画面。
在适当位置，放置文本“当前值”、“目标值”、“A 班产量”、“B 班产量”、“C 班产量”。
———— 深圳为胜智控技术有限公司 ————
第
16
页 共
58
页

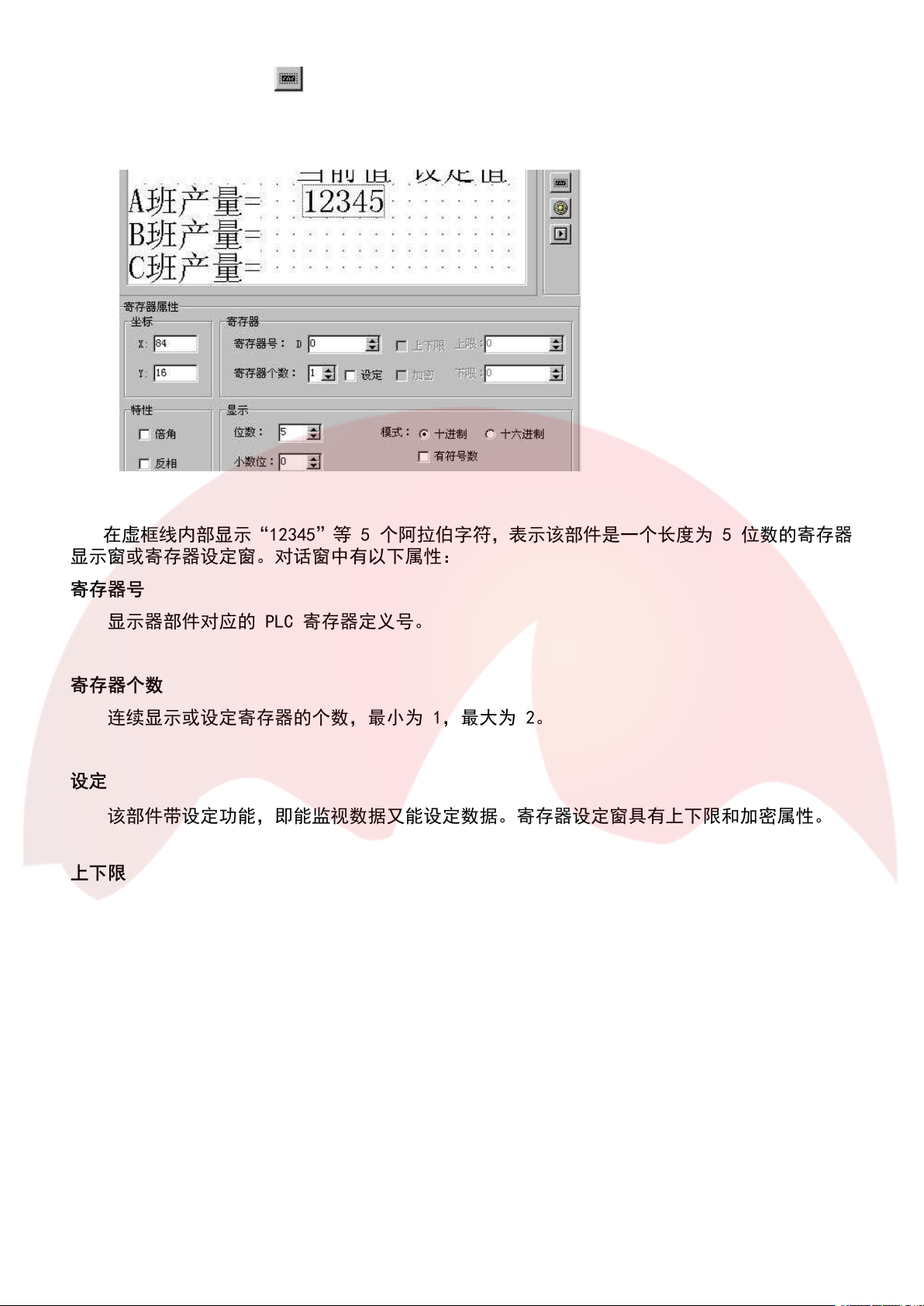

放置数据显示窗，按 键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按
鼠标左键确认。
在虚框线内部显示“12345”等 5 个阿拉伯字符，表示该部件是一个长度为 5 位数的寄存器
显示窗或寄存器设定窗。对话窗中有以下属性：
寄存器号
显示器部件对应的 PLC 寄存器定义号。
寄存器个数
连续显示或设定寄存器的个数，最小为 1，最大为 2。
设定
该部件带设定功能，即能监视数据又能设定数据。寄存器设定窗具有上下限和加密属性。
上下限
允许设定数据的最大值和最小值。
加密
只有系统口令打开时才能修改数据，密码值由工具菜单设置。
位数
显示或设定数据最大位数。
小数
小数点以后保留有效数字位数。
