3.2.11 棒形图
棒形图用于直观显示模拟量参数，如流量﹑压力﹑液位等。其高度﹑宽度和方向可以任意指
定。
按
键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。
寄存器号
棒形图对应的寄存器地址。
满额度值
棒形图 100%刻度显示时，寄存器对应的数值。
零额度值
棒形图 0%刻度显示时，寄存器对应的数值.
方向
棒形图显示方向，可以向上﹑向下或向左﹑向右。
尺寸
该数值决定棒形图的宽度和高度。
———— 深圳为胜智控技术有限公司 ————
第
25
页 共
58
页
该棒形图监视 D300 中的数据，当棒形图满刻度显示时，表示 D100 中的数据为 100；当
棒形图 50%刻度显示时，表示 D300 中的数据为 50。
3.2.12 图形显示
插入位图文件，可显示机器的图形，使操作人员容易理解，还可显示厂标、厂徽，提升产品
形象。
按
键，画面中出现查找对话框
选中要显示的位图文件双击它或按打开键，画面中出现跟随鼠标移动的矩形虚线框，移动至
恰当位置后按鼠标左键确认。
———— 深圳为胜智控技术有限公司 ————
第
26
页 共
58
页

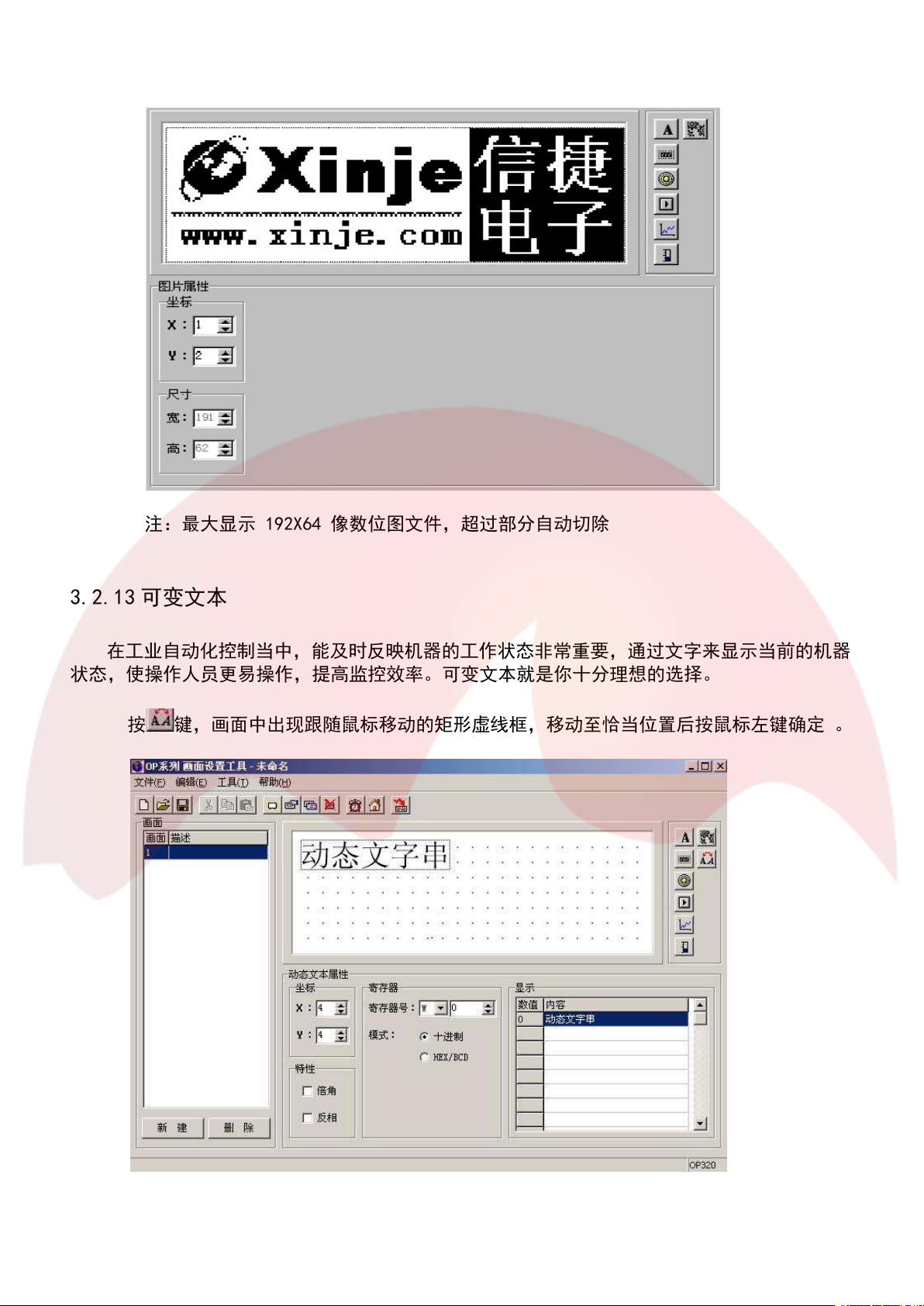

注：最大显示 192X64 像数位图文件，超过部分自动切除
3.2.13 可变文本
在工业自动化控制当中，能及时反映机器的工作状态非常重要，通过文字来显示当前的机器
状态，使操作人员更易操作，提高监控效率。可变文本就是你十分理想的选择。
按
键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确定 。
画面编辑区出现初始文字“动态文字串”。对话窗中有以下属性：
