———— 深圳为胜 智控技术有限 公司 —— —— 第 45 页 共 58 页 输入画面说明文字： 按 键， 放置文本输入框， 再将文本框的默认文字 “文字串” 改写为 “当前模式” 。 按同样的方法， 在合适的位置输入文字串 “一号阀流量上限=” 、 “二号阀流量上 限=” 、 “一号阀压力上限=” 、 “二号阀压力上限=” 、 “全流程运行时间” 、 “二号阀工作时间” 、 “参数” 、“设定” 、 “棒图”、 “曲线” 、“报警”…
———— 深圳为胜智控技术有限公司 ————
第
44
页 共
58
页
放置功能键 F2，按 键，将按钮置于合适的位置，在其属性框中选择键值为 F2，将它
设置为隐形，选择画面跳转功能，画面跳转至 20 号画面。
放置功能键 F3，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F3，将它
设置为隐形，选择画面跳转功能，画面跳转至 30 号画面。
放置功能键 F4，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F4，将它
设置为隐形，选择画面跳转功能，画面跳转至报警列表。
状态显示画面编辑完成。
接着编辑参数设定画面，选择 20 号画面（若不存在就新建一个，按
键）。在画面描
述文本框中填写参数设定。
———— 深圳为胜智控技术有限公司 ————
第
45
页 共
58
页
输入画面说明文字：按 键，放置文本输入框，再将文本框的默认文字“文字串”改写为
“当前模式”。按同样的方法，在合适的位置输入文字串“一号阀流量上限=”、“二号阀流量上
限=”、“一号阀压力上限=”、“二号阀压力上限=”、“全流程运行时间”、“二号阀工作时间”、
“参数”、“设定”、“棒图”、“曲线”、“报警”、“列表”，选中文字串“主菜单画面”，
选择文本属性框的倍角特性，文字串“主菜单画面”变为倍角显示。选中文字串“状态”，选择
文本属性框的反相特性，文字串“状态”反相显示，按同样的方法将“监控”、“参数”、“设
定”、“棒图”、“曲线”、“报警”、“列表”等文字串反相显示。
放置一号阀流量上限设定数据窗，按
键，在画面编辑区出现跟随鼠标指针移动的虚形
方框，在合适的位置单击左键后将数据窗置于合适的位置，在数据寄存器属性对话框中将寄存器
号设置为 W200，选择设定功能，选择上下限，将上限设置为 30000，下限设置为 0。该数据窗设
定一号阀流量上限。
放置二号阀流量上限设定数据窗，按
键，在画面编辑区出现跟随鼠标指针移动的虚形
方框，在合适的位置单击左键后将数据窗置于合适的位置，在数据寄存器属性对话框中将寄存器
号设置为 W201，选择设定功能，选择上下限，将上限设置为 30000，下限设置为 0。该数据窗
设定二号阀流量上限。
放置一号阀压力上限设定数据窗，按
键，在画面编辑区出现跟随鼠标指针移动的虚形
方框，在合适的位置单击左键后将数据窗置于合适的位置，在数据寄存器属性对话框中将寄存器
号设置为 W202，选择设定功能，选择上下限，将上限设置为 30000，下限设置为 0。该数据窗
设定一号阀压力上限。
放置二号阀压力上限设定数据窗，按
键，在画面编辑区出现跟随鼠标指针移动的虚形
方框，在合适的位置单击左键后将数据窗置于合适的位置，在数据寄存器属性对话框中将寄存器
号设置为 W203，选择设定功能，选择上下限，将上限设置为 30000，下限设置为 0。该数据窗
设定二号阀压力上限。
放置设定线圈功能键，该功能键设定除湿，按
键，在画面编辑区出现跟随鼠标指针移动
的虚形方框，在合适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K1，
选择设定线圈功能，线圈号设定为 M100，选择设定为 ON，表示操作显示器时，按下该功能键将
线圈 M100 设定为 ON。
———— 深圳为胜智控技术有限公司 ————
第
46
页 共
58
页

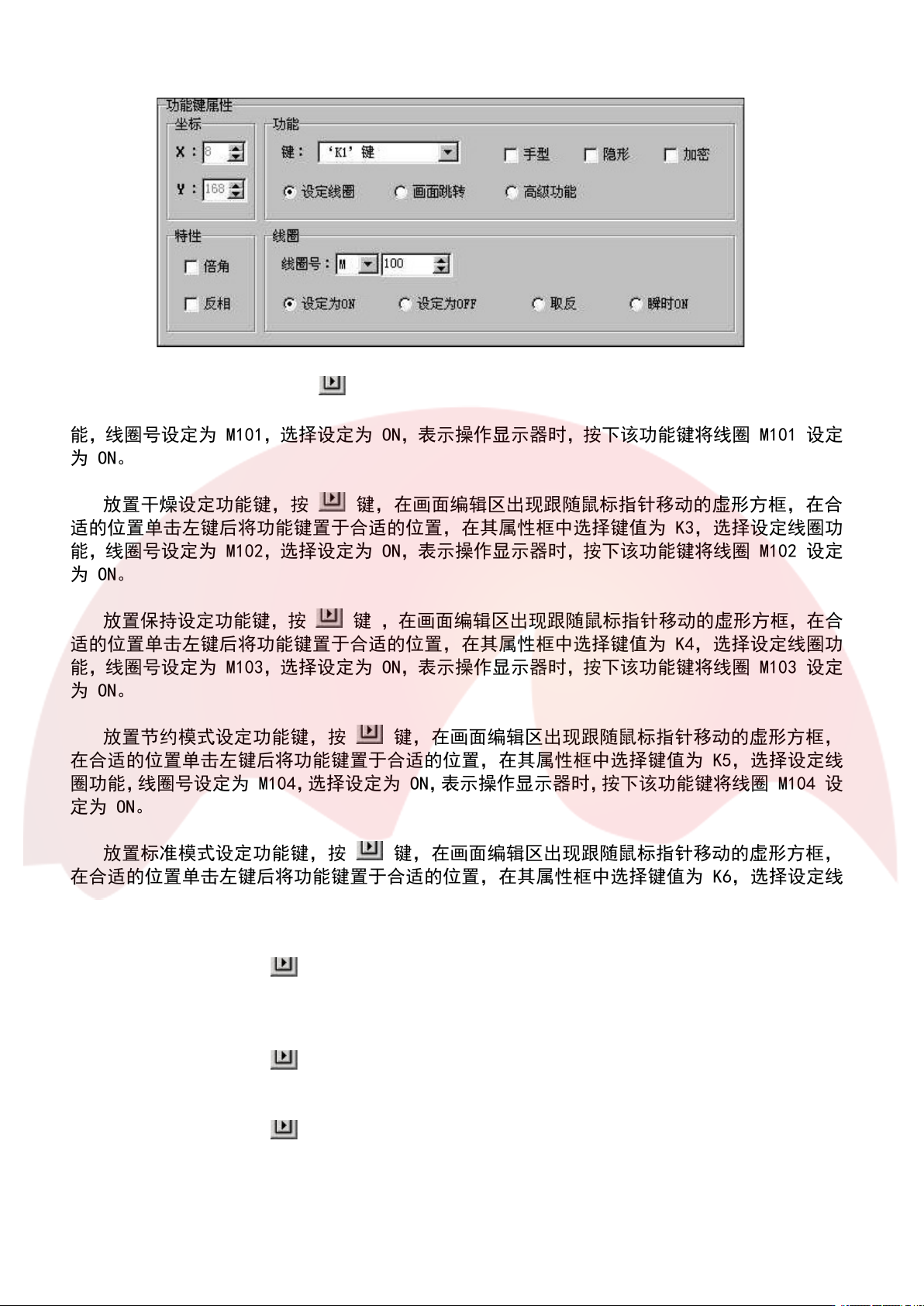

放置加水设定功能键，按 键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合
适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K2，选择设定线圈功
能，线圈号设定为 M101，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M101 设定
为 ON。
放置干燥设定功能键，按 键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合
适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K3，选择设定线圈功
能，线圈号设定为 M102，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M102 设定
为 ON。
放置保持设定功能键，按
键 ，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合
适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K4，选择设定线圈功
能，线圈号设定为 M103，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M103 设定
为 ON。
放置节约模式设定功能键，按
键，在画面编辑区出现跟随鼠标指针移动的虚形方框，
在合适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K5，选择设定线
圈功能，线圈号设定为 M104，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M104 设
定为 ON。
放置标准模式设定功能键，按
键，在画面编辑区出现跟随鼠标指针移动的虚形方框，
在合适的位置单击左键后将功能键置于合适的位置，在其属性框中选择键值为 K6，选择设定线
圈功能，线圈号设定为 M105，选择设定为 ON，表示操作显示器时，按下该功能键将线圈 M105 设
定为 ON。
放置功能键 F1，按
键，在画面编辑区出现跟随鼠标指针移动的虚形方框，在合适的位
置单击左键后将按钮置于合适的位置，在其属性框中选择键值为 F1，将它设置为隐形，选择画
面跳转功能，画面跳转至 1 号画面。
放置功能键 F2，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F2，将它
设置为隐形，选择画面跳转功能，画面跳转至 10 号画面。
放置功能键 F3，按
键，将按钮置于合适的位置，在其属性框中选择键值为 F3，将它
设置为隐形，选择画面跳转功能，画面跳转至 30 号画面。
