选中使用时钟模块，设置你用的控制寄存器号。比如设置为 D46，此时时钟数据存放在以 D46
为首地址的三组寄存器中，D46 存放年月的数据，D47 存放日时的数据，D48 存放分秒的数据。
时钟设置完成后，再设置一个可以进入时钟画面的按键：选取任意一副画面，按
键，画面
中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。在功能对话框中选择画
面跳转，在画面对话框中选择日期/时间

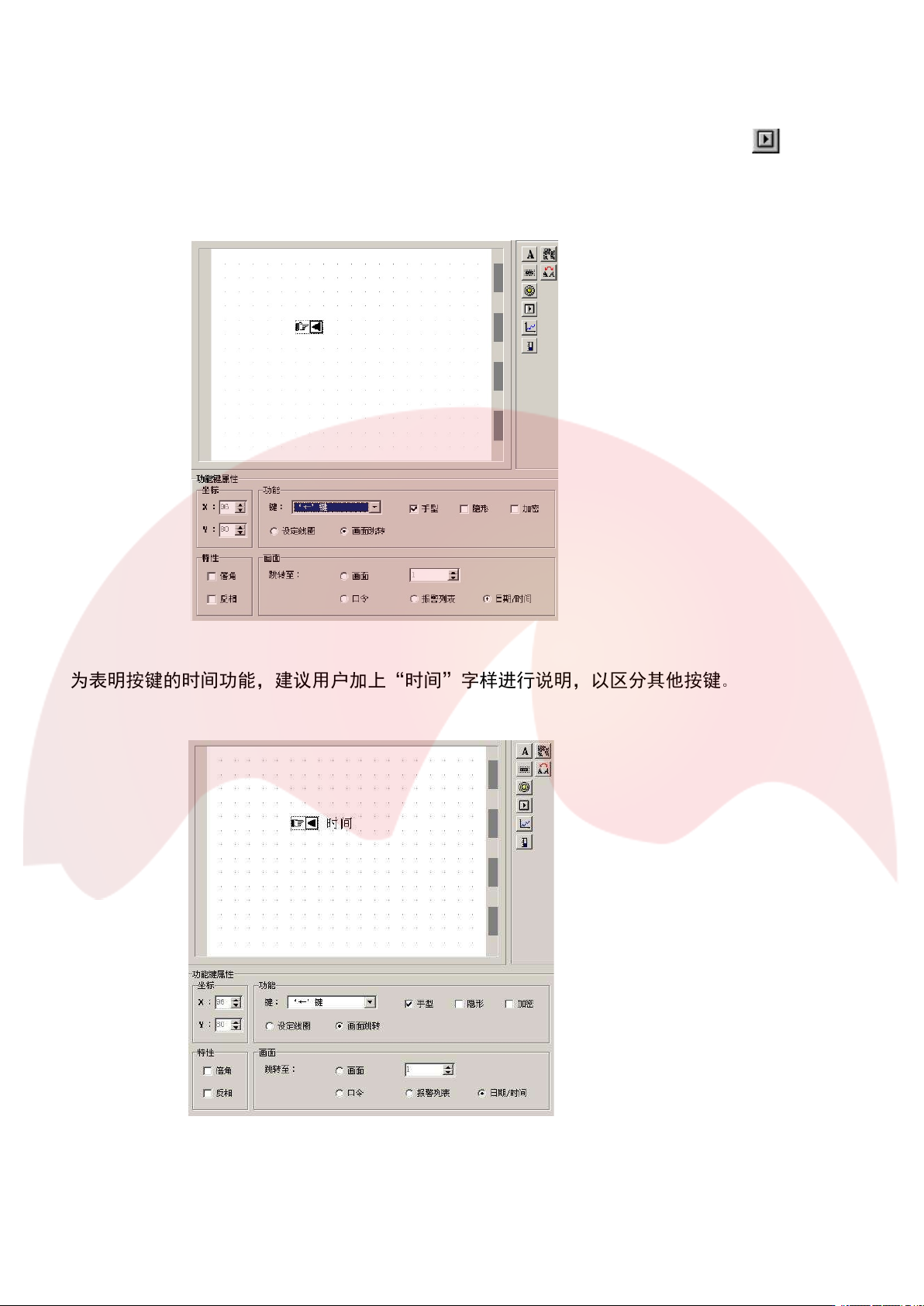

为表明按键的时间功能，建议用户加上“时间”字样进行说明，以区分其他按键
。
操作 OP520 时按<键即可进入日期/时间画面
———— 深圳为胜智控技术有限公司 ————
第
37
页 共
58
页
出现该画面（如 WS320 出现 20FF 年 FF 月 FF 分 FF 时 FF 分 FF 秒，表示此 WS320 不
含时钟模块，只有含时钟的模块才可显示时钟），通过设置，使时钟和当前时间一致，按 SET 键，
可设定的值开始闪烁，按年月日时分秒顺序进行修改，修改数据，按数字键（数字没有被定义成
其它功能），按 ENT 键完成设定。
注：请不要通过修改寄存器的值来设置时钟
第五章 WS320 应用例
5.1 实例说明

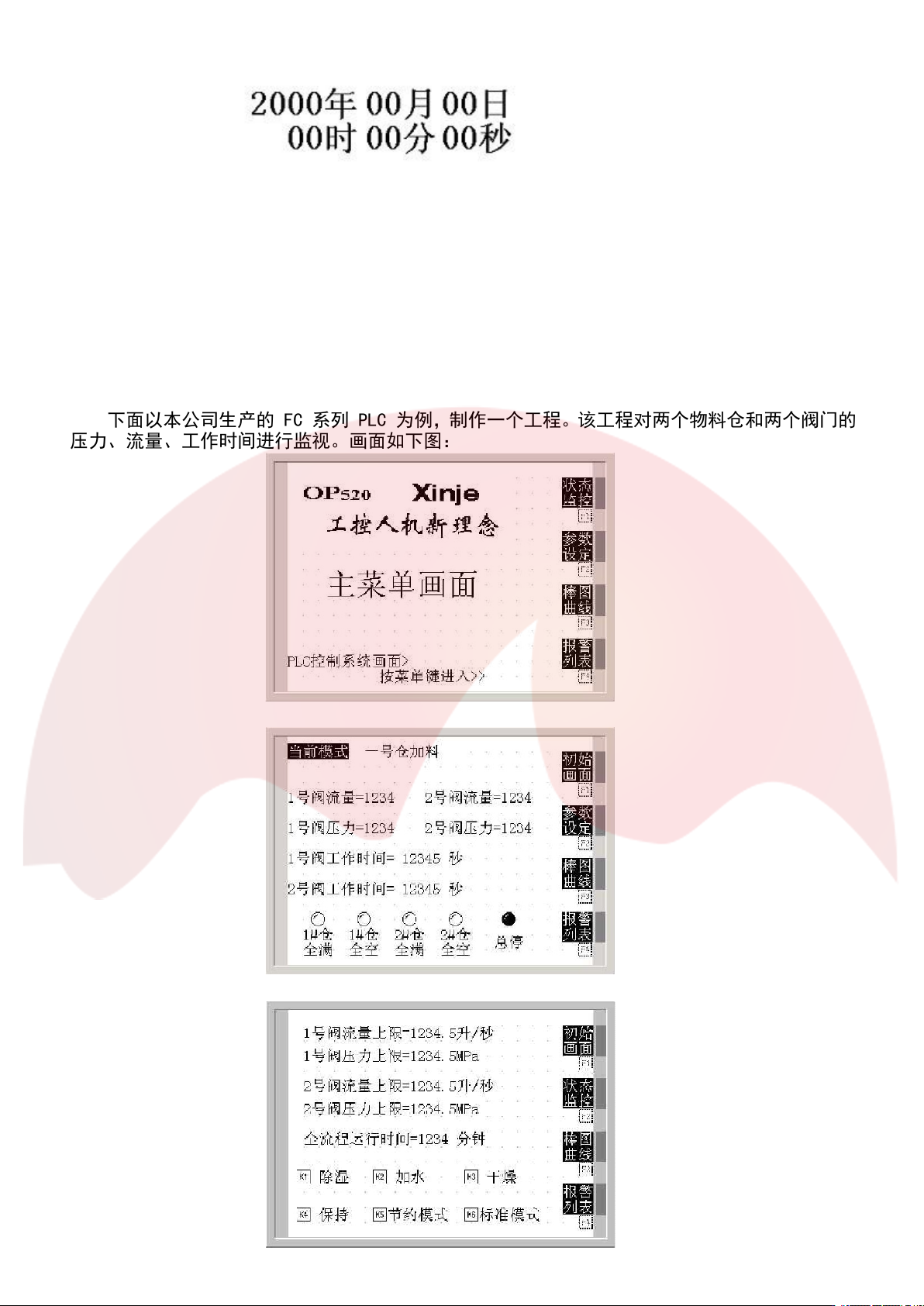

下面以本公司生产的 FC 系列 PLC 为例，制作一个工程。该工程对两个物料仓和两个阀门的
压力、流量、工作时间进行监视。画面如下图：
———— 深圳为胜智控技术有限公司 ————
第
38
页 共
58
页
5.2 分析工程

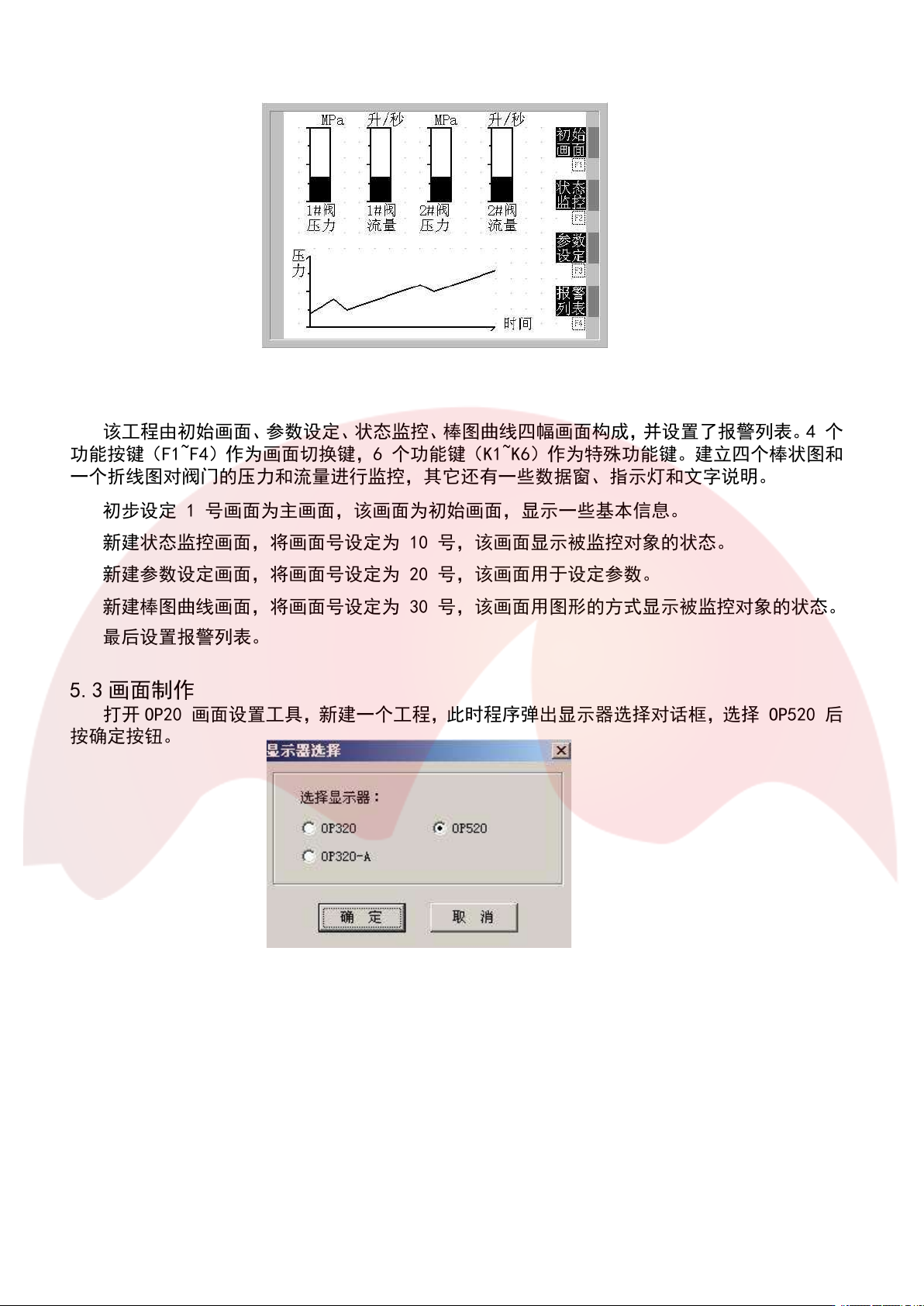

该工程由初始画面、参数设定、状态监控、棒图曲线四幅画面构成，并设置了报警列表。4 个
功能按键（F1~F4）作为画面切换键，6 个功能键（K1~K6）作为特殊功能键。建立四个棒状图和
一个折线图对阀门的压力和流量进行监控，其它还有一些数据窗、指示灯和文字说明。
初步设定 1 号画面为主画面，该画面为初始画面，显示一些基本信息。
新建状态监控画面，将画面号设定为 10 号，该画面显示被监控对象的状态。
新建参数设定画面，将画面号设定为 20 号，该画面用于设定参数。
新建棒图曲线画面，将画面号设定为 30 号，该画面用图形的方式显示被监控对象的状态。
最后设置报警列表。
5.3 画面制作
打开 OP20 画面设置工具，新建一个工程，此时程序弹出显示器选择对话框，选择 OP520 后
按确定按钮。
程序弹出 PLC 选择对话框，在下拉框中选择信捷（FC）系列后，按确定按钮。这时就可以
进行画面的编辑了。
