———— 深圳为胜 智控技术有限 公司 —— —— 第 13 页 共 58 页 如果为了简明起见，可以取消手形显示，屏幕只显示按键外形。随后将功能设定为画面 跳转， 此时在其下方设定跳转画面号， 将目标画面号设定为 10， 即第 10 号画面为参数设定 画面。 为了隐藏设定画面，置“加密”属性有效，只有当系统口令打开时，才能跳转到 10 号 画面。 功能键设定之后，在按键图形的右边放置文本“设定参数”，提示操作人员，按下“＜”键 便能直…
———— 深圳为胜智控技术有限公司 ————
第
12
页 共
58
页
★ 加密
只有当系统口令被打开时，此功能键才能有效。
★ 设定线圈
该功能键的动作为开关量设置。
★ 画面跳转
该功能键的动作为画面跳转。
★ 线圈号
当功能键的动作为开关量设置时，确定开关动作对应的 PLC 内部中间继电器定义号。
★ 设定为 ON
将指定的中间继电器置为 ON。
★ 设定为 OFF
将指定的中间继电器置为 OFF。

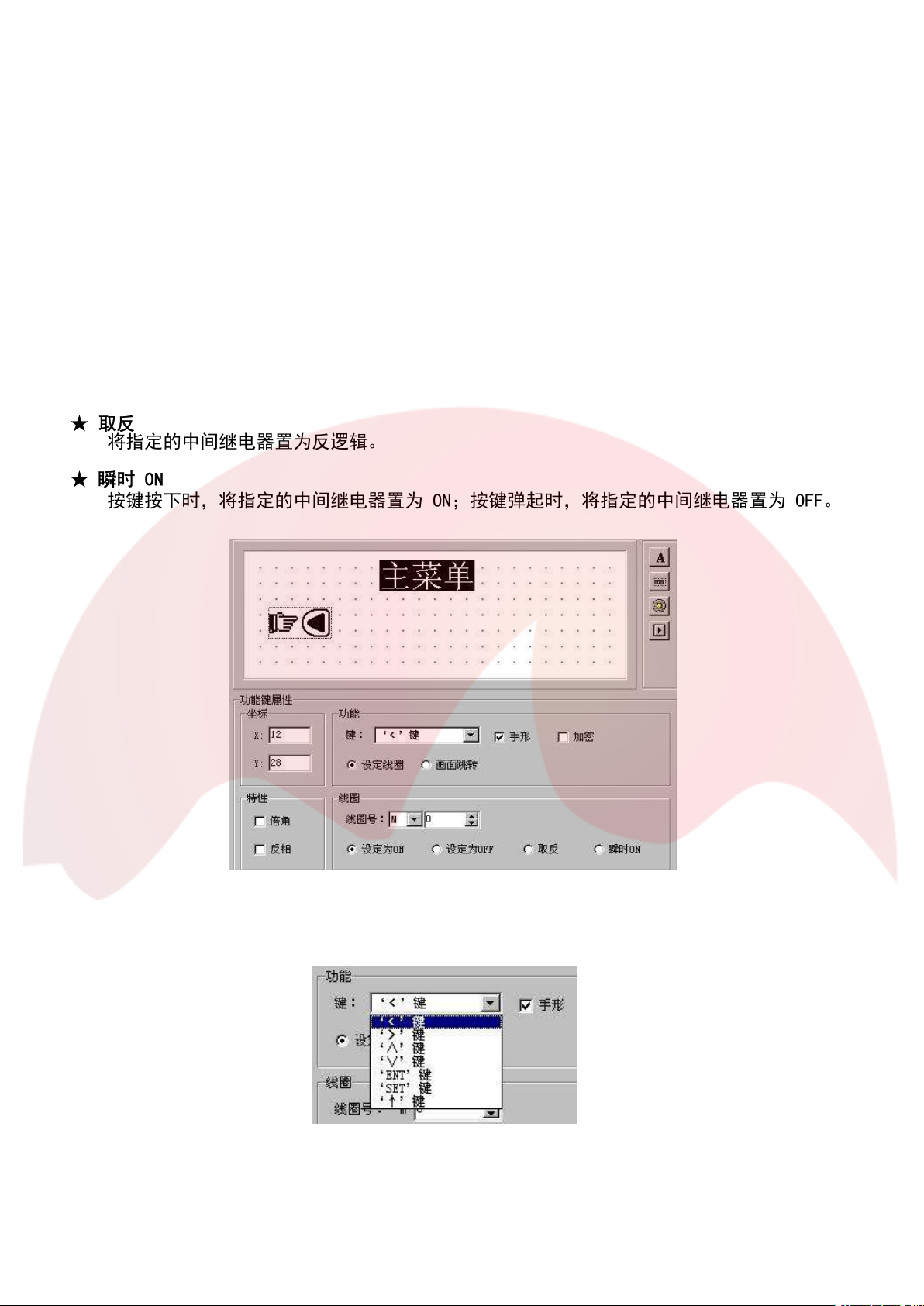

★ 取反
将指定的中间继电器置为反逻辑。
★ 瞬时 ON
按键按下时，将指定的中间继电器置为 ON；按键弹起时，将指定的中间继电器置为 OFF。
点击对话窗中箭头键，弹出 7 个按键的标记符，从中选择合适按键。
———— 深圳为胜智控技术有限公司 ————
第
13
页 共
58
页

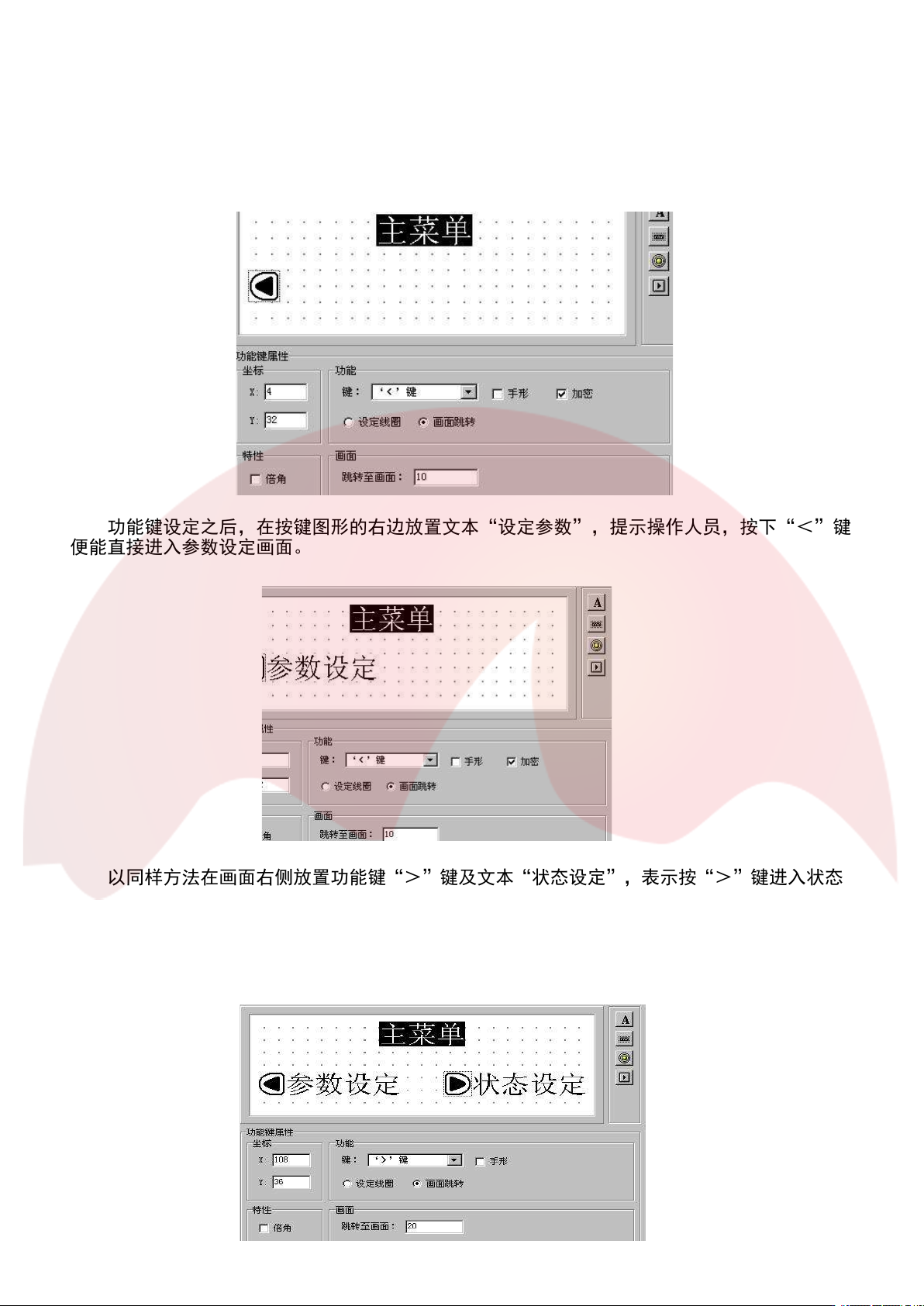

如果为了简明起见，可以取消手形显示，屏幕只显示按键外形。随后将功能设定为画面
跳转，此时在其下方设定跳转画面号，将目标画面号设定为 10，即第 10 号画面为参数设定
画面。
为了隐藏设定画面，置“加密”属性有效，只有当系统口令打开时，才能跳转到 10 号
画面。
功能键设定之后，在按键图形的右边放置文本“设定参数”，提示操作人员，按下“＜”键
便能直接进入参数设定画面。
以同样方法在画面右侧放置功能键“＞”键及文本“状态设定”，表示按“＞”键进入状态
设定画面。
可以将 20 号画面确定为状态设定画面。
注：为了随时插入新画面，最好将不同类型画面的画面号分开。例如：若要增加一幅参数设
定画面，可以将其放置在第 11 号画面。
———— 深圳为胜智控技术有限公司 ————
第
14
页 共
58
页

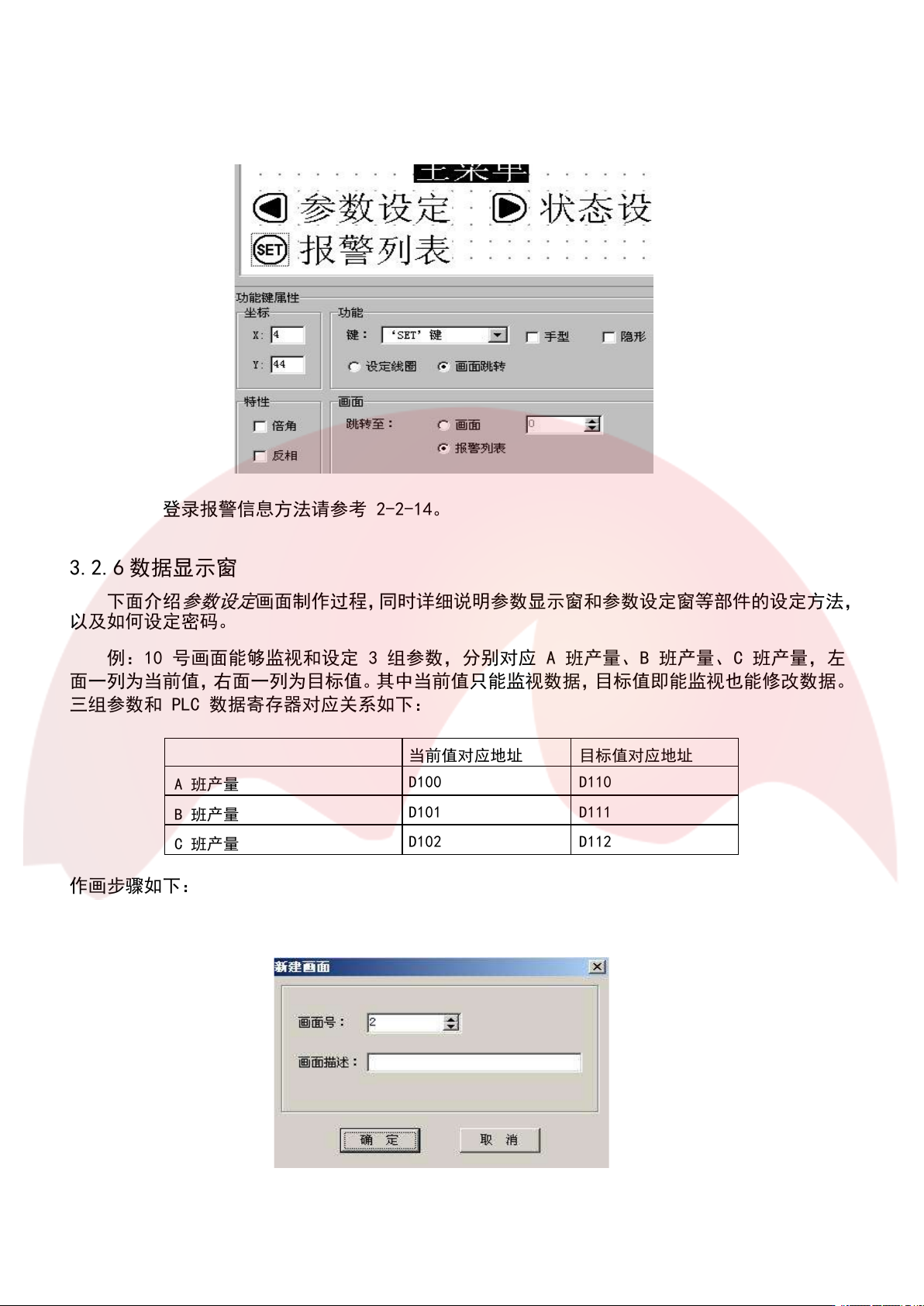

在主菜单画面中再增加一个报警画面跳转按键。当按下此键，即能跳转到报警列表画面,
查阅报警信息。
登录报警信息方法请参考 2-2-14。
3.2.6 数据显示窗
下面介绍
参数设定
画面制作过程，同时详细说明参数显示窗和参数设定窗等部件的设定方法，
以及如何设定密码。
例：10 号画面能够监视和设定 3 组参数，分别对应 A 班产量、B 班产量、C 班产量，左
面一列为当前值，右面一列为目标值。其中当前值只能监视数据，目标值即能监视也能修改数据。
三组参数和 PLC 数据寄存器对应关系如下：
当前值对应地址 目标值对应地址
A 班产量
D100 D110
B 班产量
D101 D111
C 班产量
D102 D112
作画步骤如下：
按[新建]键，弹出画面号和画面描述设定对话窗。
