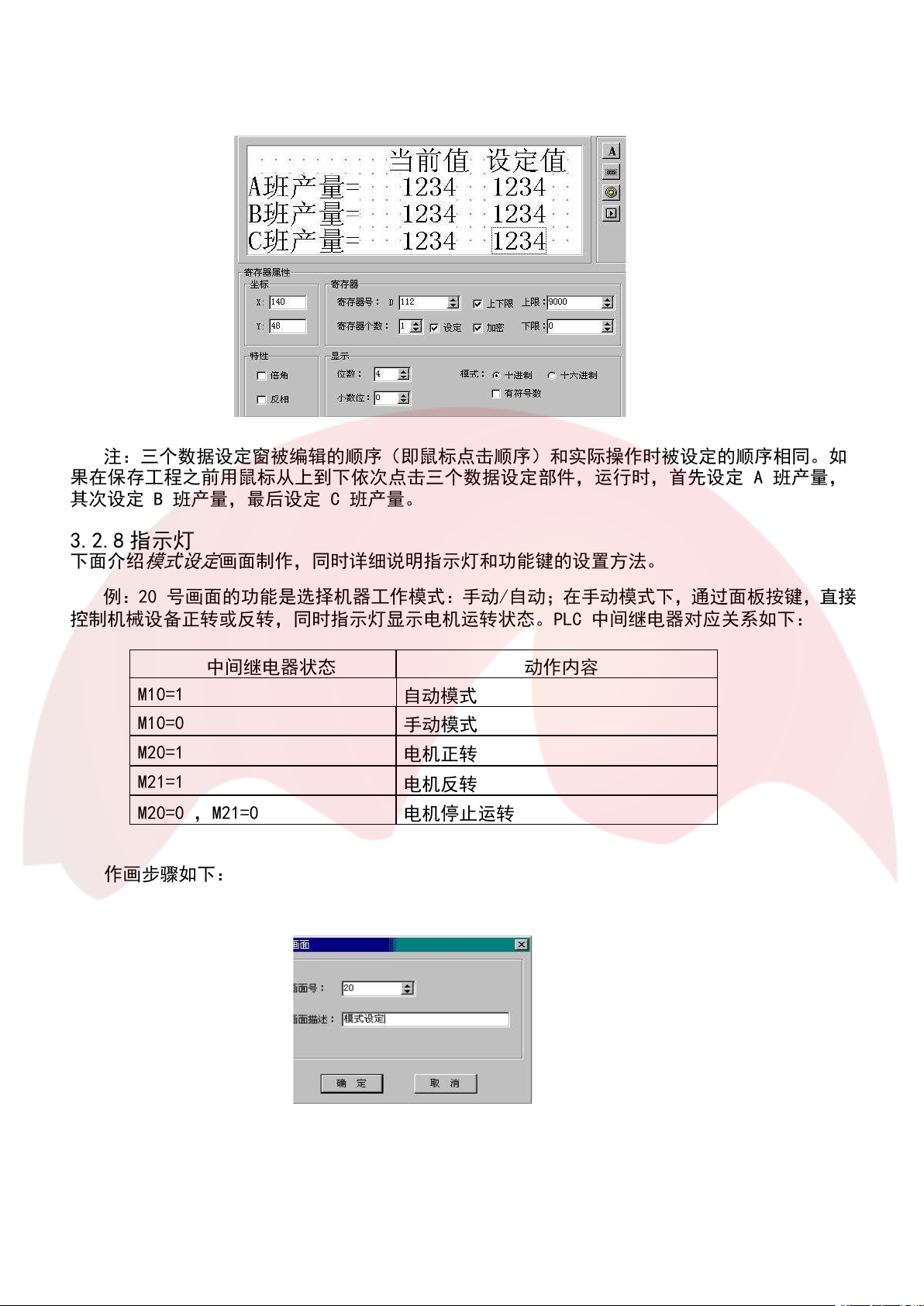

注：三个数据设定窗被编辑的顺序（即鼠标点击顺序）和实际操作时被设定的顺序相同。如
果在保存工程之前用鼠标从上到下依次点击三个数据设定部件，运行时，首先设定 A 班产量，
其次设定 B 班产量，最后设定 C 班产量。
3.2.8 指示灯
下面介绍
模式设定
画面制作，同时详细说明指示灯和功能键的设置方法。
例：20 号画面的功能是选择机器工作模式：手动/自动；在手动模式下，通过面板按键，直接
控制机械设备正转或反转，同时指示灯显示电机运转状态。PLC 中间继电器对应关系如下：
中间继电器状态 动作内容
M10=1
自动模式
M10=0
手动模式
M20=1
电机正转
M21=1
电机反转
M20=0 ，M21=0
电机停止运转
作画步骤如下：
按[新建]键，弹出画面号和画面描述设定对话窗。设定画面号为“20”，输入画面描述
模式设定
。
按[确定]键确认。随后界面右下角显示画面属性内容，将“∧”键跳转画面号置为“0”，“∨”
键跳转画面号置为“10”。以便在运行状态下，按“∧”键直接进入
菜单
画面，按“∨”键直接
进入
参数设定
画面。
———— 深圳为胜智控技术有限公司 ————
第
20
页 共
58
页

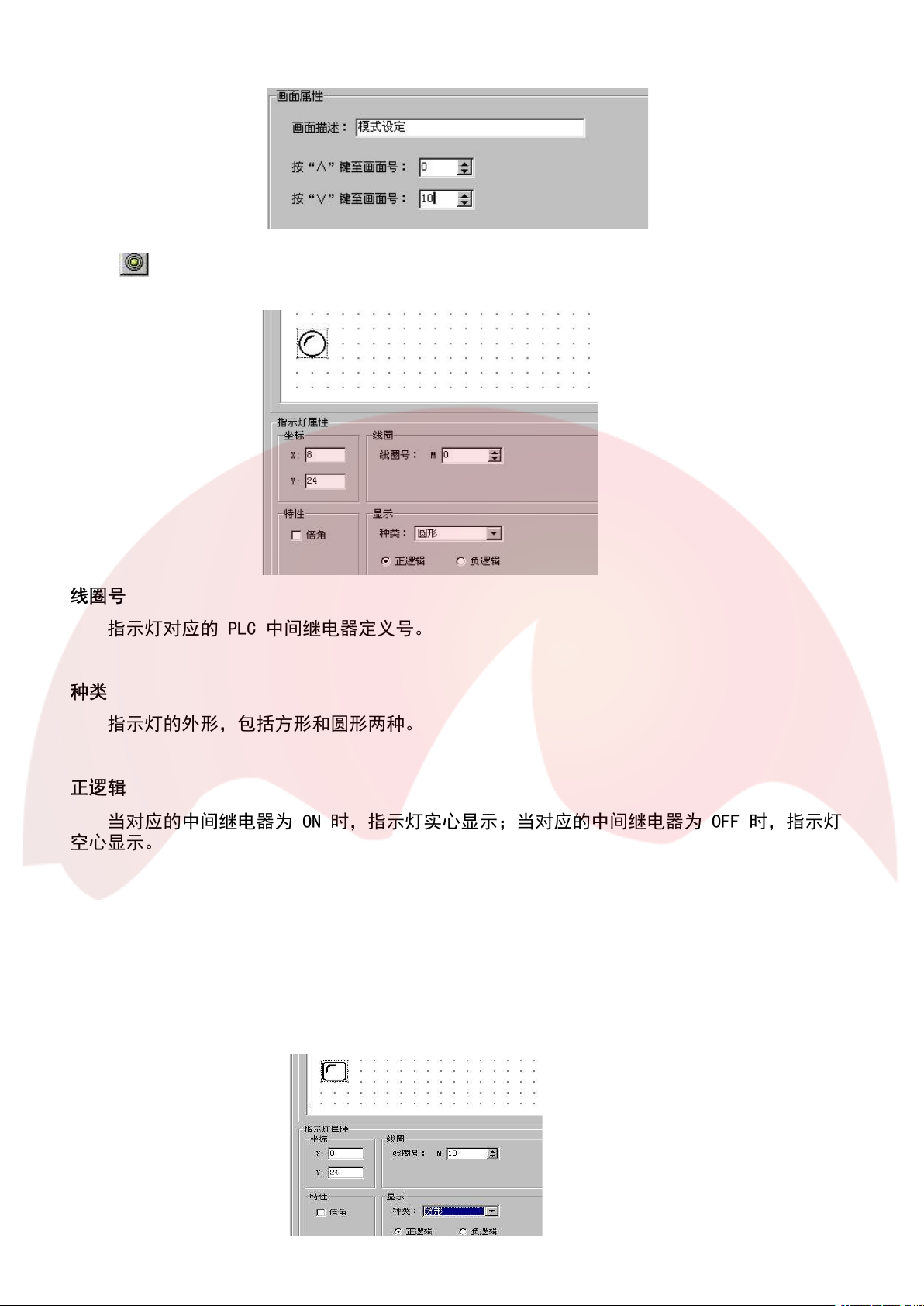

按 键，放置指示灯，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标
左键确认。
线圈号
指示灯对应的 PLC 中间继电器定义号。
种类
指示灯的外形，包括方形和圆形两种。
正逻辑
当对应的中间继电器为 ON 时，指示灯实心显示；当对应的中间继电器为 OFF 时，指示灯
空心显示。
负逻辑
当对应的中间继电器为 ON 时，指示灯空心显示；当对应的中间继电器为 OFF 时，指示灯
实心显示。
将线圈定义号设为 M10；选择方形指示灯；正逻辑。窗体上出现一个空心的方形指示灯。
———— 深圳为胜智控技术有限公司 ————
第
21
页 共
58
页

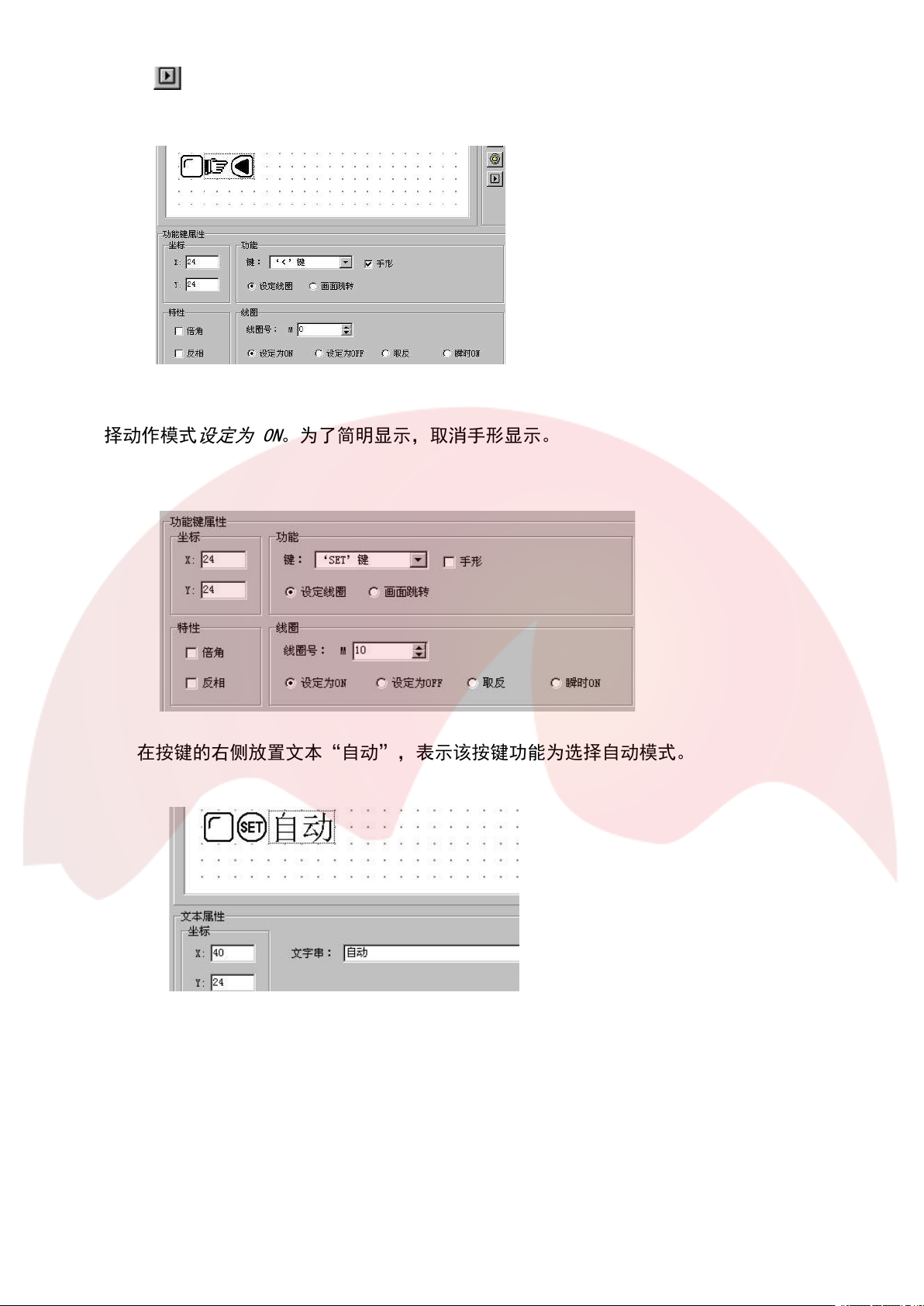

按 键放置功能键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标
左键确认。
选择设定线圈功能线圈属
性包括继电器定义号按键
动作类型
在功能栏中，选择“SET”键作为
自动模式
设定按键。将继电器定义号设定为 M10，选
择动作模式
设定为 ON
。为了简明显示，取消手形显示。
在按键的右侧放置文本“自动”，表示该按键功能为选择自动模式。
以同样方法设置
手动
按键，
手动状态
指示灯。指示灯的地址仍然对应 M10，显示属性取负逻
辑。
指定按键为“ENT”键，按键功能为置 M10 继电器 OFF。
