第一章 产品概述
1.1 产品概述
WS320 系列是可编程序控制器的小型人机界面,以文字或指示灯等形式监视、修改 PLC 内
部寄存器或继电器的数值及状态，从而使操作人员能够自如地控制机器设备。
WS320 系列显示器有以下特点：
·通过编辑软件 OP20 在计算机上作画，自由输入汉字及设定 PLC 地址，使用串口通讯下
载画面；
·通讯协议和画面数据一同下载到显示器，无须 PLC 编写通讯程序；
·对应 PLC 机种广泛，包括三菱 FX 系列、欧姆龙 C 系列、西门子 S7-200 系列、光洋 SG
系列等；
·具有密码保护功能；
·内置时钟（可选件）；
·文本精灵，动态显示文本；
·具有报警列表功能，逐行实时显示当前报警信息；
·按键可被定义成功能键，可替代部分控制柜上机械按键；
·带背景光 STN 液晶显示；
·显示器表面 IP65 构造，防水、防油；
·可显示位图；
WS320-A 显示器有以下特点：
·20 个按键可被定义成能键（其中 12 个可以定义为数字键和其它作用），可替代部分
控制柜上机机械按键；
·自由选择通讯方式，RS232/RS422；
·带背景光 STN 液晶显示，可显示 24 字符×4 行，即 12 汉字×4 行；
WS320-A-S 显示器有以下特点：
·自由选择通讯方式，RS232/RS485；
———— 深圳为胜智控技术有限公司 ————
第
2
页 共
58
页
1.2 基本参数
1.3 外形尺寸及安装方法
1.3.1 外形尺寸
———— 深圳为胜智控技术有限公司 ————
第
3
页 共
58
页
1.3.2 安装方法

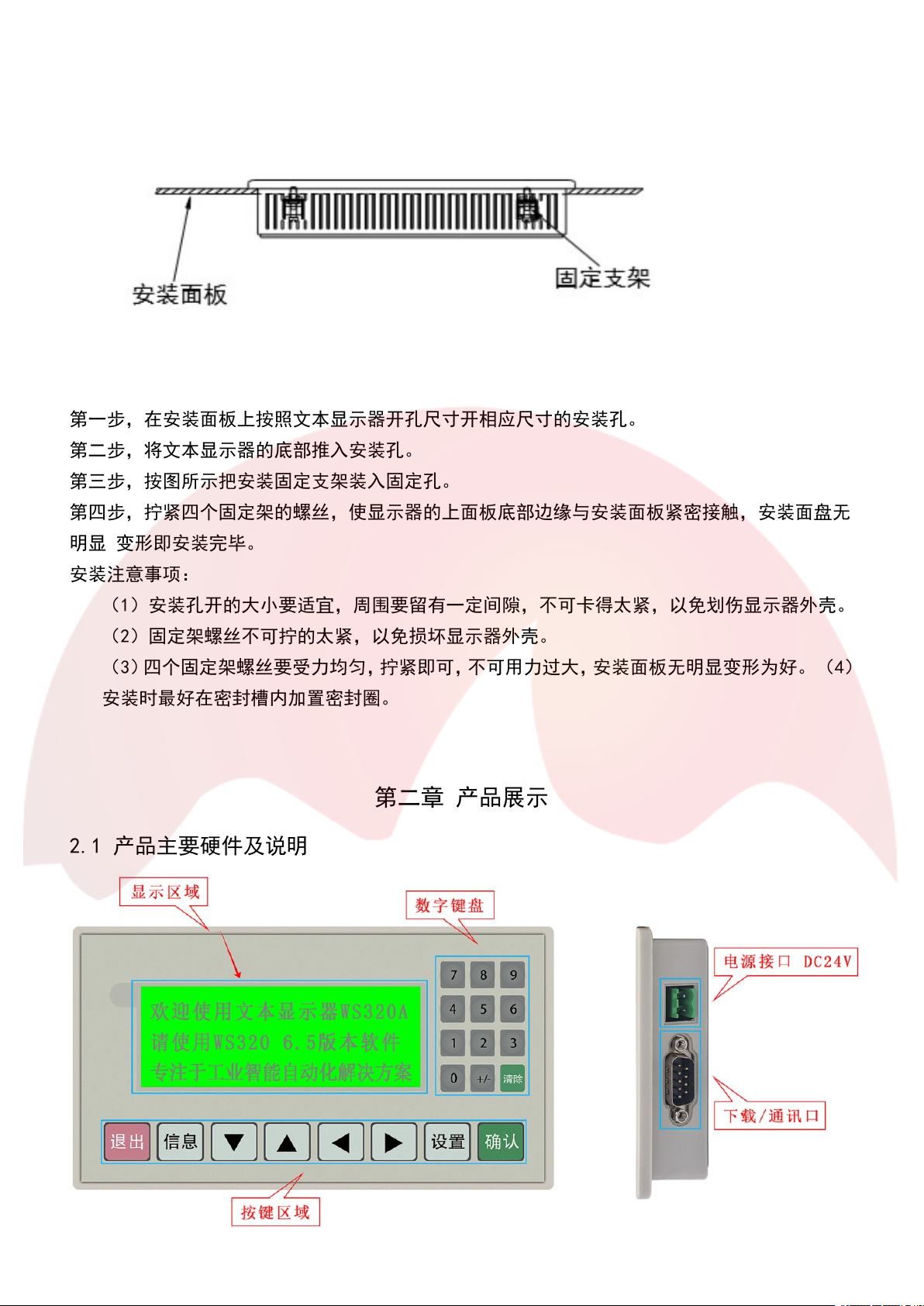

安装示意图如下：
具体安装步骤：
第一步，在安装面板上按照文本显示器开孔尺寸开相应尺寸的安装孔。
第二步，将文本显示器的底部推入安装孔。
第三步，按图所示把安装固定支架装入固定孔。
第四步，拧紧四个固定架的螺丝，使显示器的上面板底部边缘与安装面板紧密接触，安装面盘无
明显 变形即安装完毕。
安装注意事项：
（1）安装孔开的大小要适宜，周围要留有一定间隙，不可卡得太紧，以免划伤显示器外壳。
（2）固定架螺丝不可拧的太紧，以免损坏显示器外壳。
（3）四个固定架螺丝要受力均匀，拧紧即可，不可用力过大，安装面板无明显变形为好。（4）
安装时最好在密封槽内加置密封圈。
第二章 产品展示
2.1 产品主要硬件及说明
