放置数据显示窗，按 键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按
鼠标左键确认。
在虚框线内部显示“12345”等 5 个阿拉伯字符，表示该部件是一个长度为 5 位数的寄存器
显示窗或寄存器设定窗。对话窗中有以下属性：
寄存器号
显示器部件对应的 PLC 寄存器定义号。
寄存器个数
连续显示或设定寄存器的个数，最小为 1，最大为 2。
设定
该部件带设定功能，即能监视数据又能设定数据。寄存器设定窗具有上下限和加密属性。
上下限
允许设定数据的最大值和最小值。
加密
只有系统口令打开时才能修改数据，密码值由工具菜单设置。
位数
显示或设定数据最大位数。
小数
小数点以后保留有效数字位数。
———— 深圳为胜智控技术有限公司 ————
第
17
页 共
58
页
十进制
将寄存器中的数据以十进制形式显示。（建议三菱、欧姆龙等 PLC 选择此形式）
有符号数
以十进制形式显示数据时，才能选择该属性。如果寄存器的最高位为 1，则以负数形式显示
数据。例：FFFEH 表示 –2 。
十六进制/BCD
以十六进制形式显示数据。
本例按以下内容设定：
寄存器地址=D100；寄存器个数=1；数据位数=4；小数位数=0；十进制形式显示；不显示负数。
按同样方法设置 B 班和 C 班产量的当前值显示窗，寄存器地址分别为 D101 和 D102，其余
属性同前。
3.2.7 数据设定窗
继续设置设定窗。按 键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按
鼠标左键确认。在寄存器栏中选中“设定”复选框，表示该部件除了监视功能外，还具有设定功
能。
———— 深圳为胜智控技术有限公司 ————
第
18
页 共
58
页
“设定”复选框被选中之后，又增加两个选项：“加密”和“上下限”。
加密：为了提高设备的安全可靠性，所有设定参数都可以通过密码保护。密码的设置和修改方
法如下：

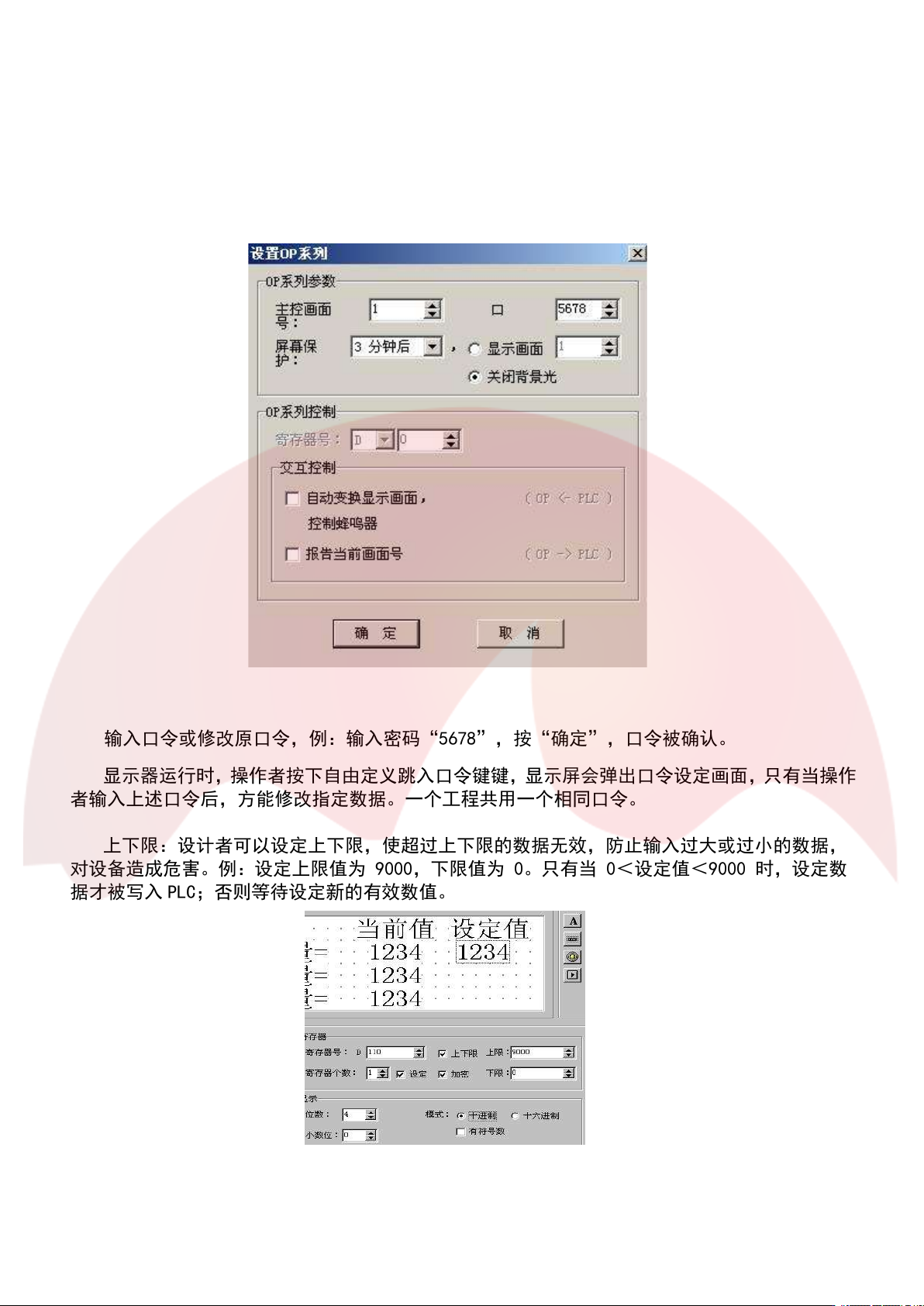

击活“工具”—＞“设置 OP20”命令，弹出口令设置对话窗：
输入口令或修改原口令，例：输入密码“5678”，按“确定”，口令被确认。
显示器运行时，操作者按下自由定义跳入口令键键，显示屏会弹出口令设定画面，只有当操作
者输入上述口令后，方能修改指定数据。一个工程共用一个相同口令。
上下限：设计者可以设定上下限，使超过上下限的数据无效，防止输入过大或过小的数据，
对设备造成危害。例：设定上限值为 9000，下限值为 0。只有当 0＜设定值＜9000 时，设定数
据才被写入 PLC；否则等待设定新的有效数值。
依次设置其他属性：寄存器号=D110；寄存器个数=1；数据位数=4；小数点位数=0；以十进
制形式显示。以同样方式设置 B 班和 C 班产量设定窗。B 班设定值对应 D111，C 班设定值对
应 D112。
