设置 2 个圆形指示灯，正逻辑。地址分别对 M20 和 M21，监视电机的运行状态。当左边指
示灯亮时，表示电机正向运转；当右边指示灯亮时，表示电机反向运转。
3.2.9 功能键（开关量操作）

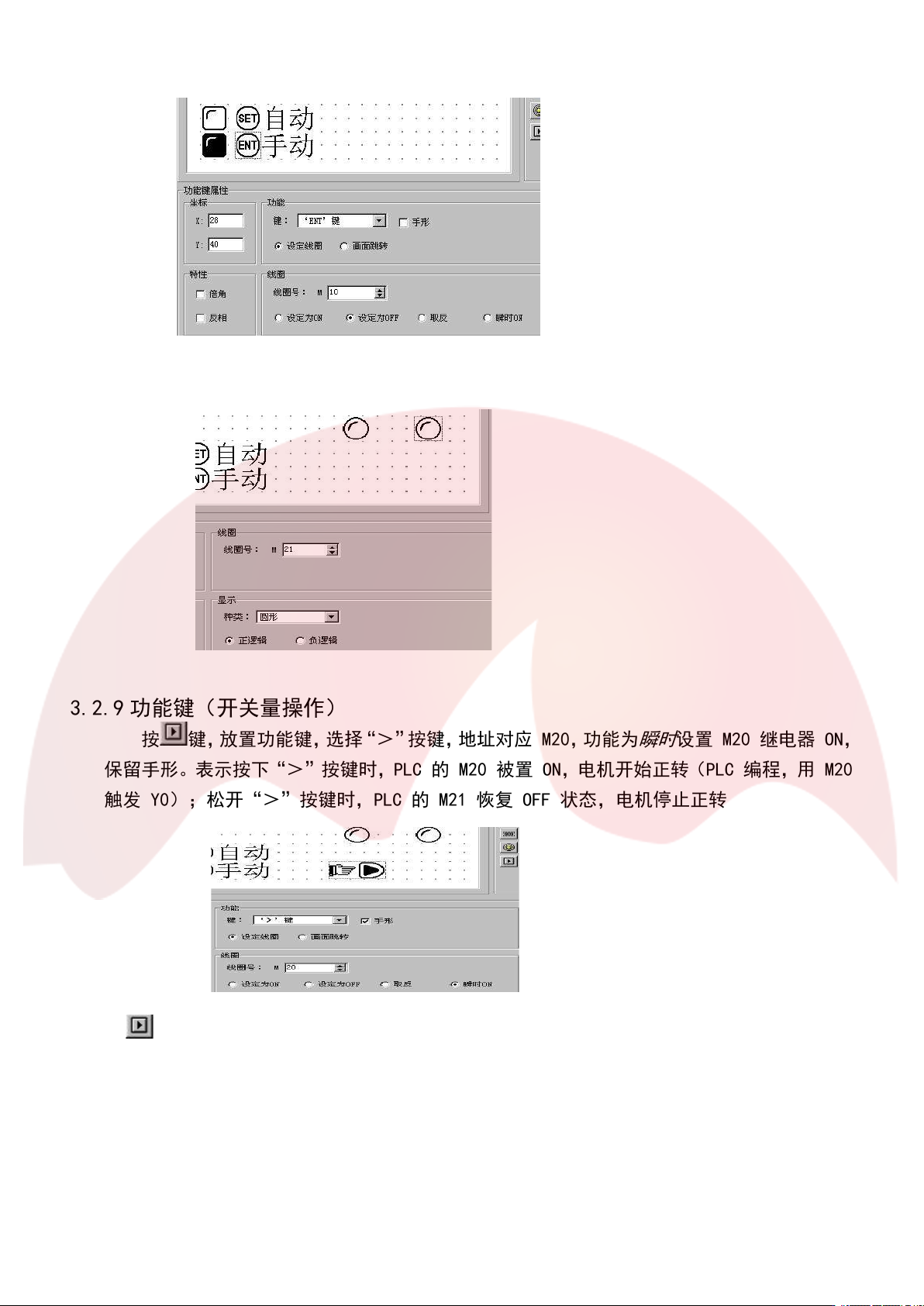

按 键，放置功能键，选择“＞”按键，地址对应 M20，功能为
瞬时
设置 M20 继电器 ON，
保留手形。表示按下“＞”按键时，PLC 的 M20 被置 ON，电机开始正转（PLC 编程，用 M20
触发 Y0）；松开“＞”按键时，PLC 的 M21 恢复 OFF 状态，电机停止正转
按
键，放置功能键，选择“＜”按键，地址对应 M21，功能为
瞬时
设置 M21 继电器 ON，
保留手形。表示按下“＜”按键时，PLC 的 M21 被置 ON，电机开始反转（PLC 编程，用 M21 触
发 Y1）；松开“＜”按键时，PLC 的 M21 恢复 OFF 状态，电机停止反转。最后放置文本“正转”、
“反转”，作为提示说明。
———— 深圳为胜智控技术有限公司 ————
第
23
页 共
58
页
3.2.10 折线图
工业控制过程中，有些参数变化缓慢，操作人员希望了解这些参数在某段时间内的变化过程。
折线图应该是最理想的方式了。

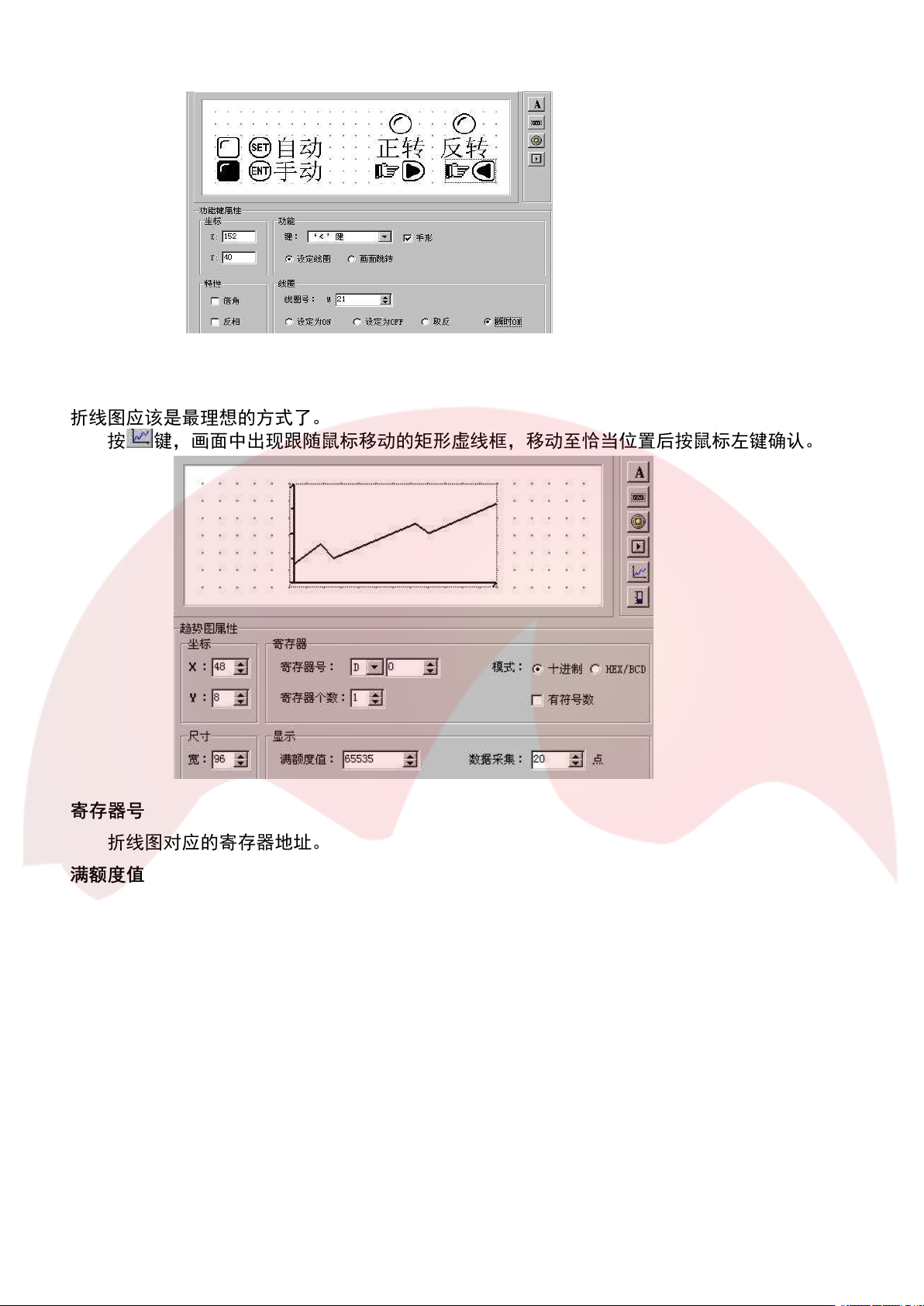

按
键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。
寄存器号
折线图对应的寄存器地址。
满额度值
折线图 100%刻度显示时，寄存器对应的数值。
零额度值
折线图 0%刻度显示时，寄存器对应的数值。
数据采集（点数）
整个折线图从左至右全部采样点的个数。该数值越大，折线图变化的越细腻，当然时间亦长。
采样间隔
每两个采样点之间的间隔时间。
尺寸
该数值决定折线图的长度和宽度。
注：一个折线图部件只能显示一条折线。
———— 深圳为胜智控技术有限公司 ————
第
24
页 共
58
页
3.2.11 棒形图
棒形图用于直观显示模拟量参数，如流量﹑压力﹑液位等。其高度﹑宽度和方向可以任意指
定。

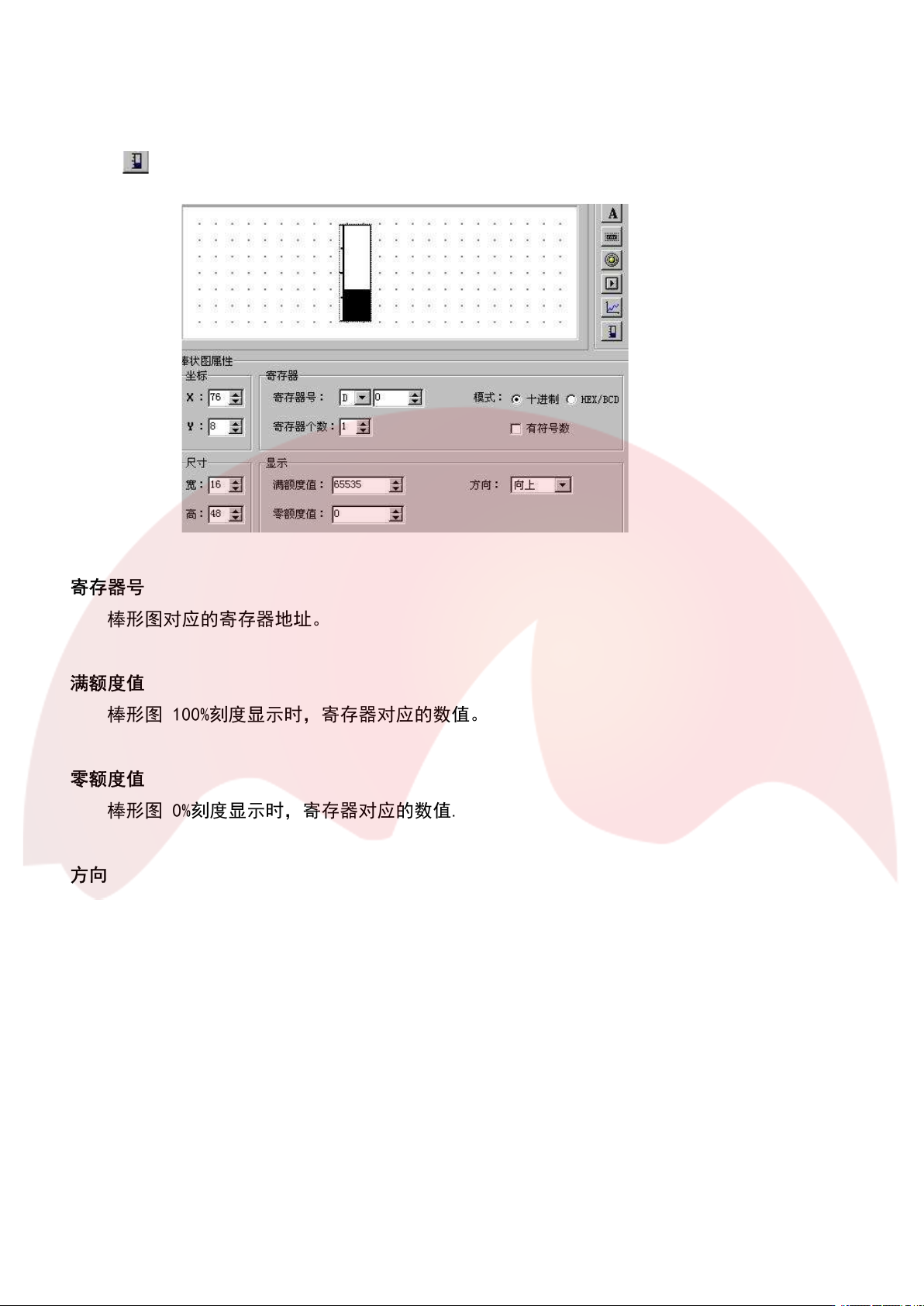

按
键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。
寄存器号
棒形图对应的寄存器地址。
满额度值
棒形图 100%刻度显示时，寄存器对应的数值。
零额度值
棒形图 0%刻度显示时，寄存器对应的数值.
方向
棒形图显示方向，可以向上﹑向下或向左﹑向右。
尺寸
该数值决定棒形图的宽度和高度。
