XD/XL 系列可编程控制器用户手册【硬件篇】 8. 软元件的切换
103

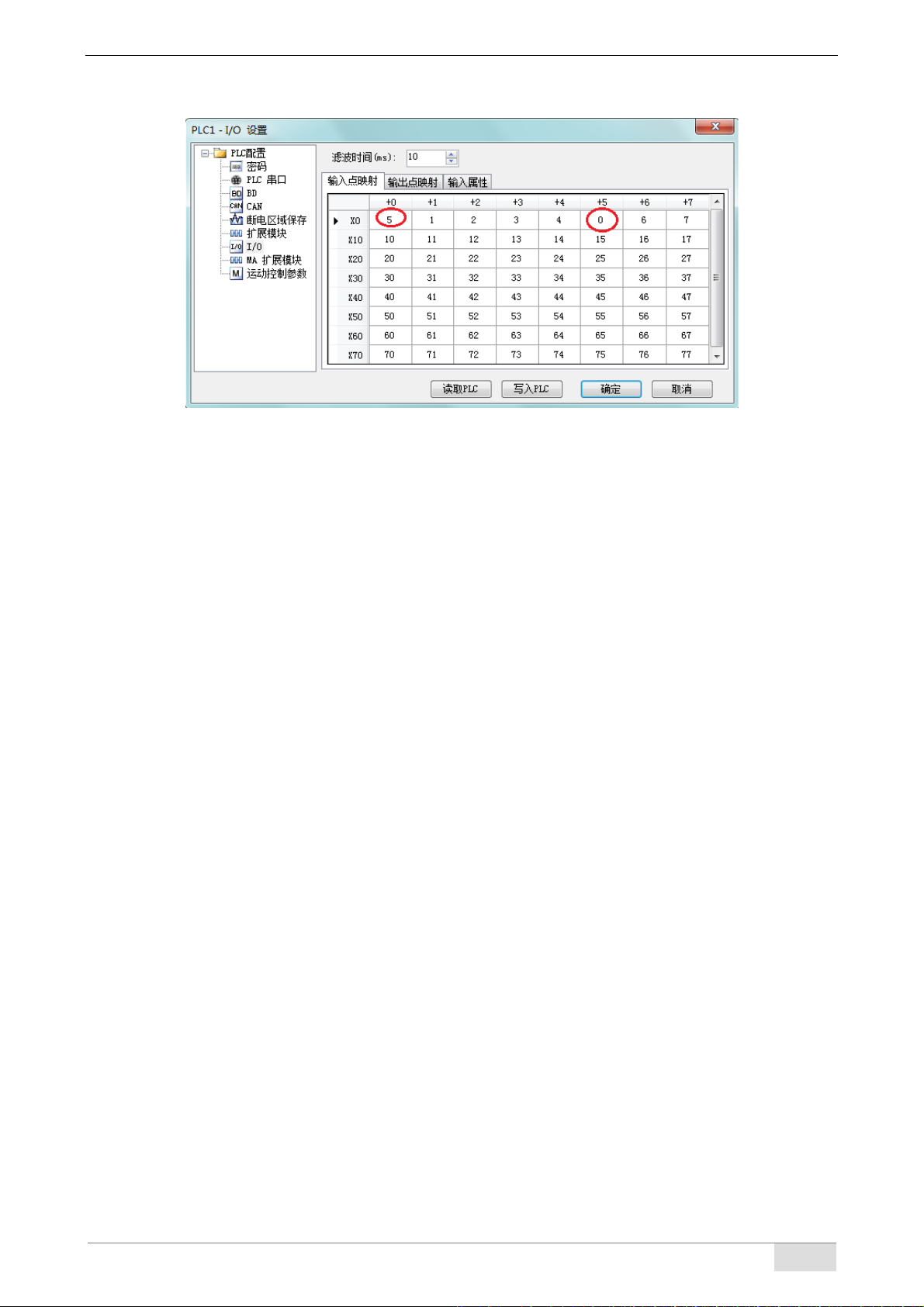

如要互换 X0 和 X5，则修改 X0 的映射值为 5，X5 的映射值为 0，如下图所示：
附录 XD/XL 系列可编程控制器用户手册【硬件篇】
104
附录

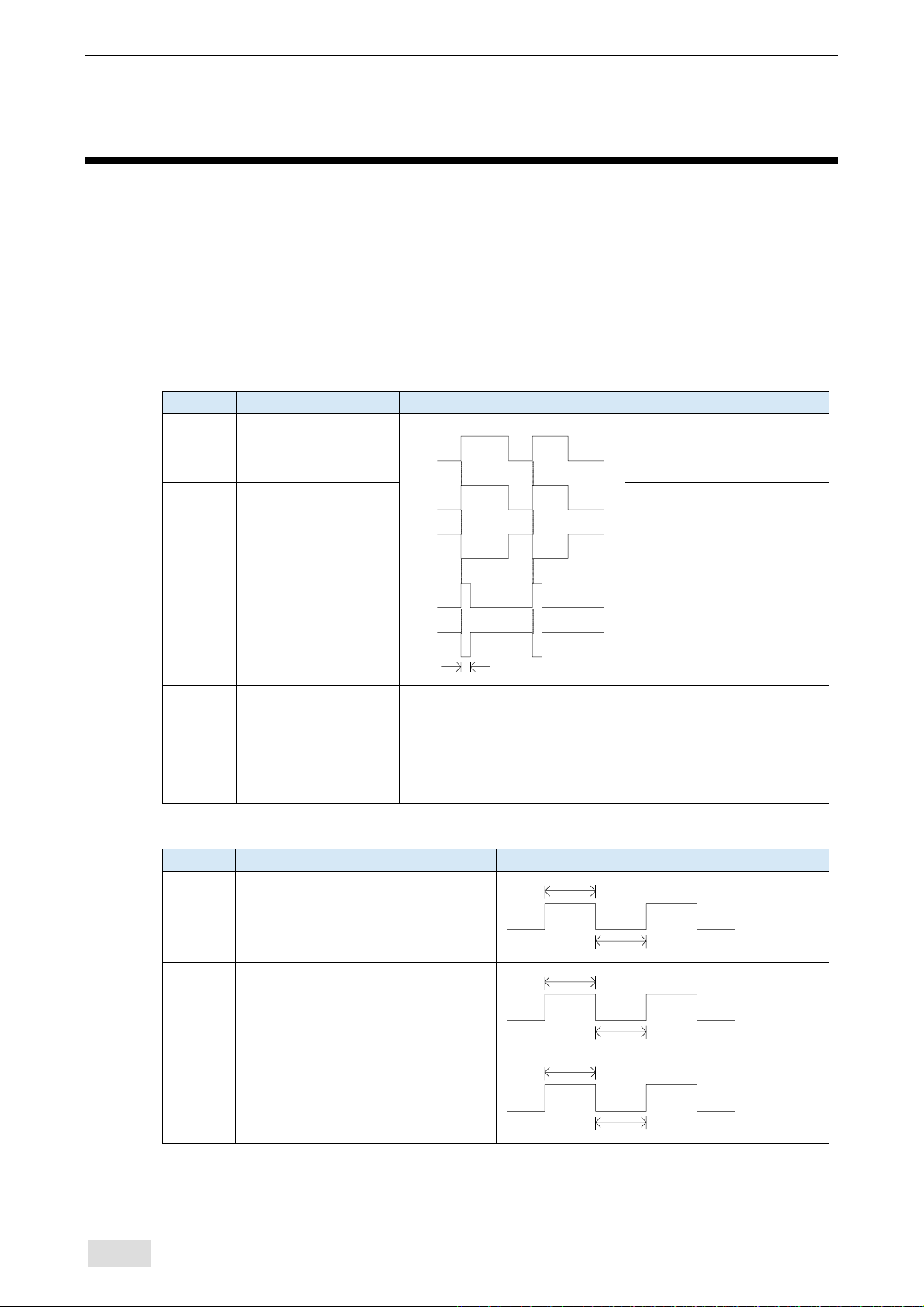

附录 1. 特殊软元件一览表
附录 1 主要介绍 XD/XL 系列 PLC 中特殊软元件、数据寄存器、FlashROM 寄存器的功能用途，
此外，还涉及扩展模块地址的分配表，便于用户快速翻阅查找。
附录 1-1. 特殊辅助继电器一览
1）初始状态（SM0~SM5）
编号
功能
说明
SM000
运行常 ON 线圈
RUN
输入
SM0
SM1
SM2
SM3
扫描周期
PLC 运行时一直为 ON
SM001
运行常 OFF 线圈
PLC 运行时一直为 OFF
SM002
初始正向脉冲线圈
PLC 开始运行后第一个扫
描周期为 ON
SM003
初始负向脉冲线圈
PLC 开始运行后第一个扫
描周期为 OFF
SM004
PLC 运行是否出错
当 SM4 置 ON，表示 PLC 运行过程中出现错误
（固件版本 V3.4.5 及以上的 PLC 支持此功能）
SM005
电量过低报警线圈
当电池电压低于 2.5V 时，SM5 将置 ON（此时请尽快更换
电池，否则数据将无法保持）
注：此线圈仅适用于非 Ethercat 总线机型。
2）震荡脉冲（SM11~SM14）
编号
功能
说明
SM011
以 10ms 的频率周期震荡
5ms
5ms
SM012
以 100ms 的频率周期震荡
50ms
50ms
SM013
以 1 秒钟的频率周期震荡
0.5s
0.5s
XD/XL 系列可编程控制器用户手册【硬件篇】 附录
105
编号
功能
说明
SM014
以 1 分钟的频率周期震荡
30s
30s
3）标志（SM20~SM22）
编号
功能
说明
SM020
零位
加减运算结果为 0 时，置 ON
SM021
借位
减法运算发生溢出时，置 ON
SM022
进位
加法运算发生溢出时，置 ON
4）PC 模式（SM30~SM34）
编号
功能
说明
SM030
PLC 初始化
PLC 恢复到出厂设置
SM032
保持寄存器清除
驱动此 M 时，可以将 HM、HS 的 ON/OFF 映像储存器和
HT、HC、HD 的当前值清零。
SM033
SM034
所有输出禁止
PLC 的输出指示灯全灭，但 Y 端子的输出状态保持，如果
是用于脉冲输出，软件中也会监控到脉冲变化，但是实际没
有输出，脉冲停止发送方式为急停，扩展模块输出也禁止。
5）步进阶梯（SM40）
编号
功能
说明
SM040
流程正在执行标志
流程执行时，置 ON
6）中断禁止（SM50~SM90）
编号
地址号
功能
说明
SM050
I0000/I0001
禁止输入中断 0
执行 EI 指令后，即使中断许可，但是
当此 SM 动作时，对应的输入
中断将无法单独动作
例如：当 SM050 处于 ON 时，禁止中
断 I0000/I0001
SM051
I0100/I0101
禁止输入中断 1
SM052
I0200/I0201
禁止输入中断 2
SM053
I0300/I0301
禁止输入中断 3
SM054
I0400/I0401
禁止输入中断 4
……
……
……
SM069
I1900/I1901
禁止输入中断 19
SM070
I40**
禁止定时中断 0
执行 EI 指令后，即使中断许可，但是
当此 SM 动作时，对应的定时器中断
将无法单独动作
SM071
I41**
禁止定时中断 1
SM072
I42**
禁止定时中断 2
SM073
I43**
禁止定时中断 3
SM074
I44**
禁止定时中断 4
……
……
……
SM089
I59**
禁止定时中断 19
SM090
禁止所有中断
禁止所有中断
7）高速环形计数器（SM99）
编号
功能
说明
SM099
高速环形计数使能
SM99 置 ON，SD99 每 0.1ms 加 1，在 0 到 32767 循环
