XD/XL 系列可编程控制器用户手册【硬件篇】 3. 系统构成
67

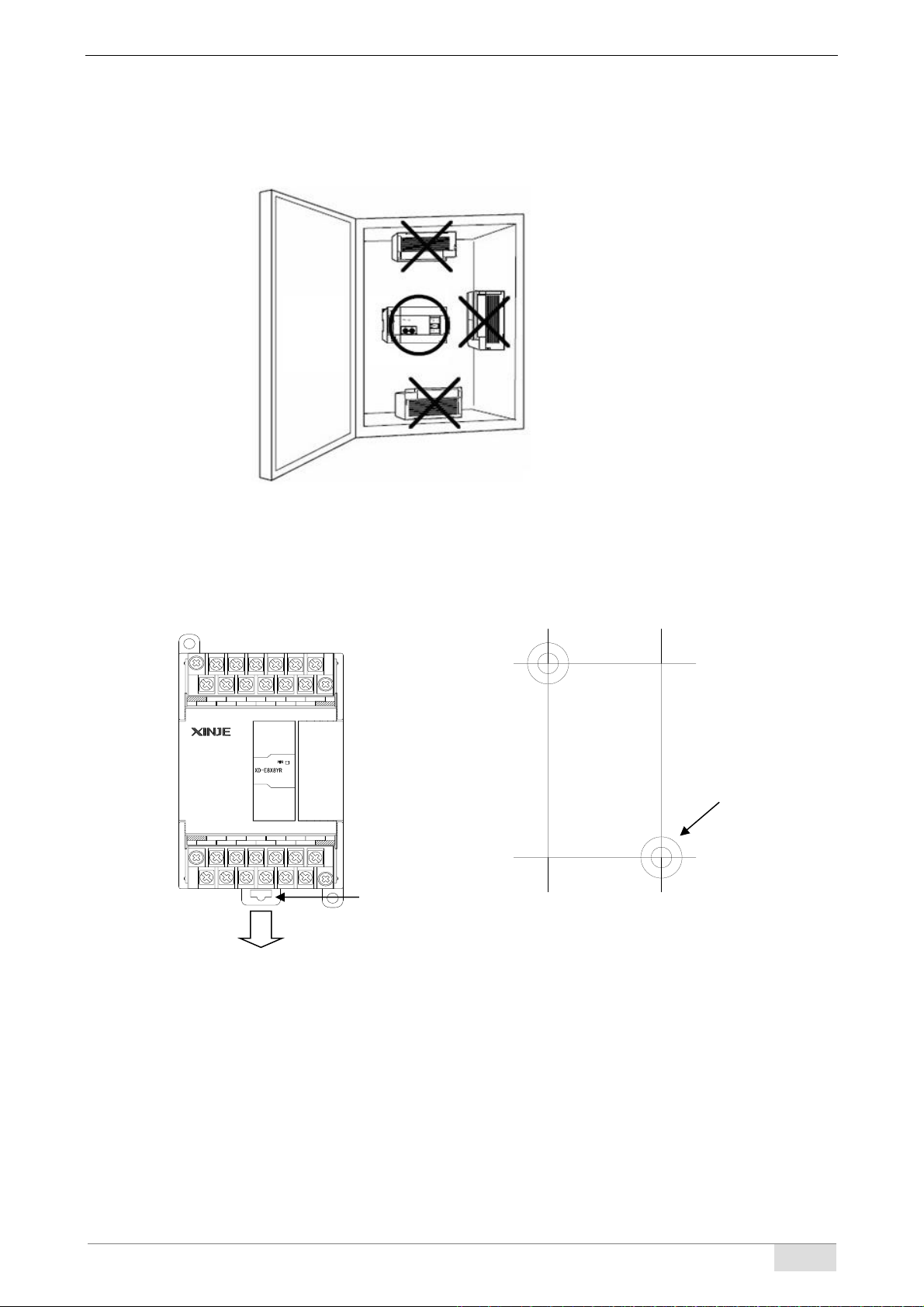

3-5. 产品的安装
1）安装位置
2）安装方法
基本单元和扩展模块的安装，可选用导轨安装或直接螺丝安装。
使用 DIN46277 导轨安装
基本单元和扩展模块安装在 DIN46277 导轨（宽 35mm）上。要拆除时，只要拉下 DIN 导轨的装
配拉钩，取下产品即可。
【注】：XL 系列 PLC 仅支持导轨安装方式。
3）安装环境
请在 2-1-1 节中规定的环境条件下安装产品。
3210
7654
3210
4
Y
X
765
X0
X1
X2
X3
X4
X5
X6
X7
COM0
Y0
COM2
Y2
Y3
COM3
Y4
Y5
Y6
Y7Y1
24V+
24V-
COM
COM
COM1
安装螺钉 M3
螺丝直接安装
DIN 导轨挂钩
4. 电源规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
68
4. 电源规格及接线方法
4-1. 电源规格
XD 系列 PLC 的电源规格支持 AC 电源型和 DC 电源型（型号中带“-E”的为 AC 电源型，型号
中带“-C”的为 DC 电源型）。
XL 系列 PLC 的电源规格仅支持 DC 电源型。
1）AC 电源型
项目
内容
额定电压
AC100V~240V
电压允许范围
AC90V~265V
额定频率
50/60Hz
允许瞬间断电时间
中断时间≤0.5 个交流周期，间隔≥1 秒
冲击电流
最大 40A 5ms 以下/AC100V 最大 60A 5ms 以下/AC200V
最大消耗功率
15W（16 点及以下）/30W（24 点及以上）
传感器用电源
24VDC±10%
16 点及以下最大 200mA，24 点及以上最大 400mA
【注】：
※1：电源线请用 2mm
2
以上的电线，以防止电压下降。
※2：即使出现 10ms 以内的断电，可编程序控制器仍可继续工作。当长时间地断电或异常电压下降时，
可编程序控制器就停止工作，输出也呈 OFF 状态，当电源恢复供电时，可编程序控制器就自动
开始运行。
※3：基本单元和扩展模块的接地端子 FG 可互相连接，并可靠接地（第三种接地）。
2）DC 电源型
项目
内容
额定电压
DC24V
电压允许范围
DC21.6V~26.4V
输入电流（仅基本单元）
120mA DC24V
允许瞬间断电时间
10ms DC24V
冲击电流
10A DC26.4V
最大消耗功率
15W（16 点及以下）/30W（24 点及以上）
传感器用电源
24VDC±10%
16 点及以下最大 200mA，24 点及以上最大 400mA
【注】：
※1：XD 系列 PLC 本体提供 DC24V 电源输出端子（24V、0V 端子），可以作为传感器用供给电源，
10~16 点型 PLC 的 DC24V 为 200mA/DC24V，24~60 点型 PLC 的 DC24V 为 400 mA /DC24V 使
用（输出为额定电流值，瞬时电流大于额定电流值请使用外部开关电源供电）。注意，这个端子
不能由外部电源供电。
※2： ● 端子是空端子，请不要对其进行外部接线或作为中继端子使用。
※3：基本单元和扩展模块的 COM 端子建议互相连接。
XD/XL 系列可编程控制器用户手册【硬件篇】 4. 电源规格及接线方法
69

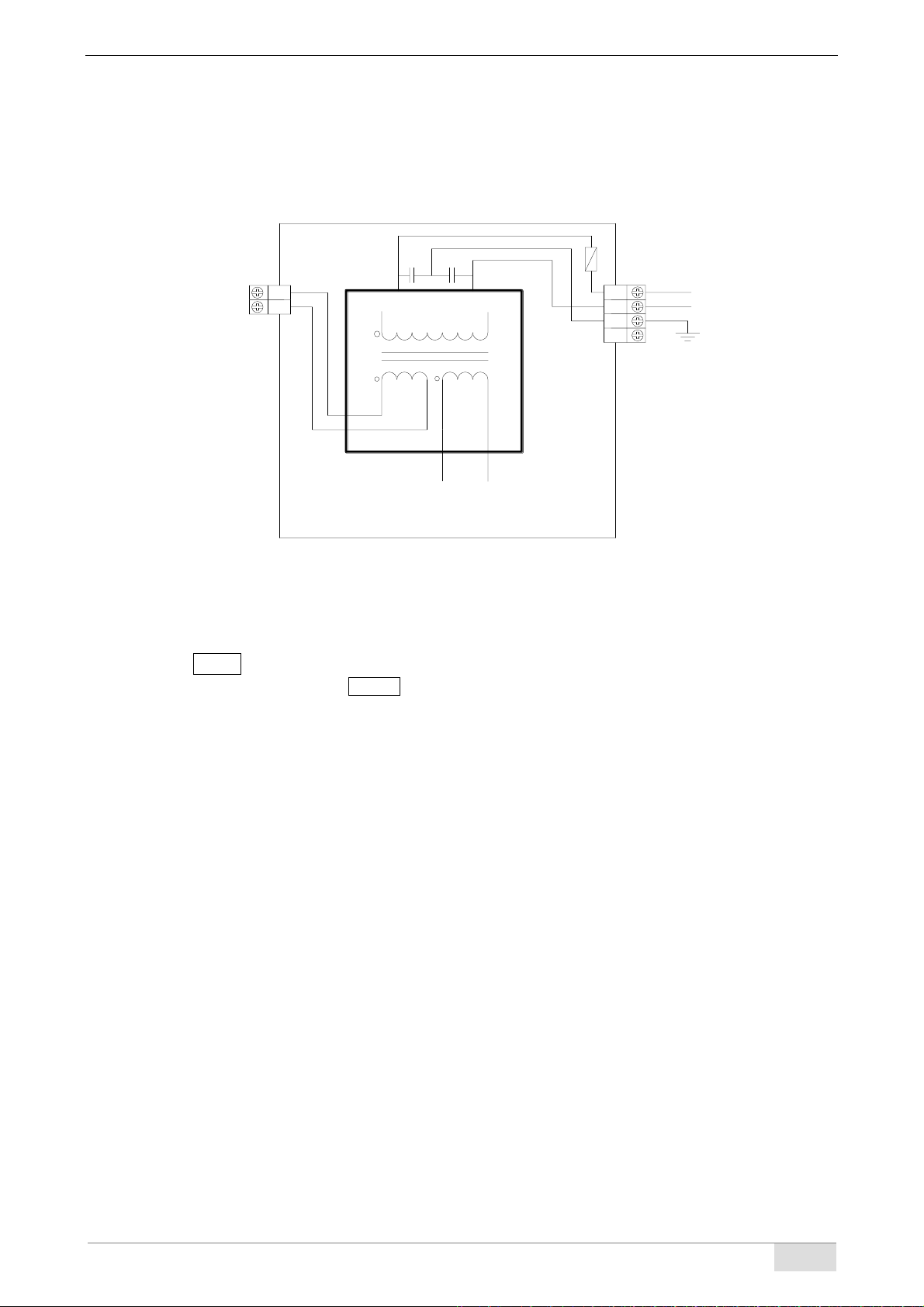

4-2. AC 电源 DC 输入型
以下内容仅适用于 XD 系列 PLC。
组成接线
L
N
FG
24V
0V
2A
AC/DC转换器
+ 24V -
DC24V
传感器供给电源
IC电源
L
N
AC100V-AC240V
50HZ-60HZ
【注】：
※1：电源接在 L，N 端子间。
※2：24V、0V 端子可以作为传感器用供给电源，10/16 点为 200mA/DC24V，24 点及以上为
400mA/DC24V 使用。另外，这个端子不能由外部电源供电。
※3： ● 端子是空端子，请不要对其进行外部接线或作为中继端子使用。
※4：基本单元和扩展单元的 COM 端子建议相互连接。
·
