3. 系统构成 XD/XL 系列可编程控 制器用 户手册【硬 件篇】 56 3. 系统构成 3-1. 系统构 成 下图是根据 XD /X L 系列 PLC 的 基本配置而构筑的系 统结构图 （以 XL 系列 PLC 举例 说明） ， 通 过该图， 可大致了解 PLC 和外围设备 、 扩展设备等的 连接情况， 以及各个 PLC 各个通讯、 连接、 扩展口的典型应用。 【 注 】：以上各 个通讯口的连 接设备 ，仅作 示例用 ，实 际通讯口…
XD/XL 系列可编程控制器用户手册【硬件篇】 2. 本体规格参数
55
4）以太网口
以太网口为 RJ45 接口，通讯方式稳定便捷，可用于上下载程序、在线监控、远程监控等，能与局
域网内的其他 TCP IP 设备进行通讯。Ethernet 通讯用法请参阅《以太网通讯用户手册》。
此外，XDH/XLH/XL5H 的 LAN2 口可用于 EtherCAT 总线控制，XDH 可同时控制 16~64 轴，XLH
可同时控制 16~32 轴，控制周期≤1ms。EtherCAT 总线的用法请参阅《XDH/XLH/XG2 系列可编
程控制器用户手册【高级运动控制篇】》。
5）CAN 通讯口
3.7.3 及以上版本 XLH-30A32 机型支持 CANopen 总线，CAN 总线的用法请参阅《CAN 通讯用户
手册》。
6）编程电缆
如果要用 RS232 口下载程序，可通过信捷的 DVP 线与 PC 进行连接，如果没有也可自己制作电
缆，连接方式如下图所示：
3
45
1
2
6
8
7
15
9 6
Mini Din 8 芯插头（针） DB9 插头（孔）
【注】：
※1：上图为 DVP 线接线图，DB9 插头（孔）侧的 2、3、5 引脚内线颜色分别为棕色、红色、黑色。
※2：XVP 线需要在上图 DVP 线的基础上再接一根线，即前面（Mini Din8）的 1 号端子和后面（DB9）
的 7 号端子相连。
CAN-
GND
CAN+
3. 系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
56
3. 系统构成
3-1. 系统构成
下图是根据 XD/XL 系列 PLC 的基本配置而构筑的系统结构图（以 XL 系列 PLC 举例说明），通
过该图，可大致了解 PLC 和外围设备、扩展设备等的连接情况，以及各个 PLC 各个通讯、连接、
扩展口的典型应用。
【注】：以上各个通讯口的连接设备，仅作示例用，实际通讯口可连接多种设备。
24V
0V
●
A
B
COM0
Y0
COM1
Y1
COM2
Y2
Y3
Y4
Y5
COM3
Y6
Y7
Y8
Y9
COM4
Y10
Y11
Y12
Y13
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
X14
X15
X16
X17
PWR
RUN
ERR
XD3-32R
3210 4
8765 9
3210
7654 8
9
-E
Y
X
COM0
COM1
AO1
AO0
VO0
VO1
C1
C0
VI3
AI3
C0
VI0
AI1
AI0
VI1
C2
AI2
C3
VI2
C1
PWR
AI
AO
24V
0V
●
A
B
COM0
Y0
COM1
Y1
COM2
Y2
Y3
Y4
Y5
COM3
Y6
Y7
Y8
Y9
COM4
Y10
Y11
Y12
Y13
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
X14
X15
X16
X17
PWR
RUN
ERR
XD3-32R
3210 4
8765 9
3210
7654 8
9
-E
Y
X
COM0
COM1
AO1
AO0
VO0
VO1
C1
C0
VI3
AI3
C0
VI0
AI1
AI0
VI1
C2
AI2
C3
VI2
C1
PWR
AI
AO
基本单元
右扩展模块
编程软件
变频器
触摸屏
XL-2AD2PT-A-ED
AI0
AI1
CI0
A0
A1
C0
L+
M
左扩展 ED
XD/XL 系列可编程控制器用户手册【硬件篇】 3. 系统构成
57
3-2. 外围设备
XD、XL 系列 PLC 的基本单元涉及到多种外围设备。
3-2-1. 编程软件
在编程软件中，可实现对 PLC 写入或上传程序、实时监控 PLC 的运行、配置 PLC 等功能。将编
程软件“信捷 PLC 编程工具软件”安装到个人 PC 机之后，使用 USB 下载线或编程电缆
※
1
，通过
基本单元的 USB 口、COM0、COM1 口或 RJ45 口，均可实现 PLC 与编程软件的连接。

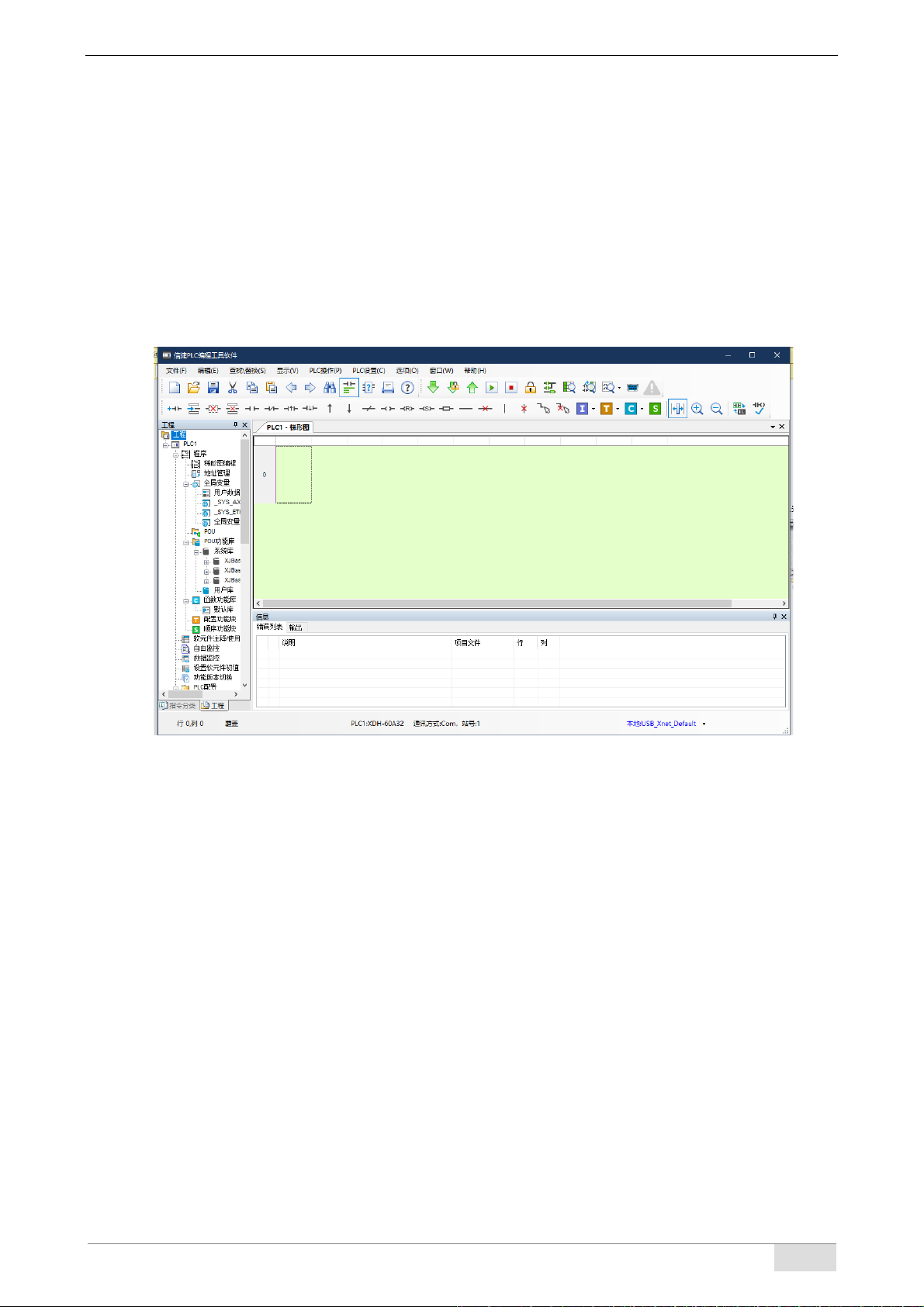

⚫ 软件的界面
【※1】：请使用信捷公司提供的 PLC 专用下载电缆，也可自行制作电缆，连接方法，请参阅 2-4 节。
3-2-2. 人机界面
人机界面是实现 PLC 与操作人员之间交互性的界面。人机界面可以方便快捷地将操作人员的动
作送达 PLC，PLC 再执行该动作。
XD/XL 系列 PLC 的基本单元支持各种人机界面的连接，连接建立在通讯协议一致的基础上，一
般可通过 Modbus 协议，具体参数依据具体连接的人机界面而定。
信捷公司的人机界面可直接与基本单元连接通讯（通讯参数已保持一致），目前，信捷人机界面
产品分为触摸屏 TS、TG 系列、文本显示器 OP 系列。
1）TS、TG 系列
尺寸 4.3”、7”、8”、10.1”、15.6”
显示 1677 万色、65536 色
操作 显示区域触摸操作
接口 RS232、RS422、RS485、USB、以太网接口
通讯 可直接与信捷变频器、多种 PLC、变频器、仪表通讯
直接驱动面板打印机，支持多种打印机
配备双口，可同时连接 2 台不同设备
支持自由格式协议，用户自由编写驱动程序
配方 汉字配置，可直接输入中文
